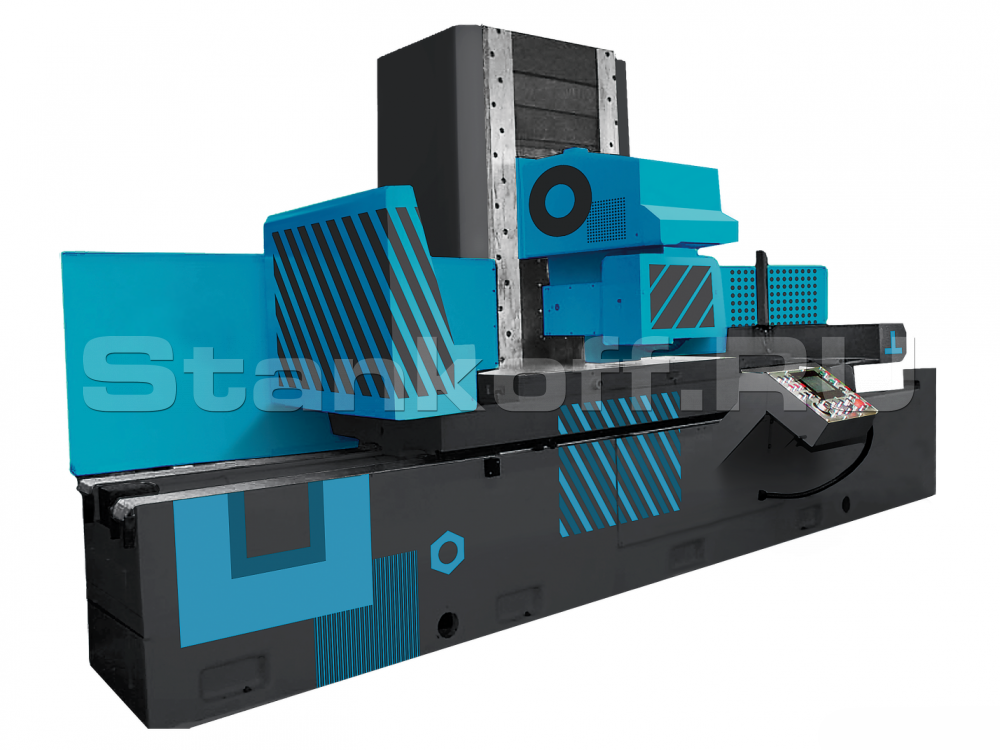

Станок плоскошлифовальный с прямоугольным столом 3Л725Ф2

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Станок плоскошлифовальный с прямоугольным столом 3Л725Ф2 Подробное описание и цена >>>

Станок плоскошлифовальный с прямоугольным столом ЗЛ722В(А)-70 Подробное описание и цена >>>

Станок плоскошлифовальный с крестовым столом ЛШ 630-3Ф2 Подробное описание и цена >>>

Детальное описание

Благодаря электронным элементам управления станок 3Л725Ф2 функционирует по стабильному алгоритму и имеет удобный интерфейс.В модели 3Л725Ф2 применяется сервопривод с использованием ШВП, сменивший стандартный гидропривод, использующийся для поперечной подачи шлифовальной бабки.Данное усовершенствование привело к увеличению точности и плавности хода при поперечном перемещении шлифовальной бабки.

Предельные размеры заготовки, устанавливаемой
на столе (ДхШхВ), мм	2000х630х630
на электромагнитной плите (ДхШхВ), мм	2000х630х505
Наибольшая масса заготовки, устанавливаемой
на столе, кг	2000
на электромагнитной плите, кг	650
Размеры рабочей поверхности стола (ДхШ), мм	2000х630
Частота вращения шпинделя и шлифовального круга, об/мин	1500
Пределы расстояния от оси шпинделя до рабочей поверхности стола, мм	235 - 880
Длина хода (перемещения) стола по цилиндрам, мм	300 - 2400
Величина перебега стола в каждую сторону при скорости стола 25 м/мин, мм	не более 100
Пределы скоростей перемещения стола, м/мин	3 - 25
Поперечное перемещение шлифовальной бабки на 10 делений лимба (электронный штурвал), мм	0,001; 0,1
Вертикальное перемещение шлифовальной бабки, мм	645
Пределы скоростей непрерывного поперечного перемещения шлифовальной бабки, мм	0 - 60
Пределы прерывистой поперечной подачи шлифовальной бабки на ход стола, мм	0,1 - 60
Пределы автоматической вертикальной подачи шлифовальной бабки, мкм	0,001 - 0,1
Скорость вертикального быстрого перемещения шлифовальной бабки, мм/мин	375
Автоматический отвод шлифовальной бабки вверх при отключении электромагнитной плиты, мм	не менее 1
Дискретность индикации координат положения шлифовальной бабки при вертикальном и поперечном перемещении, мкм	1
Шлифовальный круг 1 по ГОСТ 52781-2007 (ДхВхд), мм	500х100х305
Конец шпинделя шлифовальной бабки по ГОСТ 2323-76 Д, мм	100
Скорость вращения шлифовального круга, м/сек	38,5
Габаритные размеры с приставным оборудованием (ДхШхВ), мм	5950х2860х2860
Масса станка с приставным оборудованием, кг	14530
Точность обработки
плоскостность, мкм	15
параллельность, мкм	15
шероховатость поверхности, обработанной периферией круга, мкм	0,63
