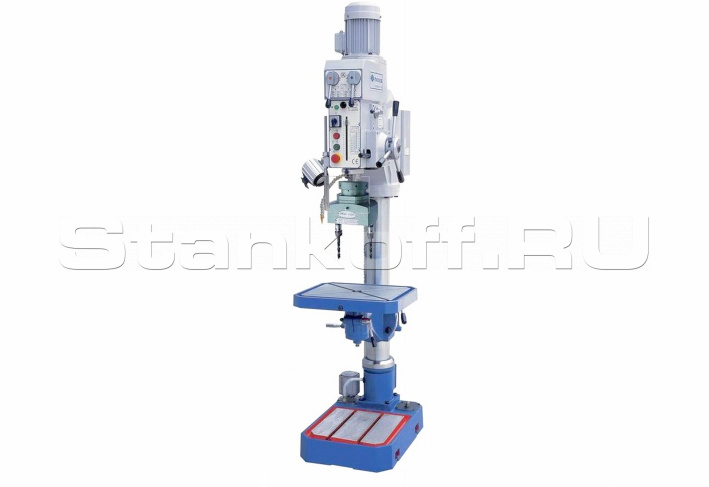

Вертикально-сверлильный станок 2С135

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Вертикально-сверлильный станок 2С135 Подробное описание и цена >>>

Вертикальный сверлильный станок DH35 G Подробное описание и цена >>>

Вертикальный сверлильный станок B26Pro Подробное описание и цена >>>

Детальное описание

2С135 предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.

Особенности

Автоматизированная подача пиноли шпинделя;
Откидной подъемный стол;
Механизм настройки глубины сверления состоит из корпуса переключателя, муфты, ручек управления лимба и является составной частью сверлильной головки и предназначен для выполнения следующих операций:
-включения, отключения подачи;
-автоматического отключения подачи;
-задание определенной глубины резания;
-ручная подача;
Настройка глубины сверления производится фиксатором, путем его зацепления с лимбом. При достижении установленной глубины сверления кулачок упирается в упор и скосом разъединяет зацепление муфты с червячным колесом.
Оснащен системой СОЖ (система охлаждения).

Максимальный диаметр сверления и нарезания резьбы, мм	ф35 мм/м20
Ход шпинделя	160 мм
Макс. расст. от шпинделя до образующей колонны	320 мм
Конец шпинделя (конус Морзе)	MT4
Макс. расстояние от шпинделя до поверхности рабочего стола	585 мм
Макс.расстояние от шпинделя до рабочей поверхности опорной плиты	1140 мм
Макс.перемещение коробки шпинделя,мм	---
Макс.перемещение рабочего стола и кронштейна	545 мм
Угол поворота рабочего стола,град.	±45
Диапазон частот вращения шпинделя	125-3030 об/мин
Мощность двигателя	1,0/1,2 кВт (50HZ)
Кол-во скоростей вращения шпинделя	12
Количество механических подач	3
Диапазон механических подач шпинделя	0,1-0,3 мм/об
Размеры рабочего стола	500х420 мм
Эффективная рабочая обл.рабочего стола	400x360 мм
Диаметр колонны	ф120 мм
Размер в упаковке	940x580x2290 мм
Размер станка	835х510х1730 мм
Вес нетто/брутто	430/470 кг
