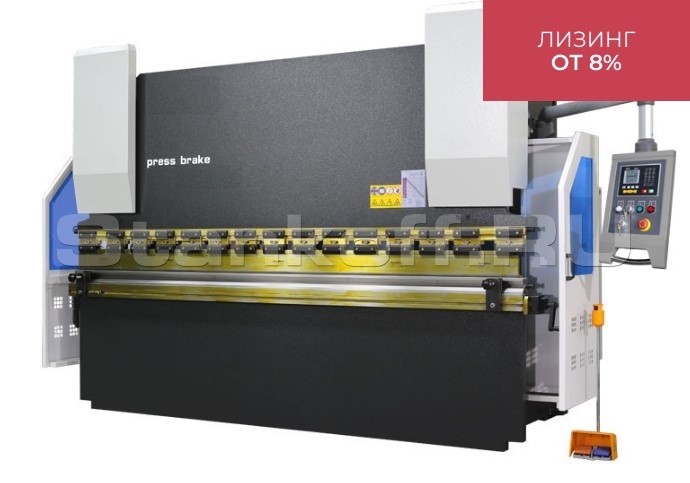

Листогибочный пресс с контроллером WC67K-80/3200
+7 (995) 888-07-13
Детальное описание
Листогибочный пресс создан для тех, кому необходимо выполнять гибку изделий с небольшой производительностью, низкими эксплуатационными расходами и начальными инвестициями.
Станина пресса выполнена в виде сварной конструкции с высокоточной механообработкой. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Основные электрические и гидравлические компоненты только от лучших мировых производителей, надежность которых подтверждена многими годами эксплуатации.
С помощью простого и надежного контроллера E22 оператор имеет возможность задавать программы с последовательностью гибки. Управление ходом по осям Y и X осуществляется также от него. Ось R (ход пальцевых блоков по вертикальной оси) – перемещается вручную.
Ход по осям Z1 Z2(влево и вправо) также осуществляется вручную. Возможна точная механическая подстройка положения заднего упора
Особенности станка
Станина пресса
Станина пресса выполнена в виде сварной конструкции с высокоточной механообработкой. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Основные электрические и гидравлические компоненты только от лучших мировых производителей, надежность которых подтверждена многими годами эксплуатации.С помощью простого и надежного контроллера E22 оператор имеет возможность задавать программы с последовательностью гибки. Управление ходом по осям Y и X осуществляется также от него. Ось R (ход пальцевых блоков по вертикальной оси) – перемещается вручную.
Ход по осям Z1 Z2(влево и вправо) также осуществляется вручную. Возможна точная механическая подстройка положения заднего упора
Синхронизация осей Y1 Y2
Синхронизация осей Y1 Y2 на листогибочном прессе осуществляется через торсионный вал с муфтой. Есть регулировка хода заднего упора и гибочной балки, настройка положения пальцевых блоков упора и цифровое отображение на экране контроллера его расположения.
Гидравлические цилиндры
Гидравлические цилиндры, установленные с двух сторон, работают в замкнутом контуре, который состоит из электрогидравлического клапна и гидравлического двигателя, а также высокоточных линейных энкодеров, обеспечивающих точное положения гибочной балки.
Задний упор
Все компоненты заднего упора используются от ведущих мировых производителей, что обеспечивае т высокую точность позиционирования листа.Привод заднего упора представляет собой асинхронный электродвигатель, перемещающий каретку заднего упора посредством ШВП по линейным направляющим, на каретке расположены регулируемые пальцевые блоки. В стандартной комплектации задний упор программируется по оси X, а опционально можно также поставить программируемую ось R.
Поддержка листа
Все листогибочные прессы оснащаются передними поддержками листа для удобного позиционирования листа оператором. Они легко перемещаются в обе стороны по направляющим, а также имеют регулировку по высоте.
Держатели пуансона
Пресс также оснащен держателями пуансона и матрицы европейского типа. Стандартный инструмент для станка представляет собой многоручьевую универсальную матрицу и пуансон на всю длину пресса.Опционально станок можно оснастить быстросъемными зажимами пуансона, а также заказать специальный инструмент для изготовления конкретных деталей. Для этого необходимо прислать нам чертежи с указанием марок стали, радиусов и толщин.
Контроллер E22
Функции•Управление осью х и осью у
•Сохранение до 40 программ по 25 шагов
•Точность перемещения по осям 0,1мм
•Ручной режим управления
•Диагностика ошибок
•Настройка времени выдержки
•Настройка отвода заднего упора
| Максимальное усилие | 80 т |
| Максимальная длина гибки | 3200 мм |
| Расстояние между колоннами | 2660 мм |
| Вырез в колоннах (зев) | 250 мм |
| Просвет | 250 мм |
| Ход | 140 мм |
| Мощность главного двигателя | 7,5 кВт |
| Габариты станка стандартные | 3300х1725х2405 |
| Вес станка примерный | 5400 кг |
