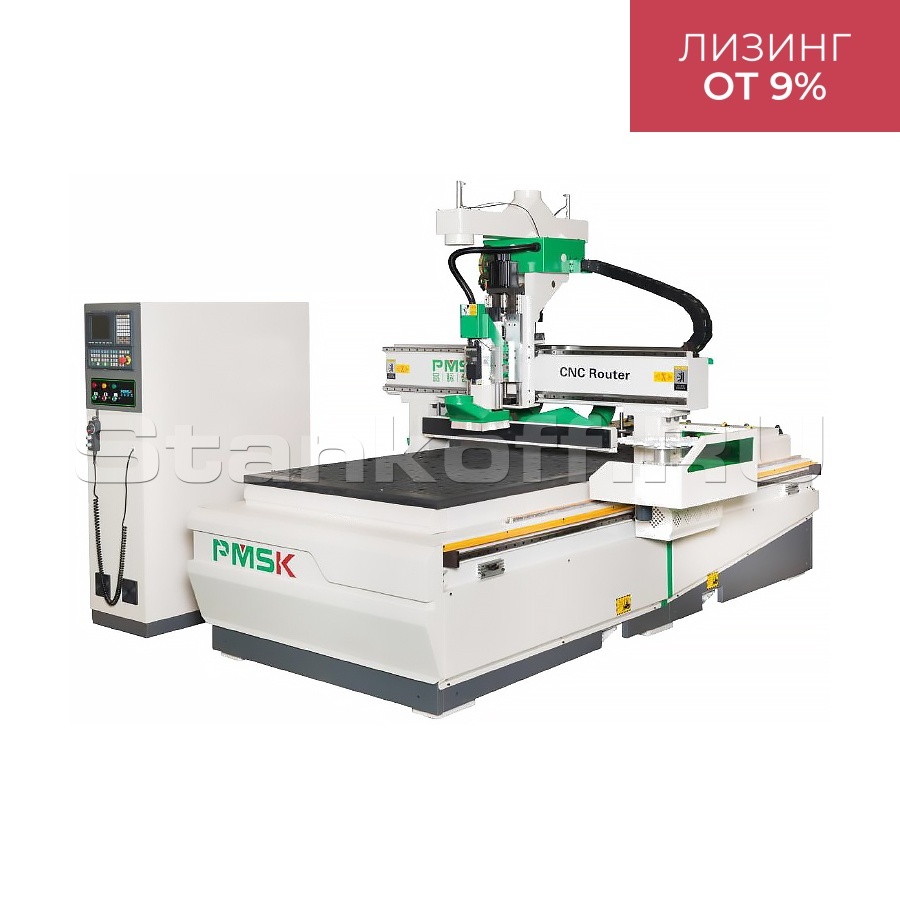

Фрезерный станок с ЧПУ PMSK UA48-2030 R12
Контакты
Максим
+7 (995) 888-07-02
Реклама Рекомендуем предложения
Детальное описание
Промышленная система управления «SYNTEC 60W-E» (ТАЙВАНЬ) совместима с программами Artcam, Type3, Ucancam, Artcut, Alphacam, JD Paint. Высококачественный вакуумный стол из ПВХ обеспечивает долгий срок службы, в сочетании с мощным вакуумным насосом, позволяющим очень хорошо закрепить деталь, сокращает время, затрачиваемое на установку и смену деталей. Используются лучшие компоненты ведущих мировых производителей, таких как Schneider, ABB, Omron, SMC, DELIXI, DELTA, YASKAWA . Серво приводы обеспечивают высокую точность позиционирования, и высокую скорость перемещения. Револьверный магазин на 12 позиций с быстросъемными патронами ISO30. Усиленная конструкция станины, косозубая шестерня/рейка по осям XY.
Особенности
Усиленная станина
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
Высокая геометрическая точность
Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на 5 осевом портальном металлообрабатывающем центре с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.Собственное контролируемое производство станин по технологии отжига и последующего старения, позволяет обеспечить высокое качество, надежность и долговечность конструкции.
Высокопрочный стальной портал
Портал фрезерных станков с ЧПУ PMSK выполнен из стали толщиной 8мм. Портал перемещается по высокоточным призматическим направляющим LAPPING (Тайвань). Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.
Система перемещения по осям X-Y
Перемещение по осям XY обеспечивает косозубая система шестерня-рейка пр-ва Германия. Зубья в косозубых нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
Система перемещения по оси Z - TBI (Тайвань)
За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения производства (Тайвань) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.
Линейные подшипники по всем осям Lapping (Тайвань)
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. PMSK применяет на своем оборудовании, линейные направляющие исключительно Тайваньского производства «HIWIN», «Lapping» «PMI» или аналоги.
Промышленный электрошпиндель 9 кВт - 24000 об/мин CC (Китай)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой, за которыми нужно следить).
Шпиндель HiTECO Италия (Опция)
На станках PMSK устанавливаются Итальянские шпиндели HiTECO мощностью 9,5кВт и частотой вращения 24 000 об/мин. HiTECO мировой лидер в производстве электрошпинделей входящий в состав концерна SCM GROUP.
Инвертор 11 кВт
Для защиты шпинделя, а также предотвращения выхода из строя инвертора в результате предельных нагрузок, компания PMSK (по сравнению с другими производителями) в своей основе всегда устанавливает частотные преобразователи с запасом мощности. Это позволяет избежать зачастую неприятных моментов с выходом из строя инвертора или шпинделя.

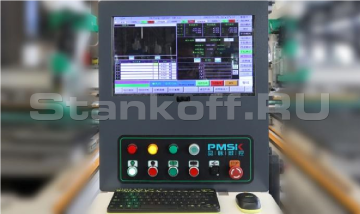

Промышленная система управления Syntec 60W-E (Тайвань)
Одна из самых доступных и надежных систем управления. Поддержка одновременной обработки в 4-х осях. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BCad, Базис-Мебельщик, К-3 Мебель и др.
Централизованная система смазки
В базовом оснащении станки комплектуются автоматической системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор. Смазка производится в автоматическом режиме по таймеру.
Серво приводы DELTA (Тайвань)
Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения до 42 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Применение сервоприводов DELTA гарантирует высокую точность, повторяемость деталей, на максимальных скоростях. «YASKAWA» (Япония) - ОПЦИЯ
Планетарные редукторы SHIMPO-NIDEC (Япония) по осям X, Y
Передача крутящего момента с серво-двигателя на шестерню происходит с применением высокоточных японских планетарных редукторов «SHIMPO-NIDEC». Редукторы позволяют: выдерживать максимальные нагрузки с сохранением высокой точности; обеспечивать большие ускорения; снизить время на техническое обслуживание и простои.
Двухслойный вакуумный стол и упоры
Вакуумный стол с выполнен из высокопрочного материала увеличенной толщины. Такой стол выдерживает максимальные нагрузки, высокую точность по диагоналям. По бокам стола установлены пневматические упоры, для базирования материала в точке нуля.
Вакуумный насос
Станки PMSK оснащаются роторно-пластинчатыми вакуумными насосами, производительностью 250 м³/ч, при этом мощность привода всего 7.5кВт.

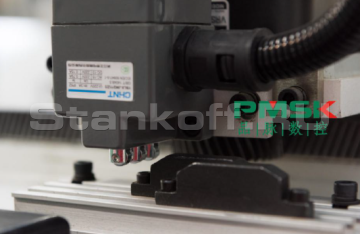

Датчик измерения длины инструмента
Датчик позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме.
Ограничения хода по осям
Для обеспечения безупречной защиты перемещения портала, станки PMSK оснащены точным концевым выключателем, предотвращающим вымещение портала в случае превышения предельного перемещения по одной из оси.
Магазин инструмента
Линейный магазин смены инструмента расположенный на портале, позволяет существенно экономить время на смене Линейный магазин смены инструмента позволяет существенно экономить время на смене инструмента, когда это необходимо в технологическом процессе. Смена инструмента происходит полностью в автоматическом режиме и управляется ЧПУ станка. Стандарт инструментального патрона ISO30.| Эффективная рабочая зона XYZ | 2080x3050x200 | |
| Тип портала | Усиленный | |
| Тип стола | Двухслойный c вакуумной фиксацией | |
| Роторно-пластинчатый насос, м³/ч (кВт) | 2х250m³/h 7.5KW Tongyou | |
| Линейные направляющие | LAPPING(Тайвань) | |
| Система перемещения по осям XYZ | XY: Шестерня/рейка; Z: ШВП | |
| Косозубая шестерня рейка | пр-ва Германия | |
| ШВП по оси Z | Taiwan TBI | |
| Сервоприводы и драйверы | 750w, DELTA (Тайвань) | |
| Планетарные редукторы | SHIMPO reducers | |
| Шпиндель | CC (Китай) или HiTECO (Италия) | |
| Мощность шпинделя, кВт | 9,0 | |
| Скорость вращения шпинделя, об/мин | 0-24 000 | |
| Тип смены инструмента | Автоматический | |
| Тип магазина | Револьверный на 12 позиций | |
| Быстросъемный патрон ISO 30 | 12 держателей | |
| Инвертор, кВт | 11,0 HPMONT | |
| Пневматические базирующие упоры | 7 (3 фронтальных + 4 боковых) | |
| Система управления | SYNTEC 60W-E (Тайвань) | |
| Командные коды | G-код | |
| Силовая электрика | Schneider, France | |
| Вольтаж | 380В, 50/60Гц, 3 фазы | |
| Система смазки направляющих | Централизованная автоматическая | |
| Датчик автоматической калибровки инструмента | Включено | |
| Электрокомпоненты | Omron, Siemens | |
| Датчик калибровки инструмента | Автоматический | |
| Масса станка, кг | 2600 | |
