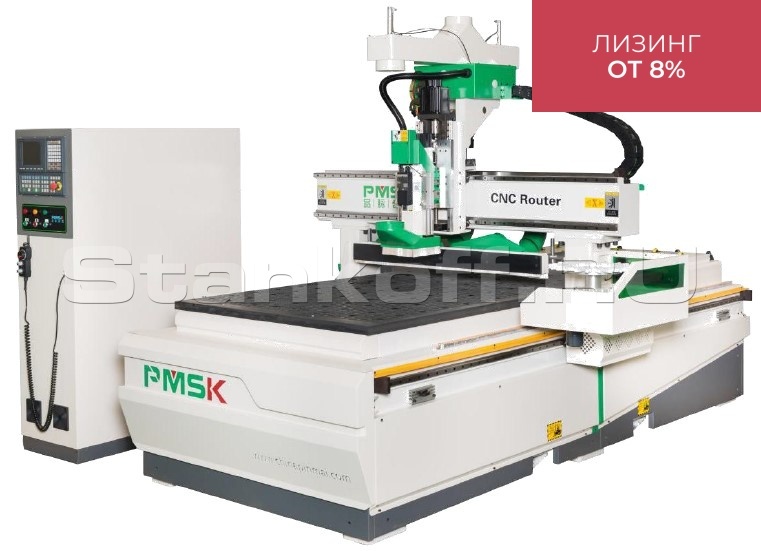

Фрезерный станок с ЧПУ PMSK UA48-1325 R12
Детальное описание
Промышленная система управления «SYNTEC 60W-E» (ТАЙВАНЬ) совместима с программами Artcam, Type3, Ucancam, Artcut, Alphacam, JD Paint. Высококачественный вакуумный стол из ПВХ обеспечивает долгий срок службы, в сочетании с мощным вакуумным насосом, позволяющим очень хорошо закрепить деталь, сокращает время, затрачиваемое на установку и смену деталей. Используются лучшие компоненты ведущих мировых производителей, таких как Schneider, ABB, Omron, SMC, DELIXI, DELTA, YASKAWA. Серво приводы обеспечивают высокую точность позиционирования, и высокую скорость перемещения. Револьверный магазин на 12 позиций с быстросъемными патронами ISO30. Усиленная конструкция станины, косозубая шестерня/рейка по осям XY.
Особенности

Усиленная станина
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
Высокая геометрическая точность
Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на 5 осевом портальном металлообрабатывающем центре с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.Собственное контролируемое производство станин по технологии отжига и последующего старения, позволяет обеспечить высокое качество, надежность и долговечность конструкции.

Высокопрочный стальной портал
Портал фрезерных станков с ЧПУ PMSK выполнен из стали толщиной 8мм. Портал перемещается по высокоточным призматическим направляющим LAPPING (Тайвань). Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.
Система перемещения по осям X-Y
Перемещение по осям XY обеспечивает косозубая система шестерня-рейка пр-ва Германия. Зубья в косозубых нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
Система перемещения по оси Z - TBI (Тайвань)
За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения производства (Тайвань) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.
Линейные подшипники по всем осям Lapping (Тайвань)
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. PMSK применяет на своем оборудовании, линейные направляющие исключительно Тайваньского производства «HIWIN», «Lapping» «PMI» или аналоги.
Промышленный электрошпиндель 9 кВт - 24000 об/мин CC (Китай)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой, за которыми нужно следить).
Шпиндель HiTECO Италия (Опция)
На станках PMSK устанавливаются Итальянские шпиндели HiTECO мощностью 9,5кВт и частотой вращения 24 000 об/мин. HiTECO мировой лидер в производстве электрошпинделей входящий в состав концерна SCM GROUP.
Инвертор 11 кВт
Для защиты шпинделя, а также предотвращения выхода из строя инвертора в результате предельных нагрузок, компания PMSK (по сравнению с другими производителями) в своей основе всегда устанавливает частотные преобразователи с запасом мощности. Это позволяет избежать зачастую неприятных моментов с выходом из строя инвертора или шпинделя.
Промышленная система управления Syntec 60W-E (Тайвань)
Одна из самых доступных и надежных систем управления. Поддержка одновременной обработки в 4-х осях. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BCad, Базис-Мебельщик, К-3 Мебель и др.
Централизованная система смазки
В базовом оснащении станки комплектуются автоматической системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор. Смазка производится в автоматическом режиме по таймеру.
Серво приводы DELTA (Тайвань)
Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения до 42 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Применение сервоприводов DELTA гарантирует высокую точность, повторяемость деталей, на максимальных скоростях. «YASKAWA» (Япония) - ОПЦИЯ
Планетарные редукторы SHIMPO-NIDEC (Япония) по осям X, Y
Передача крутящего момента с серво-двигателя на шестерню происходит с применением высокоточных японских планетарных редукторов «SHIMPO-NIDEC». Редукторы позволяют: выдерживать максимальные нагрузки с сохранением высокой точности; обеспечивать большие ускорения; снизить время на техническое обслуживание и простои.
Двухслойный вакуумный стол и упоры
Вакуумный стол с выполнен из высокопрочного материала увеличенной толщины. Такой стол выдерживает максимальные нагрузки, высокую точность по диагоналям. По бокам стола установлены пневматические упоры, для базирования материала в точке нуля.
Вакуумный насос
Станки PMSK оснащаются роторно-пластинчатыми вакуумными насосами, производительностью 250 м³/ч, при этом мощность привода всего 7.5кВт.
Датчик измерения длины инструмента
Датчик позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме.
Ограничения хода по осям
Для обеспечения безупречной защиты перемещения портала, станки PMSK оснащены точным концевым выключателем, предотвращающим вымещение портала в случае превышения предельного перемещения по одной из оси.
Магазин инструмента
Линейный магазин смены инструмента позволяет существенно экономить время на смене инструмента, когда это необходимо в технологическом процессе. Смена инструмента происходит полностью в автоматическом режиме и управляется ЧПУ станка. Стандарт инструментального патрона ISO30.Эффективная рабочая зона XYZ | 1220x2500x200 | |
Тип портала | Усиленный | |
Тип стола | Двухслойный c вакуумной фиксацией | |
Роторно-пластинчатый насос, м³/ч (кВт) | 250m³/h 7.5KW Tongyou | |
Линейные направляющие | LAPPING(Тайвань) | |
Система перемещения по осям XYZ | XY: Шестерня/рейка; Z: ШВП | |
Косозубая шестерня рейка | пр-ва Германия | |
ШВП по оси Z | Taiwan TBI | |
Сервоприводы и драйверы | 750w, DELTA (Тайвань) | |
Планетарные редукторы | SHIMPO reducers | |
Шпиндель | CC (Китай) или HiTECO (Италия) | |
Мощность шпинделя, кВт | 9,0 | |
Скорость вращения шпинделя, об/мин | 0-24 000 | |
Тип смены инструмента | Автоматический | |
Тип магазина | Револьверный на 12 позиций | |
Быстросъемный патрон ISO 30 | 12держателей | |
Инвертор, кВт | 11,0 HPMONT | |
Пневматические базирующие упоры | 6 (2 фронтальных + 4 боковых) | |
Система управления | SYNTEC 60W-E (Тайвань) | |
Командные коды | G-код | |
Силовая электрика | Schneider, France | |
Вольтаж | 380В, 50/60Гц, 3 фазы | |
Система смазки направляющих | Централизованная автоматическая | |
Датчик автоматической калибровки инструмента | Включено | |
Электрокомпоненты | Omron, Siemens | |
Датчик калибровки инструмента | Автоматический | |
Масса станка, кг | 2600 |
