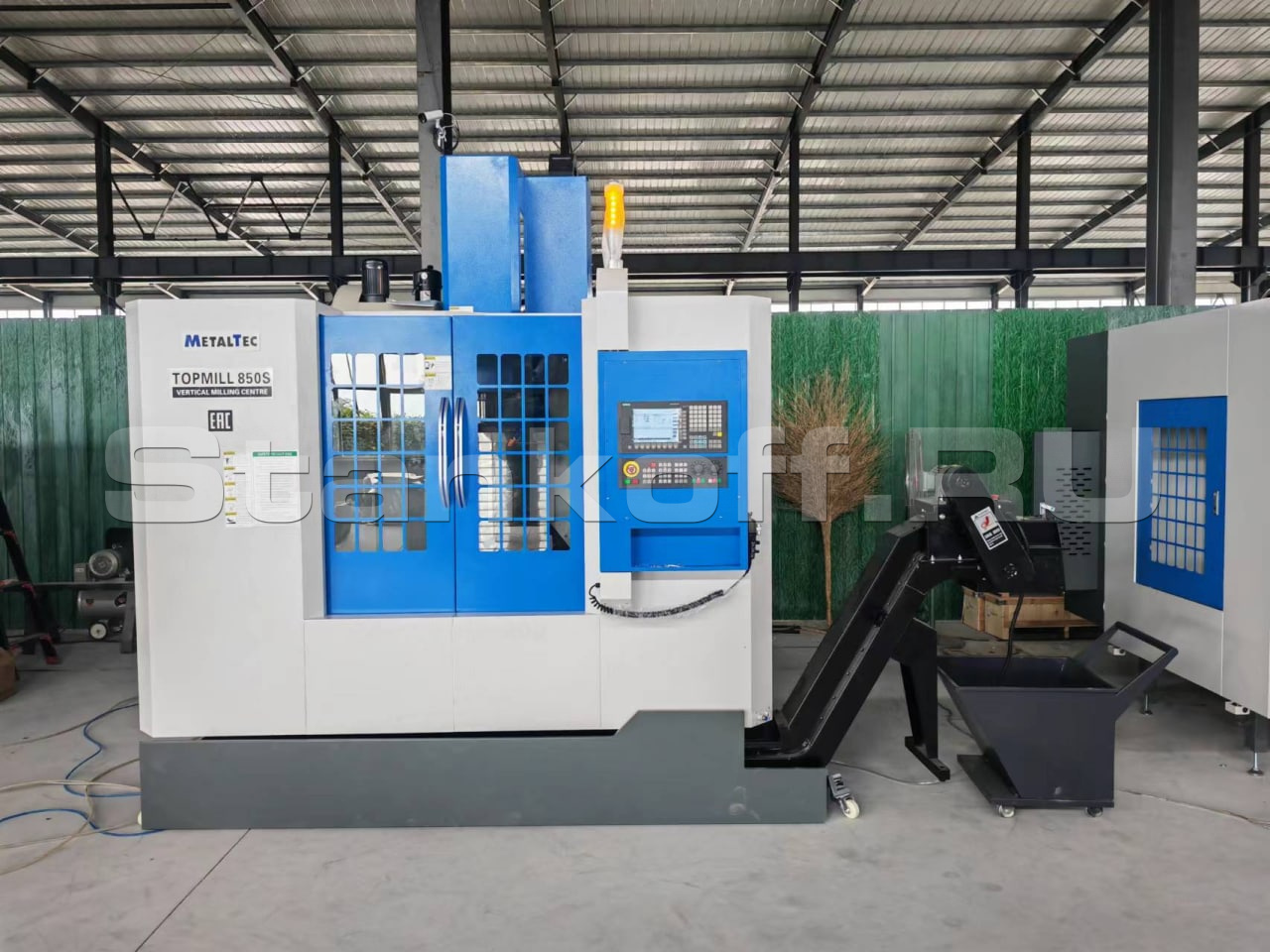

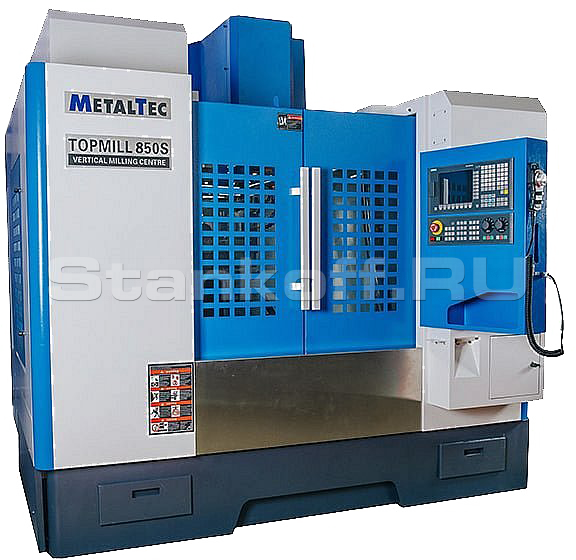

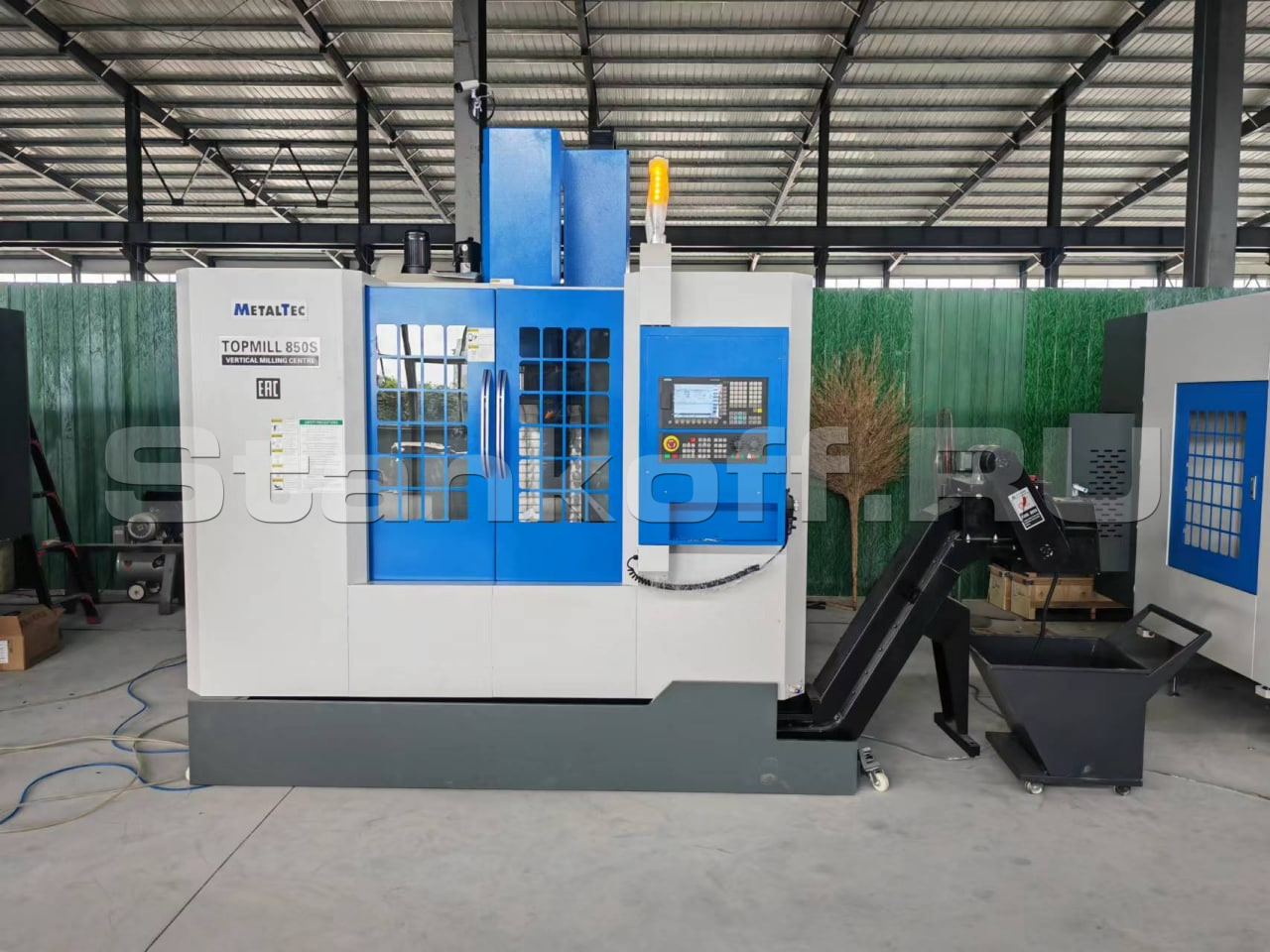

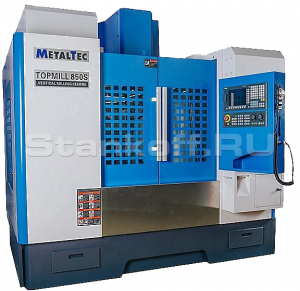

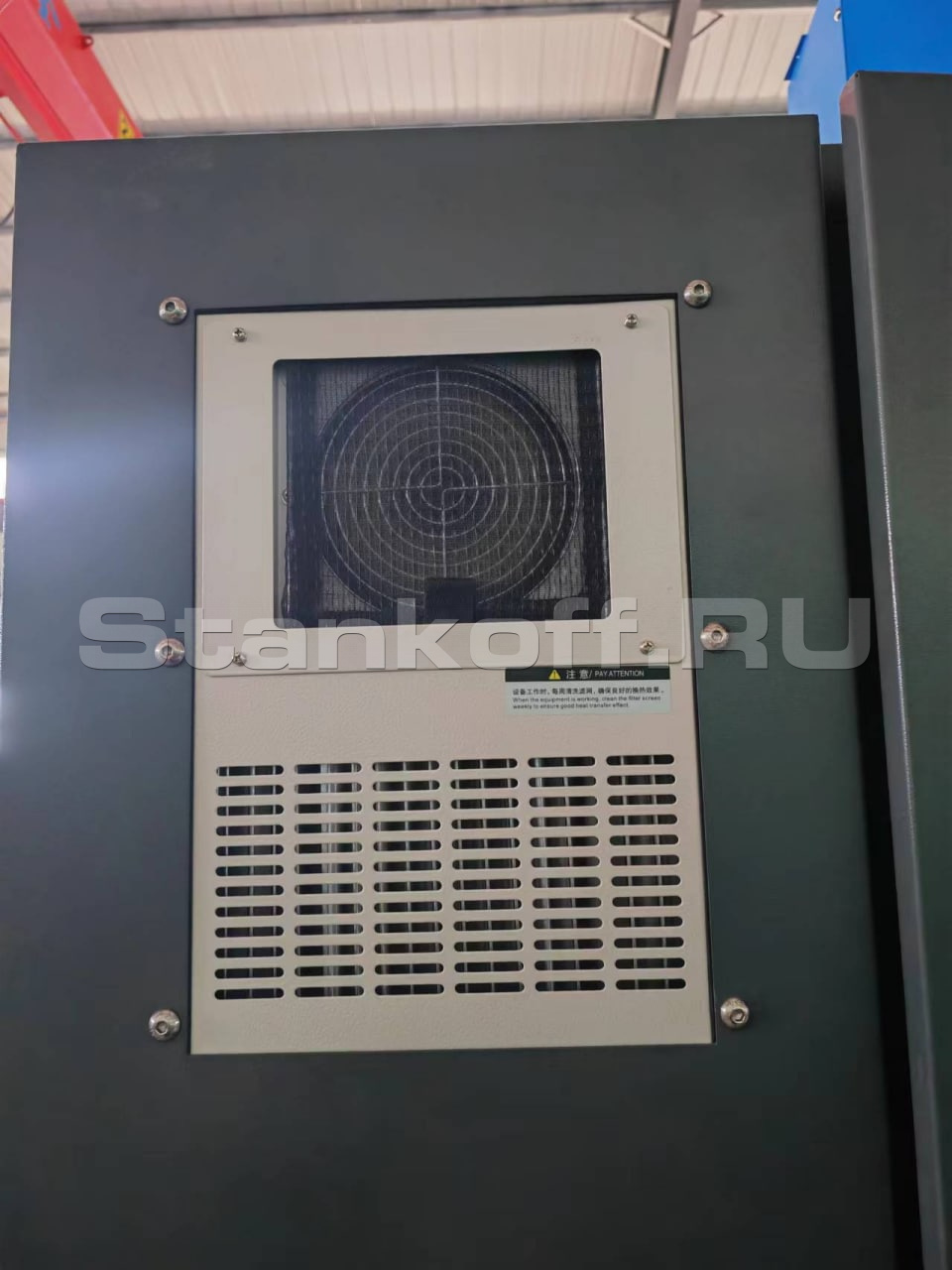

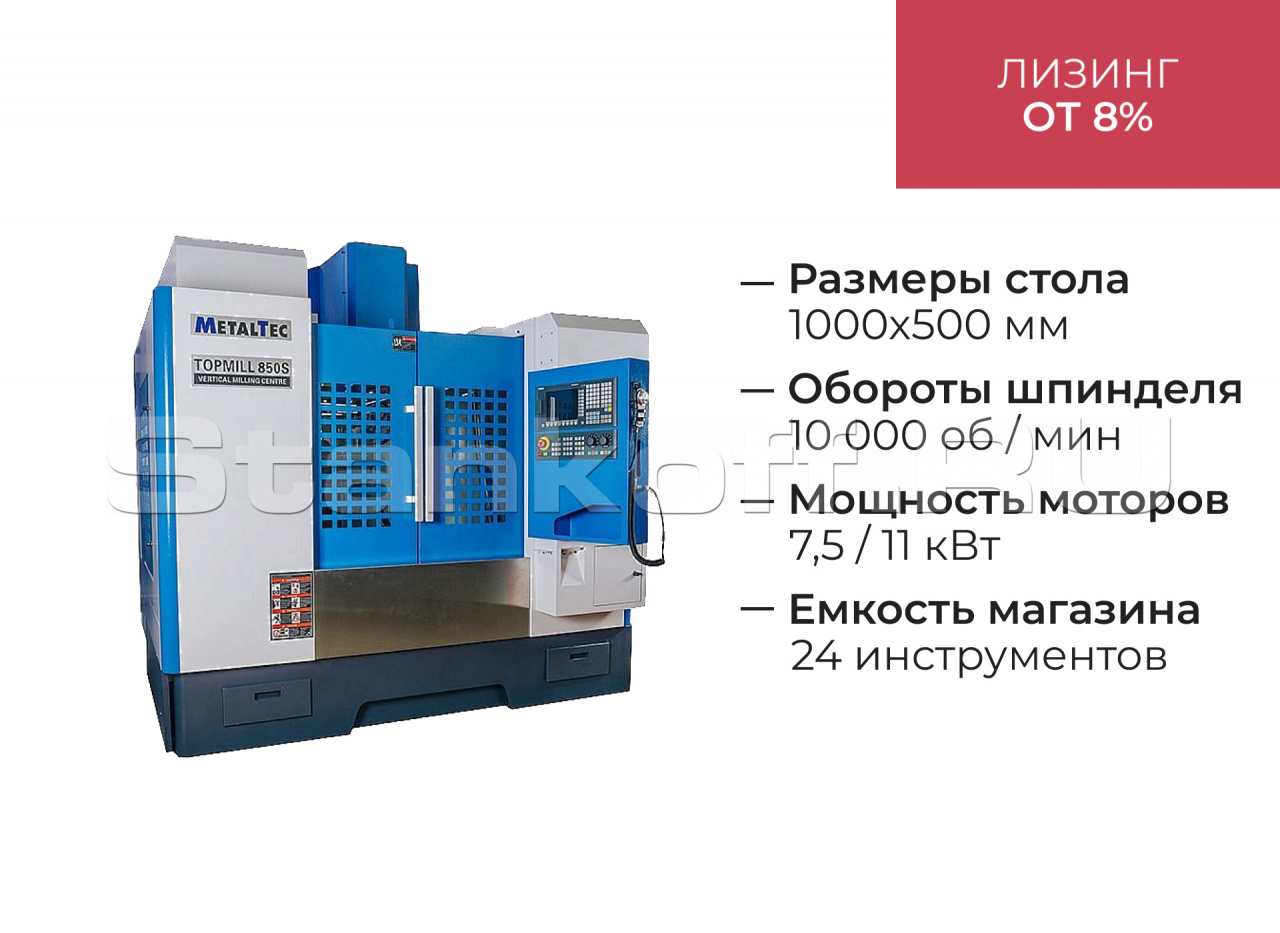

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S
Детальное описание
Вертикальные многоцелевые обрабатывающие центры TOPMILL 850S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Комплектация
№ | Наименование | Спецификация | Информация |
1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
2 | Магазин автосмены инструмента | BT40 - 24T | OKADA (Тайвань) |
3 | ШВП по оси Х / Y / Z | 4012 / P4 | HIWIN (Тайвань) |
4 | Подшипник винтовой | NSK / FAG (Япония) | |
5 | Насос-кулант | Китай | |
6 | Автоматическая система смазки | Китай | |
7 | Пневмосистема | AirTac (Тайвань) | |
8 | Линейные направляющие квадратного сечения по осям Х / Y /Z |
45 мм | HIWIN (Тайвань) |
Конструктивные особенности

Цельнолитая массивная станина
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

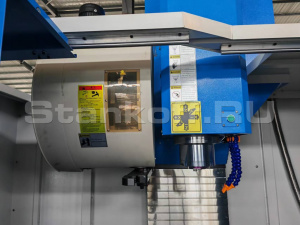

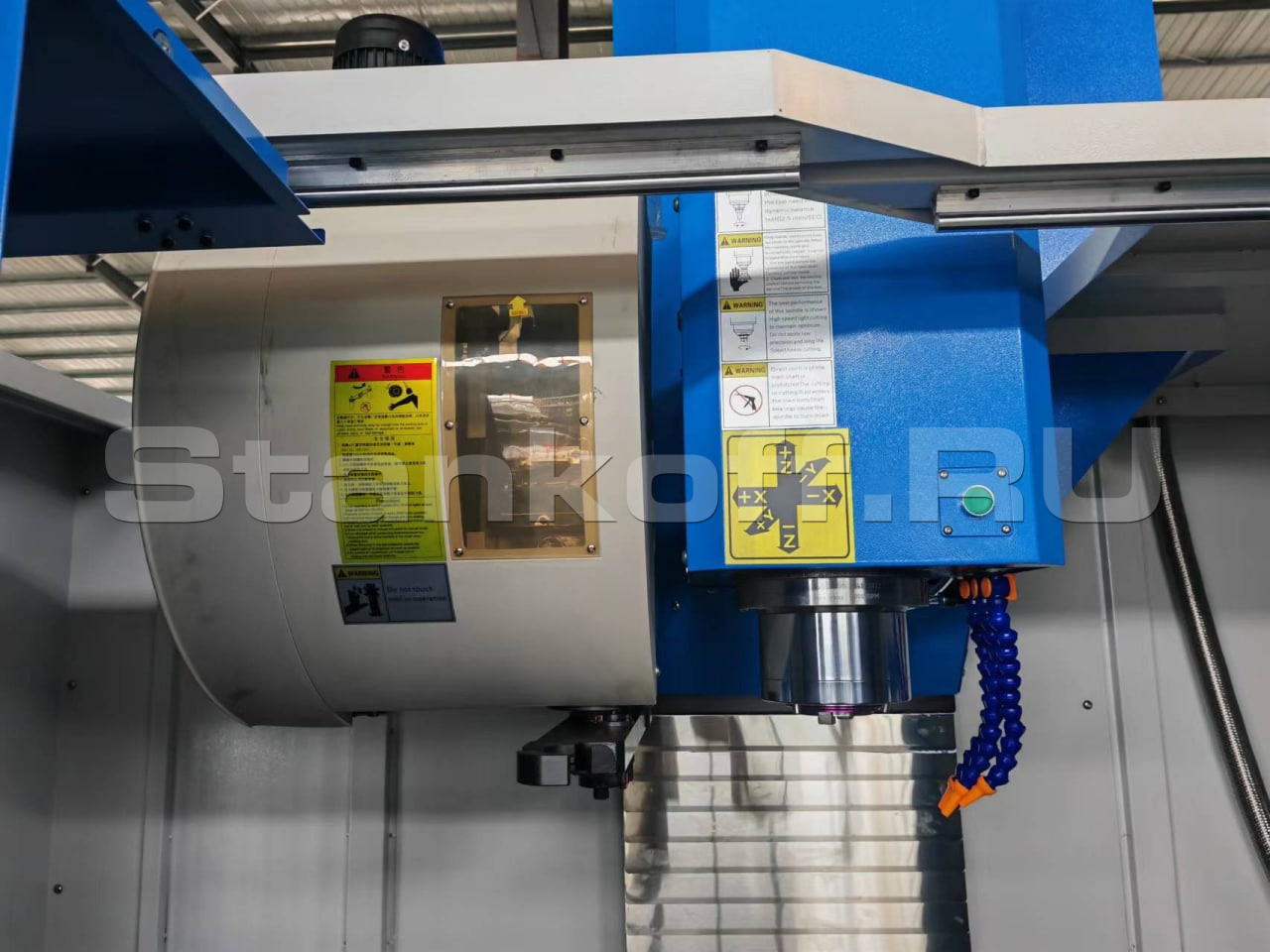

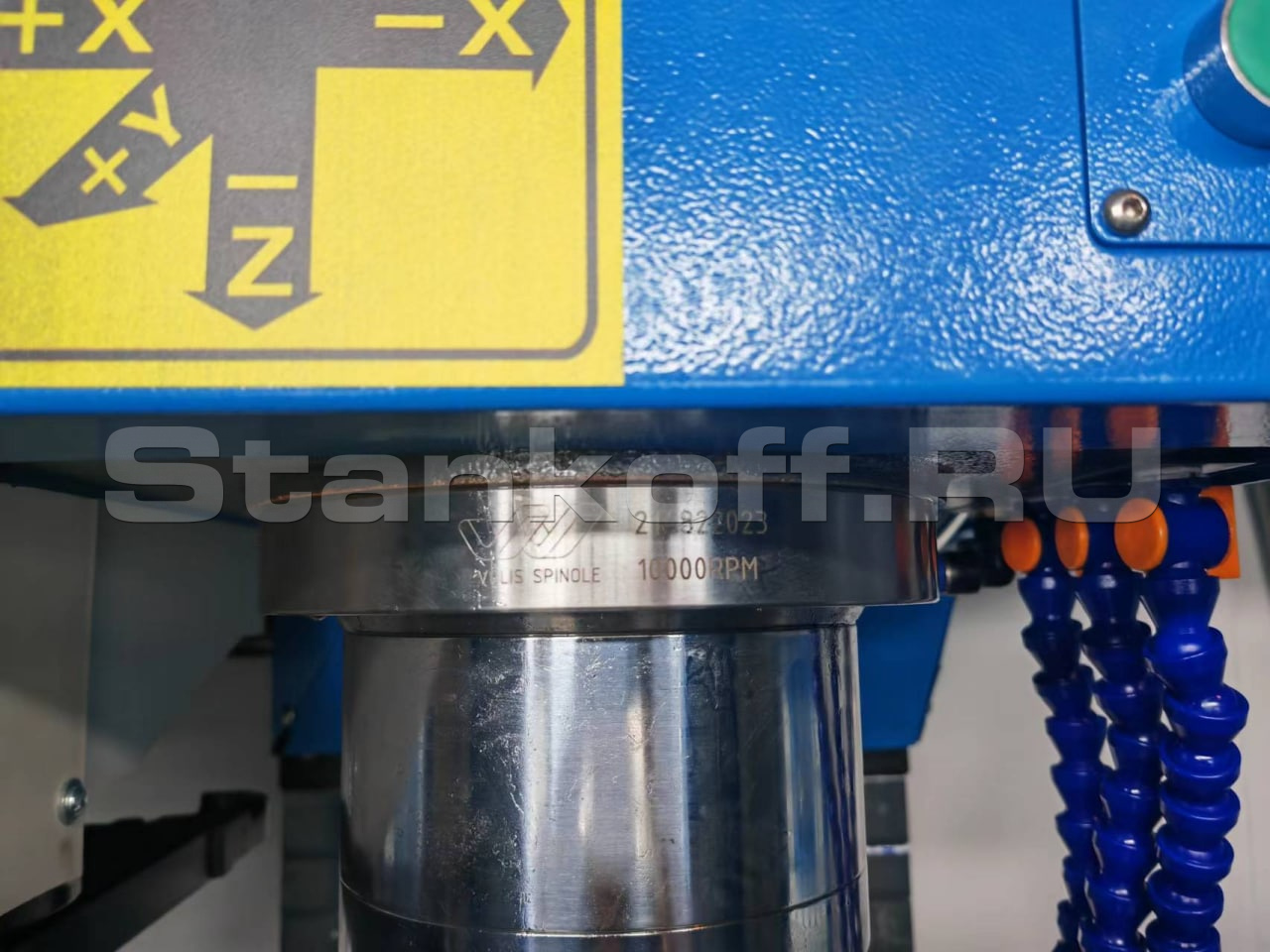

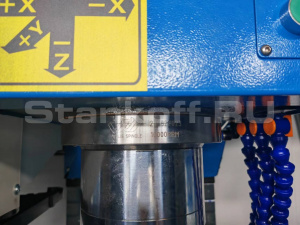

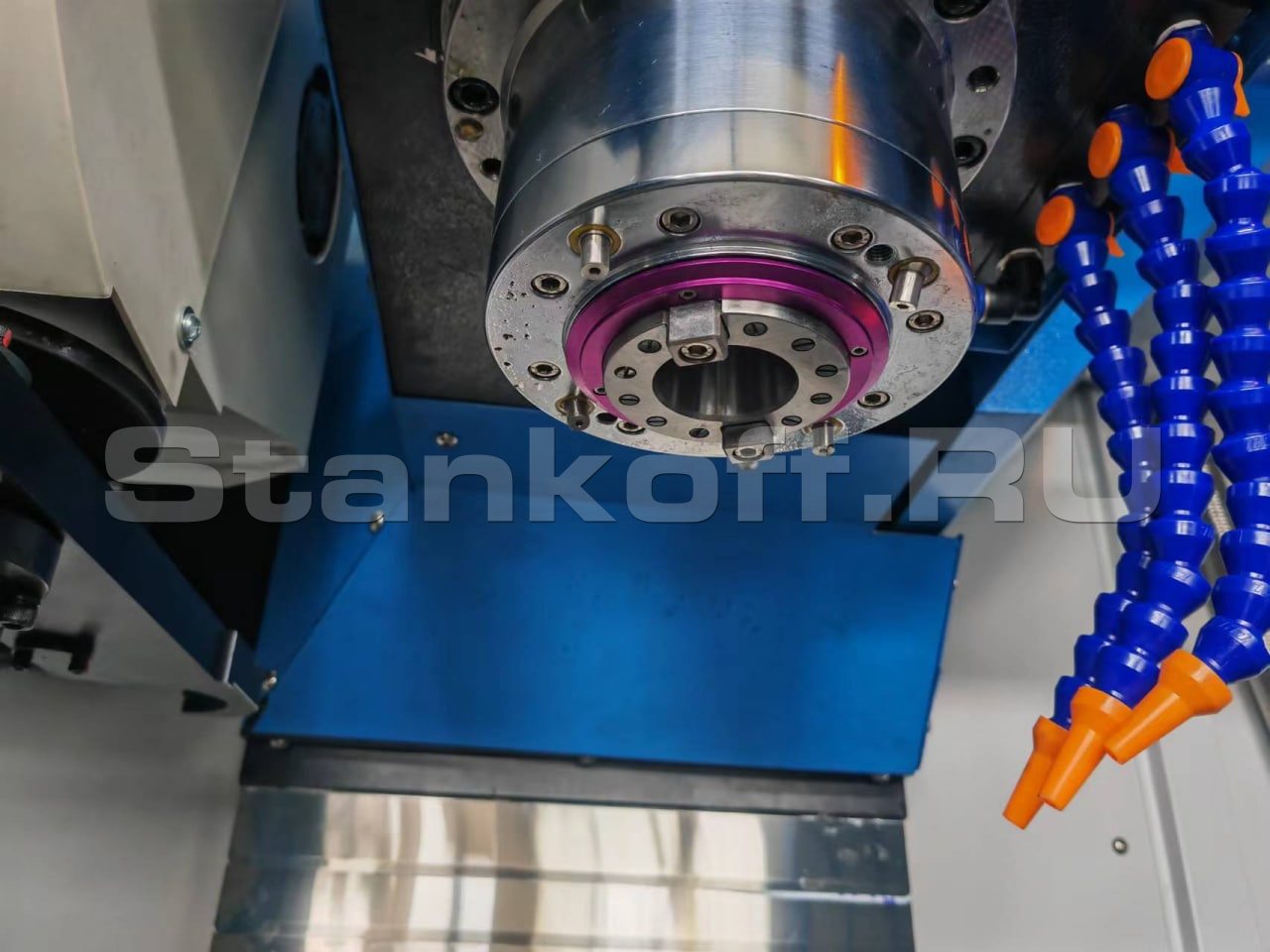

Промышленный электрошпиндель Volis (Тайвань)
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

Магазин автоматической смены инструмента на 24 единицы (Тайвань)
Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

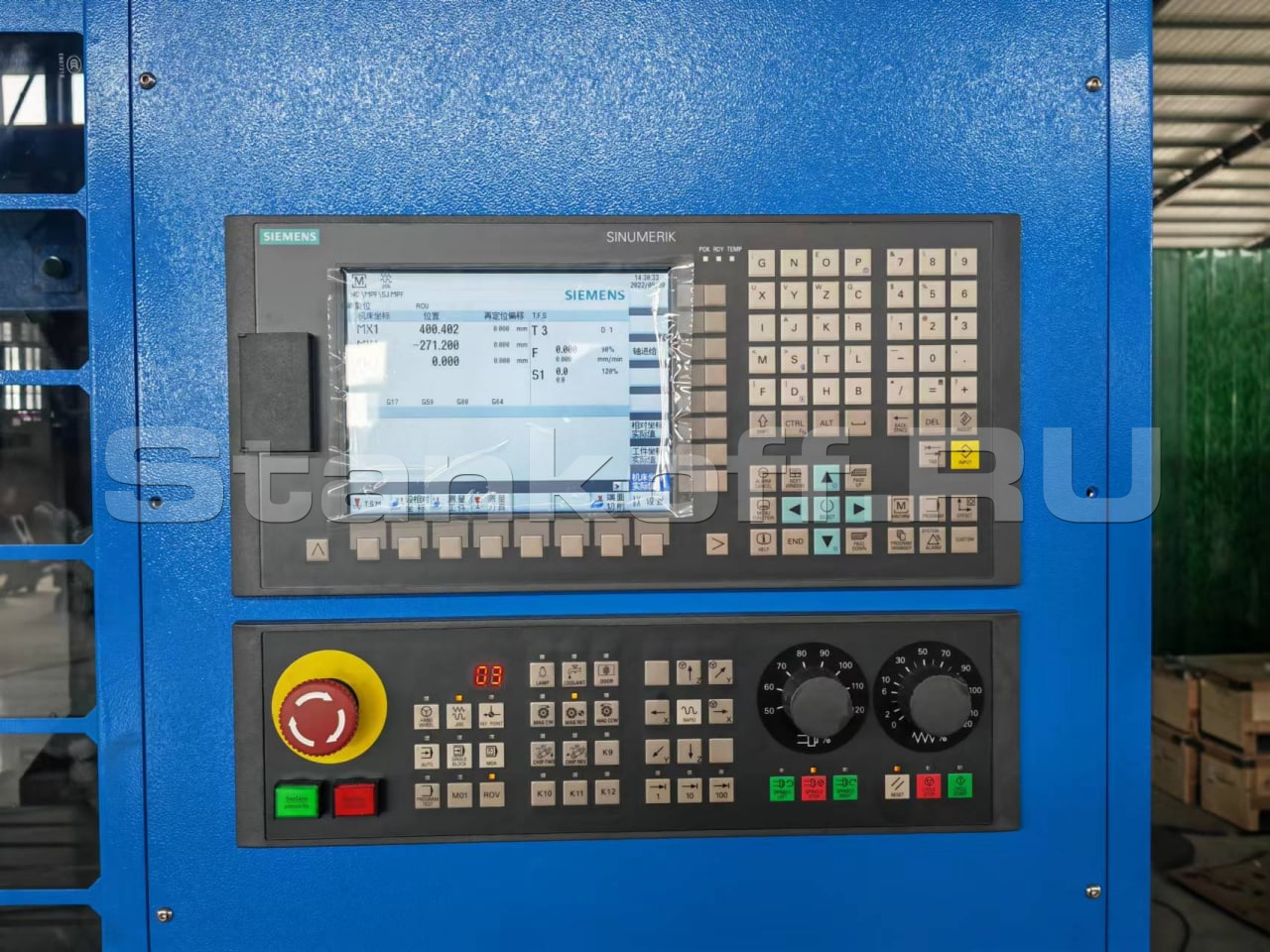

Система управления Simens 808D Advanced
• Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);• Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
• Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;

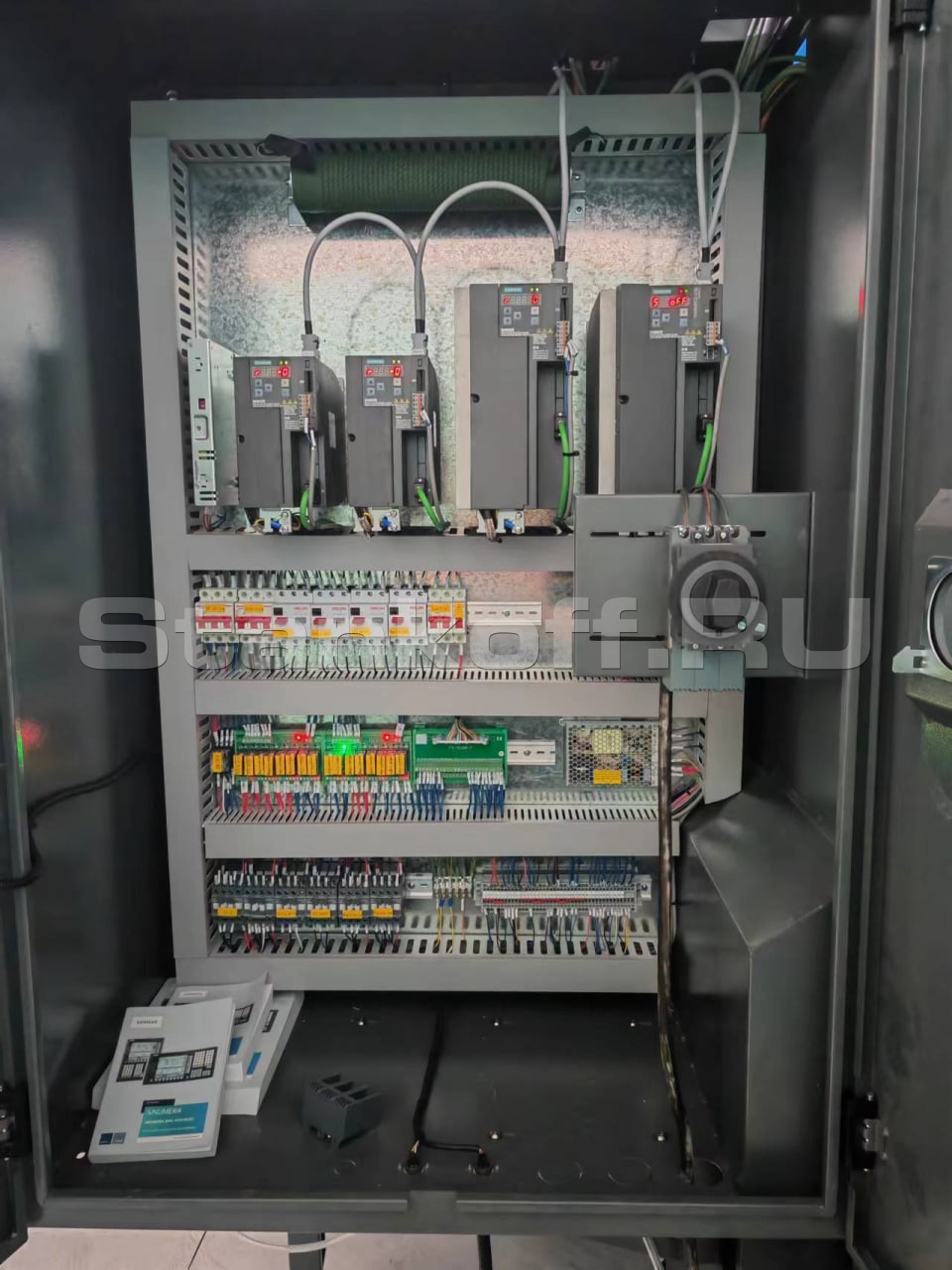

Цифровые серводвигатели и драйверы Siemens
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
Линейные направляющие HIWIN (Тайвань)
• Высокая технологичность;• Продолжительный период эксплуатации;
• Высокие скорости перемещения;
• Высокая несущая способность;
• Простота смазки и взаимозаменяемость.

Шарико-винтовые передачи HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

Система подачи СОЖ в зону резания
Предназначена для охлаждения инструмента во время обработки.

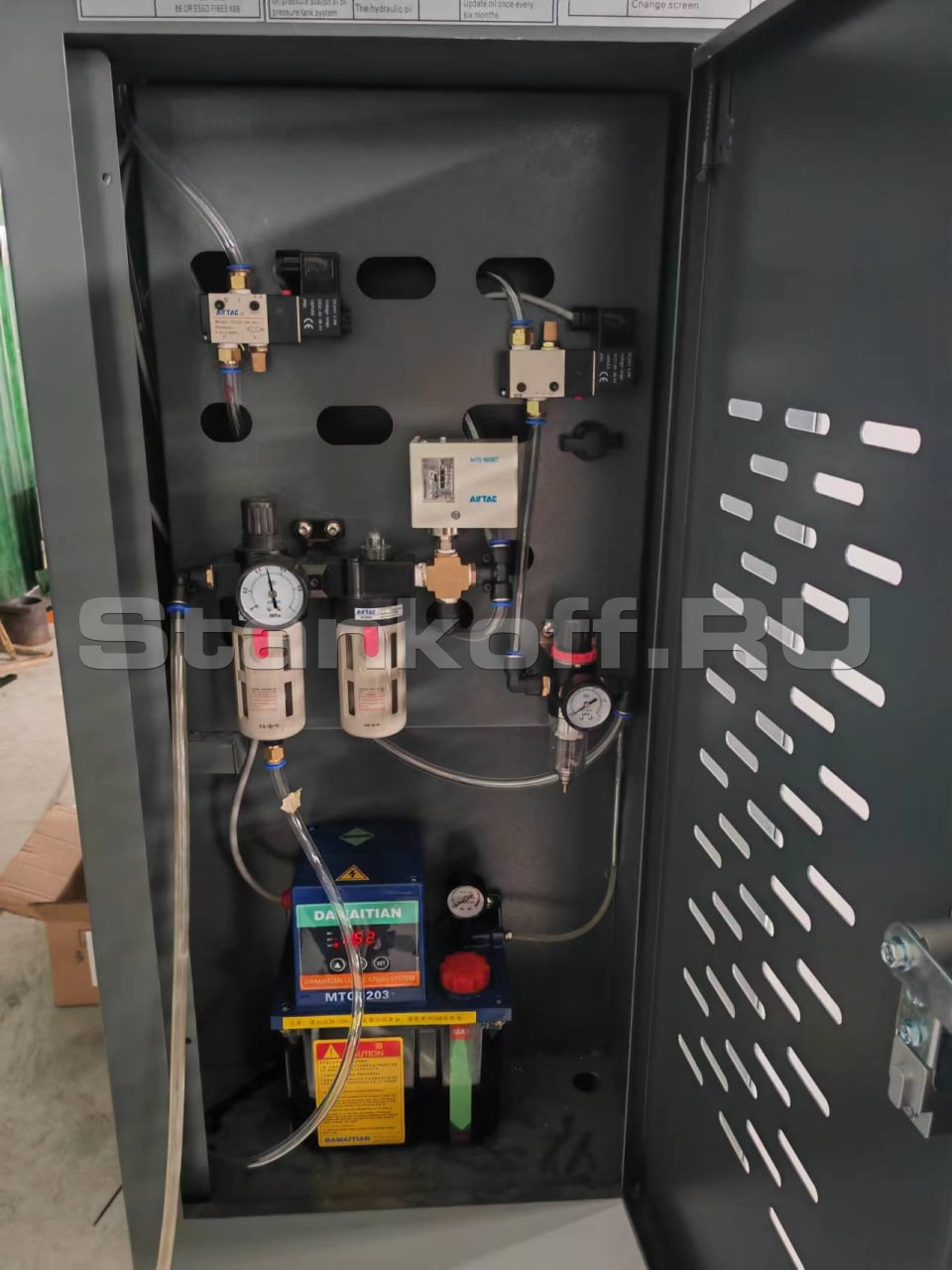

Автоматическая система смазки
Обеспечивает бесперебойную своевременную смазку узлов станка - ШВП и направляющих.
Телескопические защитные кожухи

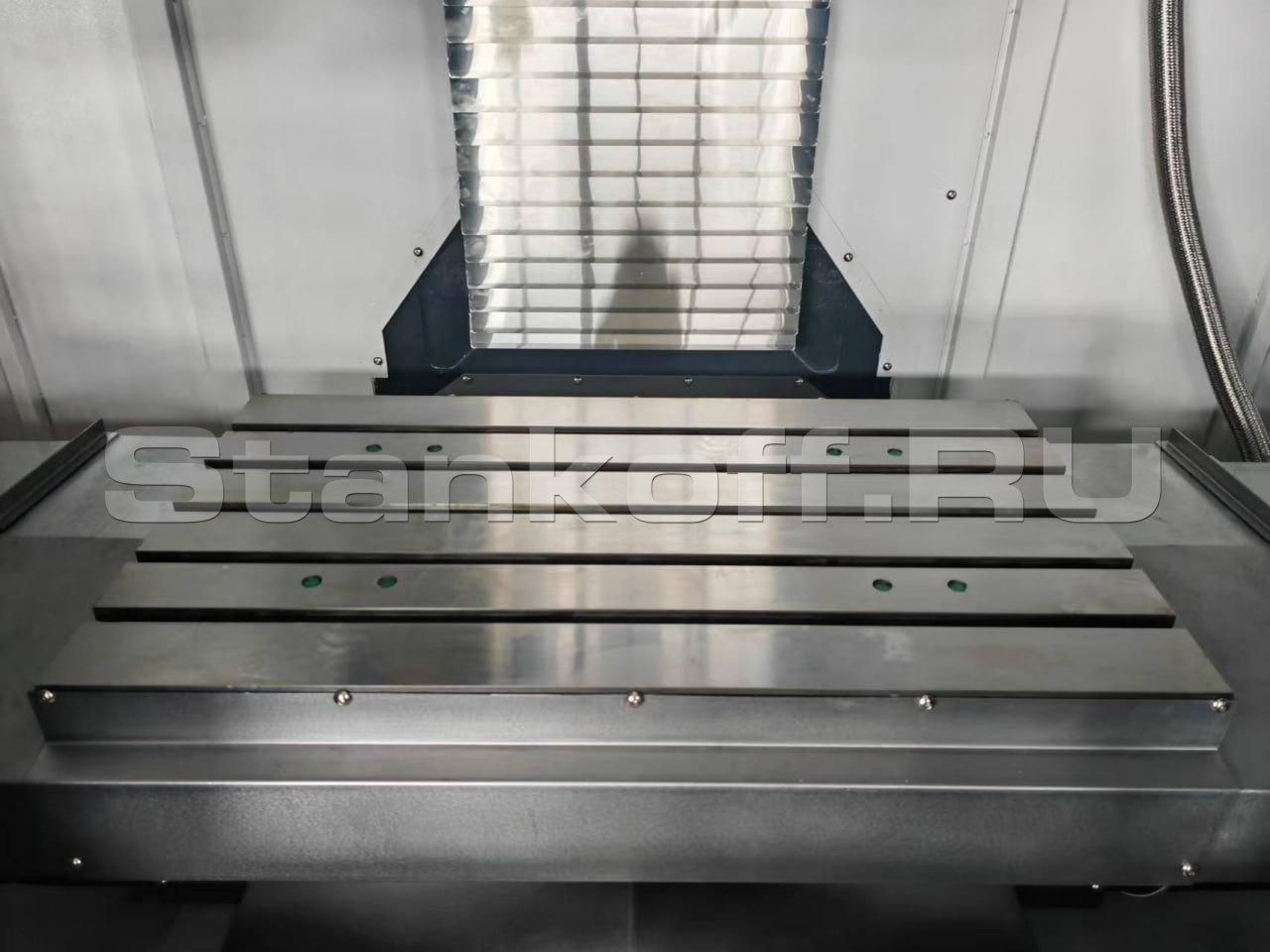

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.Размеры рабочего стола, мм | 1000 х 500 |
Наибольшая нагрузка на стол, кг | 580 |
T-пазы стола, мм | 18 х 150 х 5 |
Перемещение по оси X, мм | 800 |
Перемещение по оси Y, мм | 450 |
Перемещение по оси Z, мм | 510 |
Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 660 |
Расстояние от шпинделя до колонны, мм | 610 |
Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
Шарико-винтовые пары, X / Y / Z | 4012 / 4012 / 4012 (Класс точности P4) |
Шпиндель VOLIS (Тайвань) – ременной привод: | |
Обороты шпинделя, об/мин -1 | 10000 (ременной привод) |
Мощность электродвигателя главного привода, кВт | 7,5 (11) |
Инструментальная система OKADA (Тайвань): | |
Тип хвостовика инструмента | ВТ40 |
Емкость магазина инструмента | 24 |
Максимальный вес устанавливаемого инструмента, кг | 8 |
Максимальный диаметр устанавливаемого инструмента, мм | 100 |
Максимальная длина устанавливаемого инструмента, мм | 300 |
Быстрые перемещения по осям Х / Y / Z, мм/мин | 30 000 / 30 000 / 20 000 |
Скорость обработки, мм/мин | 1 - 10 000 |
Точность позиционирования, мм | ± 0,005 / 300 |
Повторяемость, мм | ± 0,003 / 300 |
Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
Общая установленная мощность, кВт | 20 |
Давление воздуха, МПа | 0,6 |
Габаритные размеры: | |
Длина, мм | 2800 |
Ширина, мм | 2300 |
Высота, мм | 2560 |
Вес, кг | 5500 |
