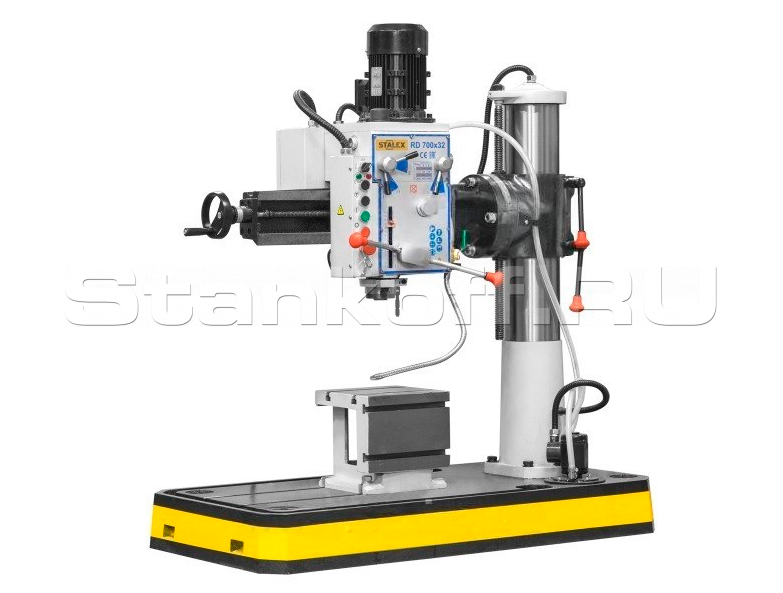

Станок радиально-сверлильный RD700x32

Контакты

Альберт

+7 (995) 888-07-13

Детальное описание

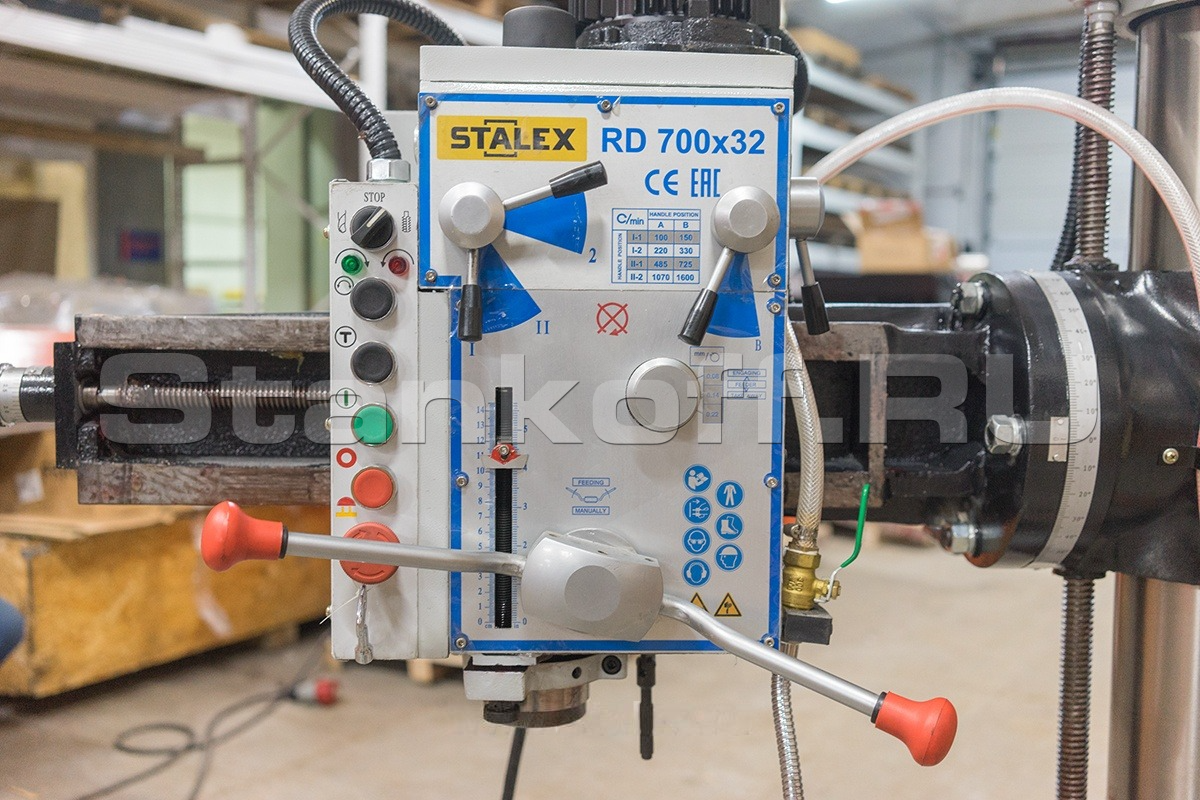

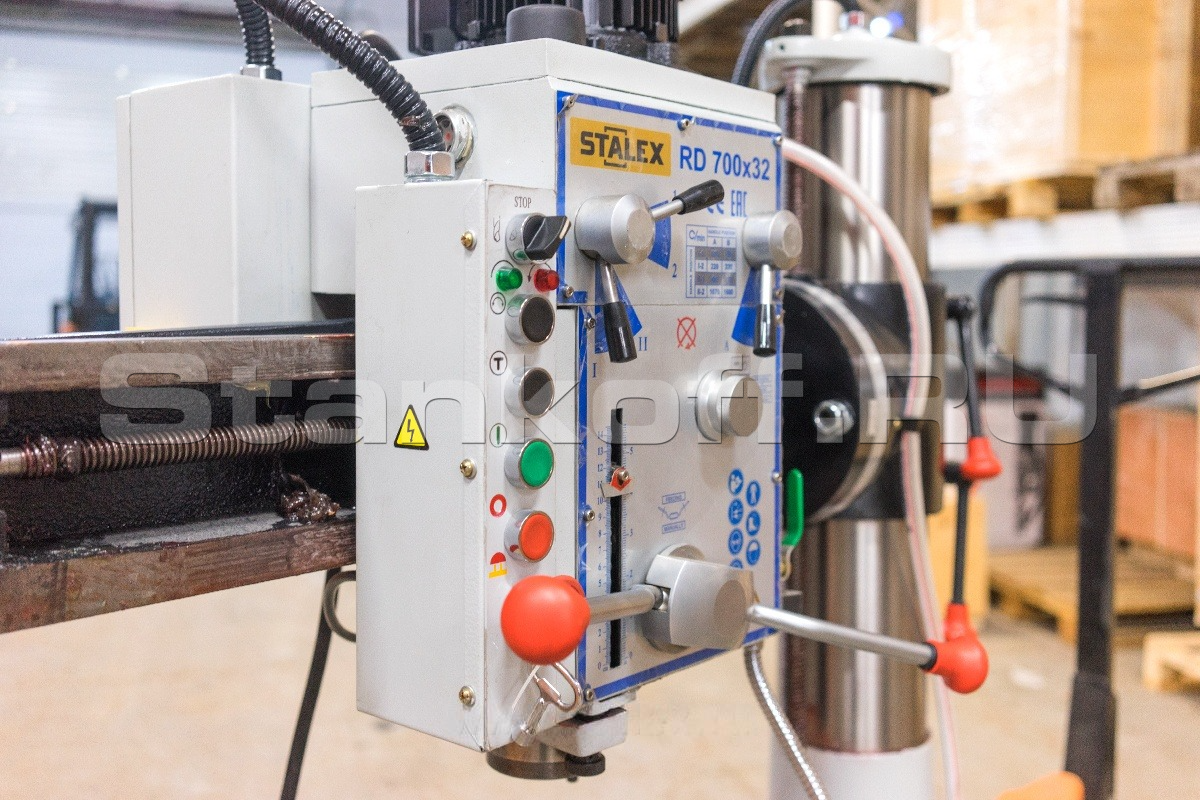

Радиально-сверлильные станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.

Особенности

Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
Стойка разработана для жесткости и минимального отклонения
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения

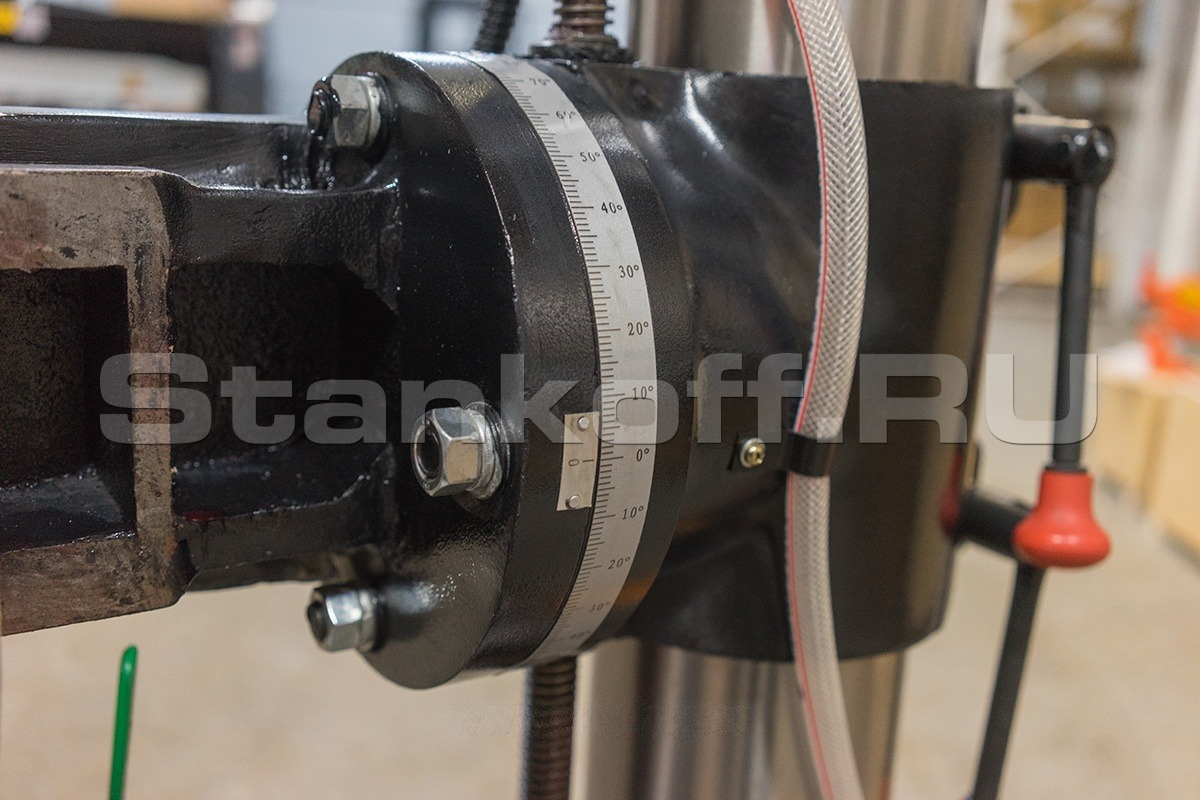

Наклон консоли ±45˚
Функция резьбонарезания
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
Бак СОЖ отлит в основании

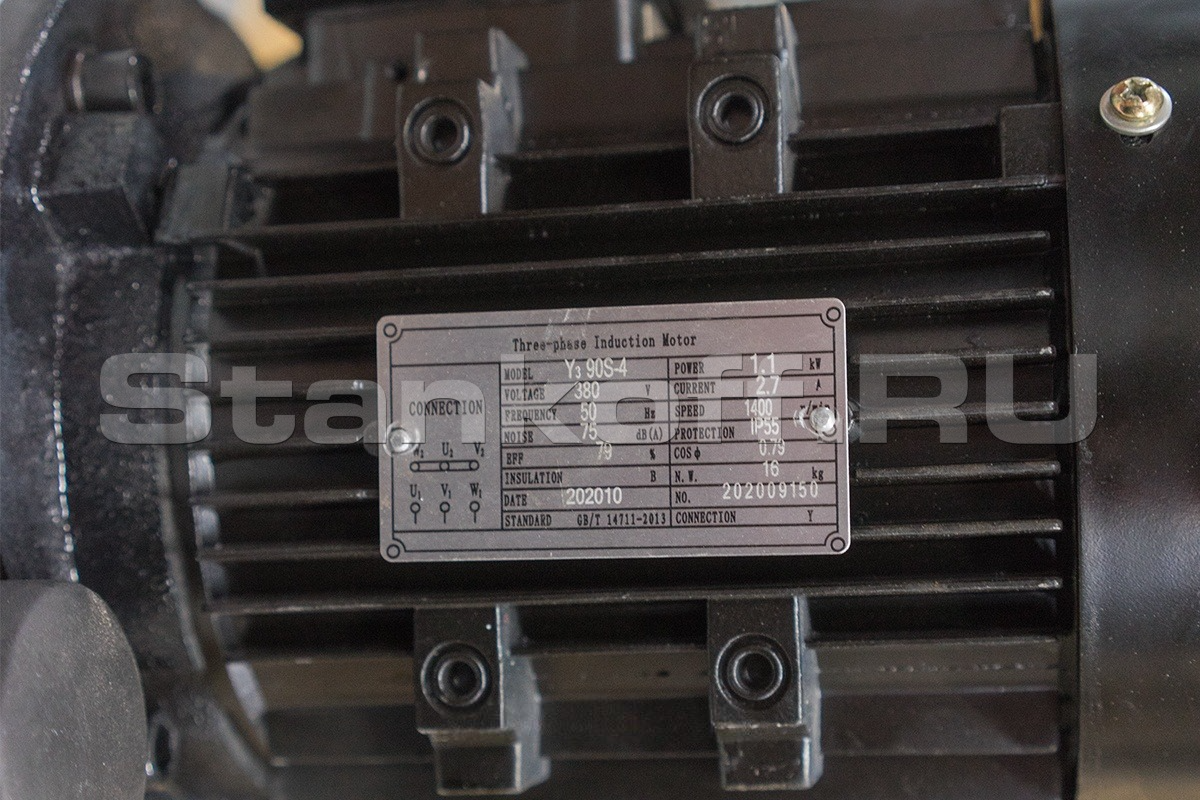

Двигатель имеет независимую систему защиты перегрузки

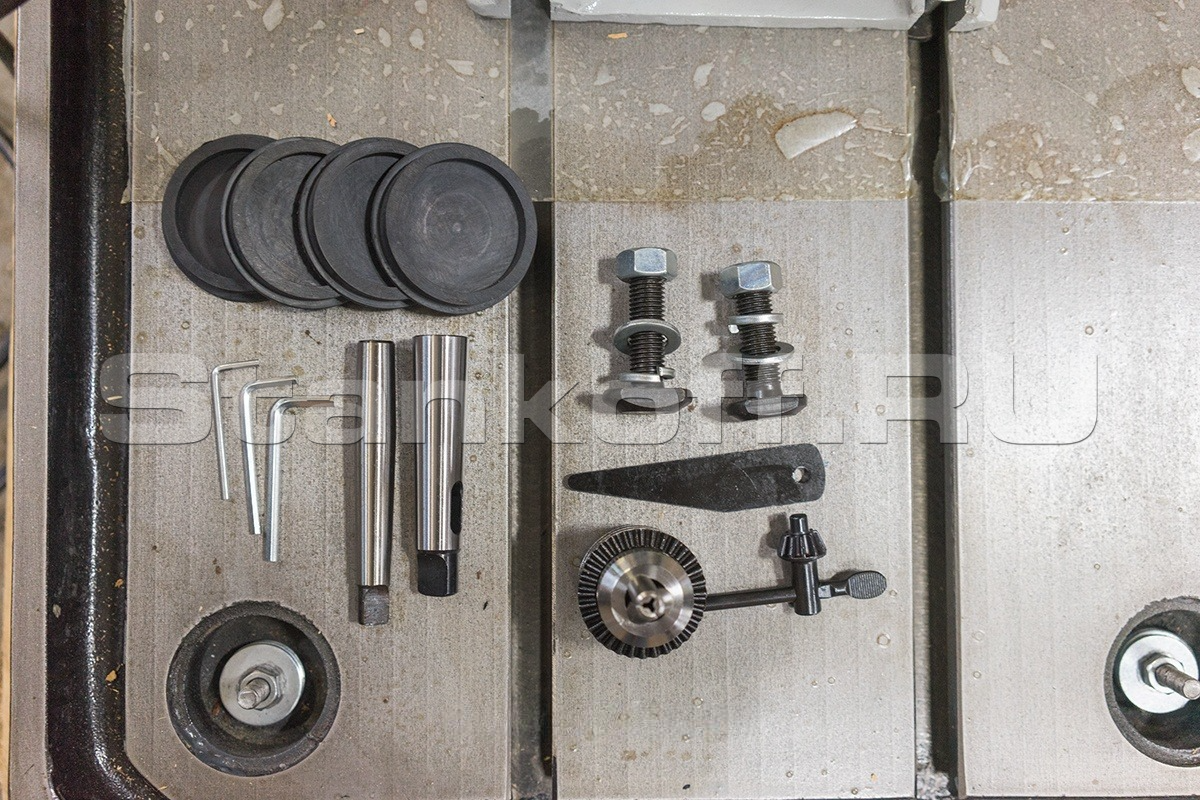

Комплект поставки

Система подвода СОЖ
Рабочий стол
Переходная втулка
Набор анкерных болтов
Рабочая лампа
Ящик с инструментами
Инструкция по эксплуатации

Макс. Ø сверления, чугун/ сталь	32/25 мм
Макс. Ø резьбонарезания	М20(чугун) М16(сталь) мм
Диаметр стойк	150 мм
Расстояние между шпинделем и стойкой (мин/макс)	300 / 700 мм
Поворот консоли	360˚
Наклон консоли	±45˚
Расстояние между шпинделем и основанием (мин/макс)	275 - 680 мм
Рабочая зона стола (ДхШхВ), мм	250x250x250
Конус шпинделя	MТ-3
Ход пиноли шпинделя	130 мм
Диапазон вращения шпинделя,8	100-1600 об/мин
Автоподача пиноли шпинделя,3	0,08;0,14;0,23 мм/об
Мощность двигателя	1,1 кВт,
Мощность насоса СОЖ	0,37 кВт
Размер основания, мм	1200х650х155 мм
Габаритные размеры (ДхШхВ)	1235х625х1270 мм
Габариты упаковки(ДхШхВ)	1270х700х1370 мм
Масса нетто/брутто	500/540 кг
