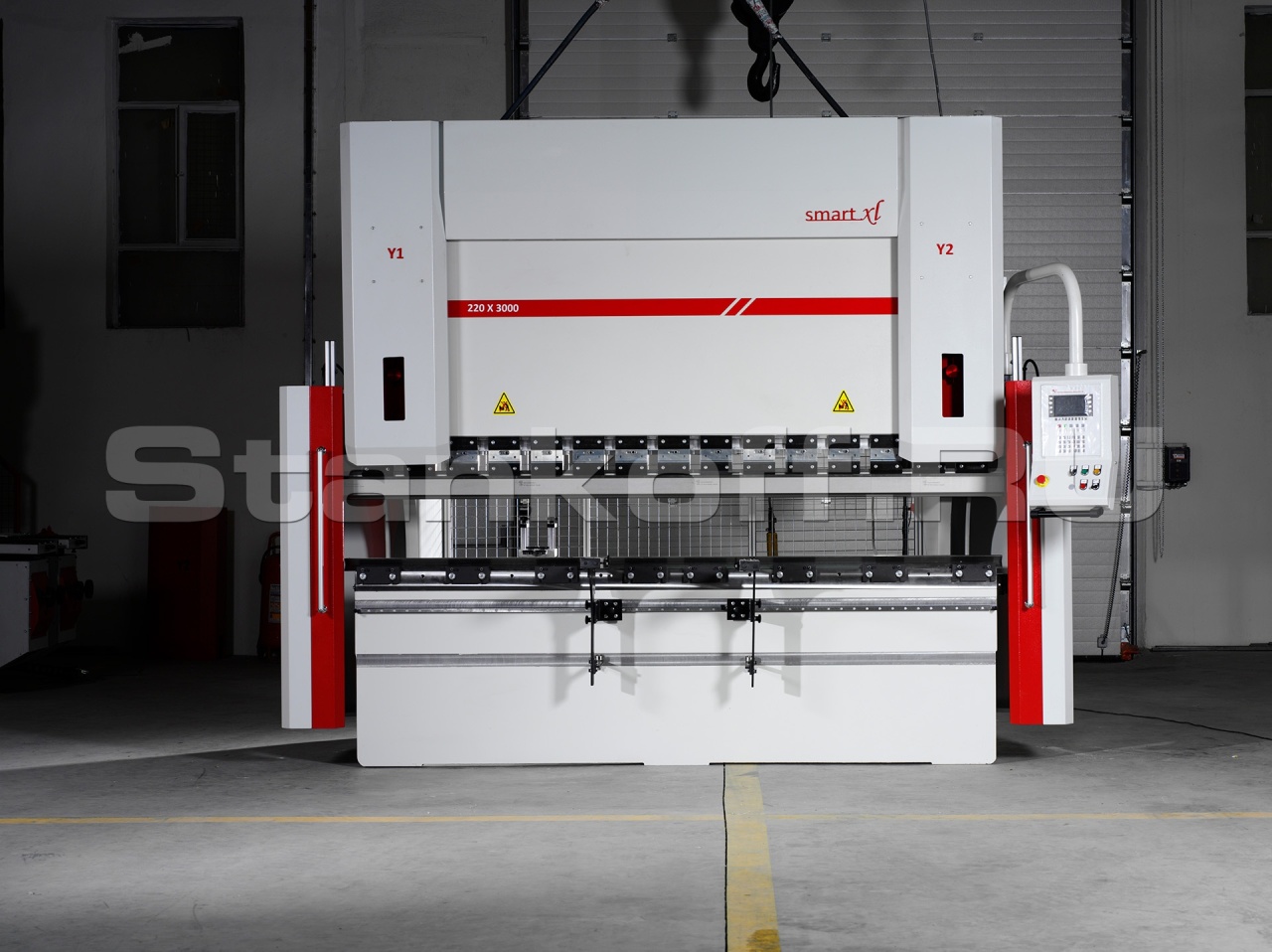

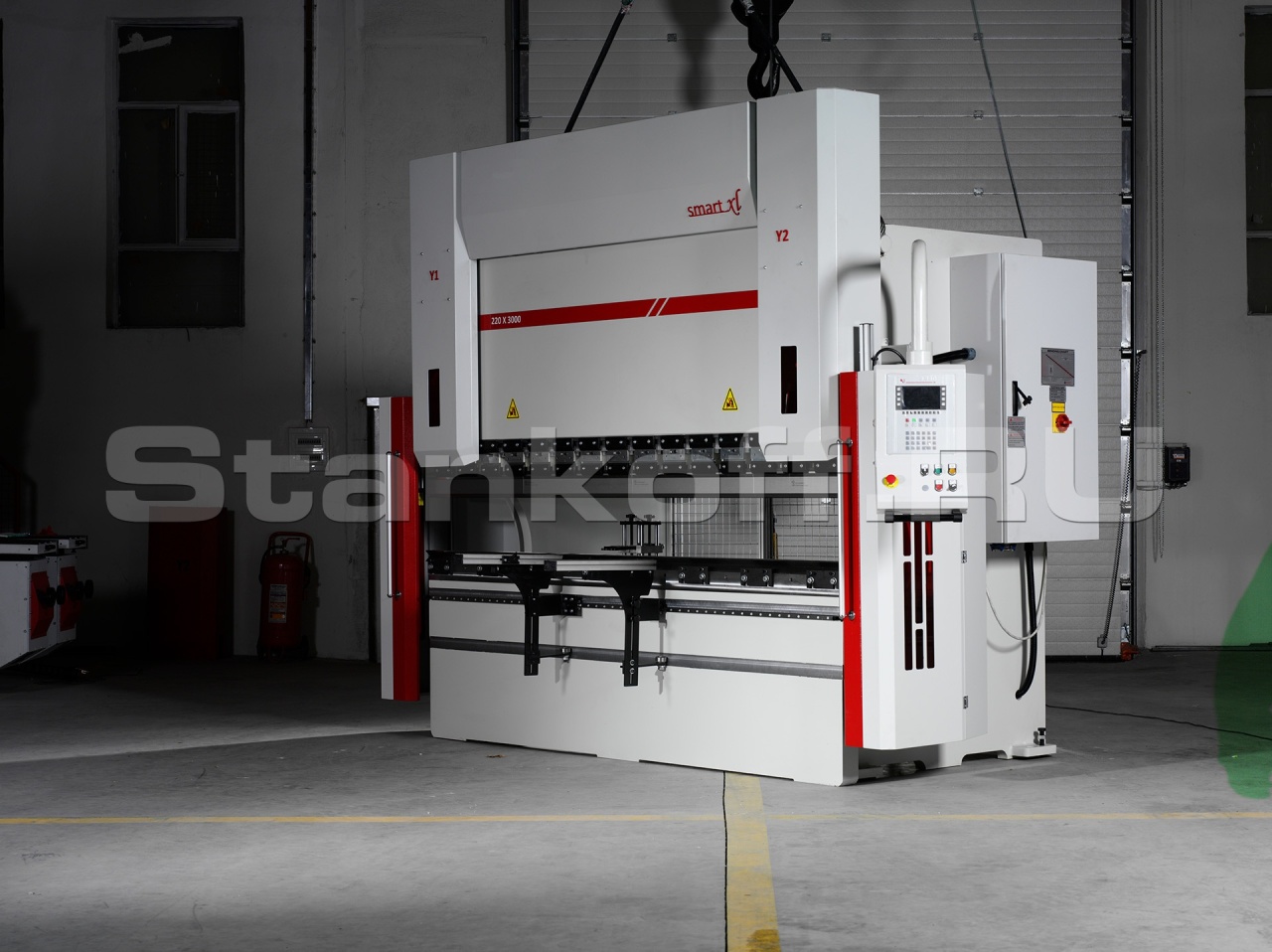

Гидравлический гибочный пресс с ЧПУ SX 30220
+7 (995) 888-07-13
Детальное описание
Гидравлический листогибочный пресс является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена.SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SX большую популярность среди пользователей станков.
Особенности
Станина
Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений всварных конструкциях.
Моторизированная система компенсации прогиба
Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

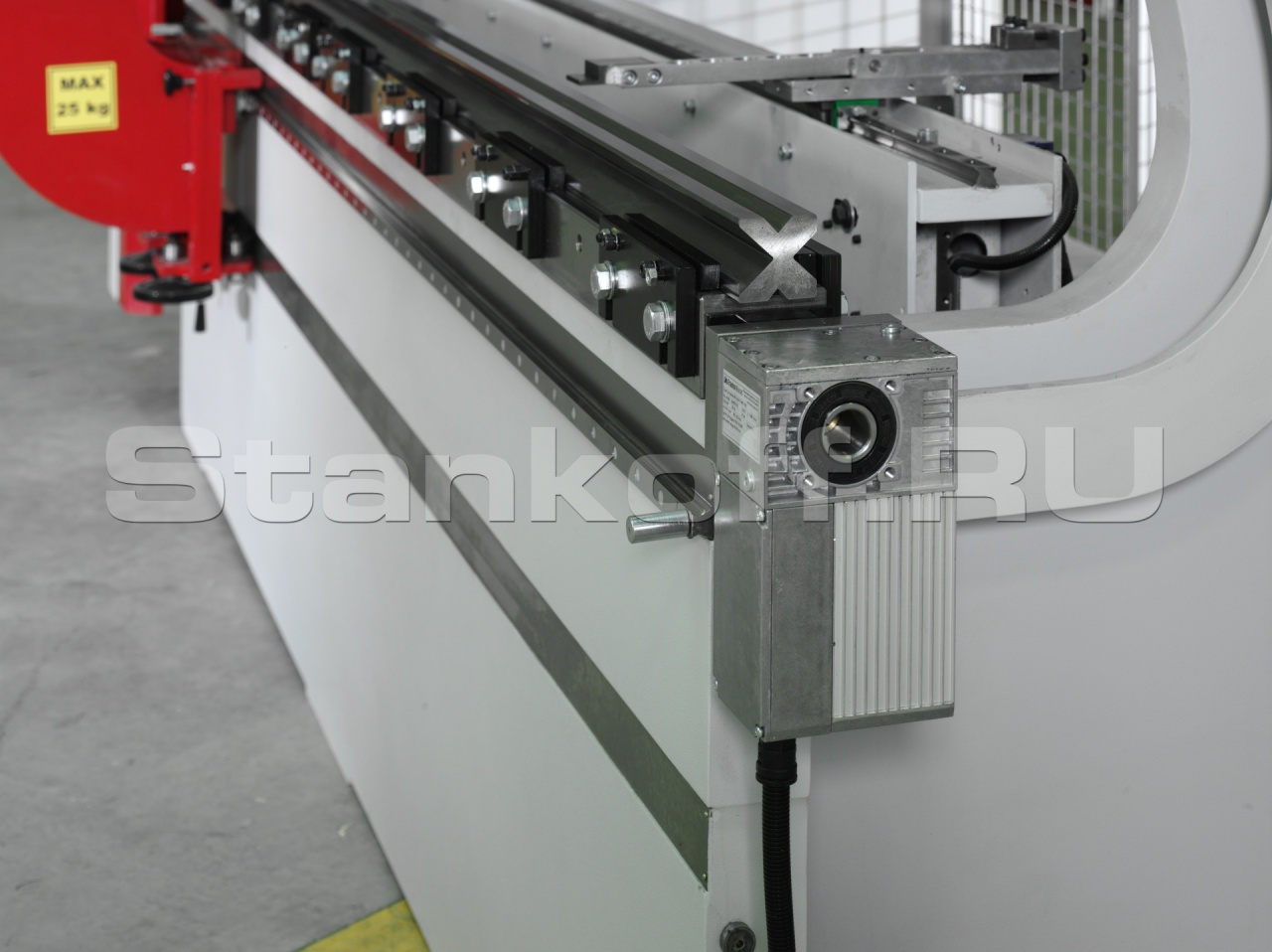

Задние упоры
X –ось в стандарте на линейных направляющих.Автоматические оси, управляемые ЧПУ- Х (ось). Ручное управление: R, Z.
Система крепления
Система крепления - Amada promecamСистема ЧПУ ESA S 640
Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.
Особенности:
- Современный и стильный дизайн;
- 15-дюймовый сенсорный дисплей, Touch screen;
- Тип программирования в 2D;
- Визуализация в 2D;
- Создание гибочного профиля от руки;
- Управление - до 18 осей;
- Автоматический расчет раскроя и линий гиба;
- Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
- Настраиваемый пользовательский интерфейс;
- Автоматическая и ручная коррекция гиба;
- Высокая производительность, благодаря интуитивному и быстрому управлению;
- Библиотека стандартных пуансонов и матриц;
- Возможность симуляции работы, обнаружение ошибок, мультизадачность;
- Автоматическая коническая гибка;
- Возможность синхронизации с внешними базами данных;
- Управление безопасностью оборудования, согласно норм ЕС.

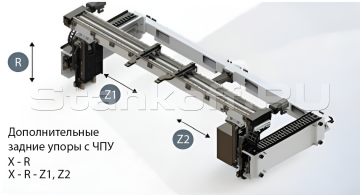

Дополнительные опции
Автоматические оси Х+R
Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.
Автоматические оси Х+R+Z1+Z2
Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2
Безопасность
Dener SX оснащается лазерной защитой соответствующая требованиям ECСтандартная комплектация
- Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
- Верхняя жесткая подвижная траверса;
- Позиционирование пуансона до 0,01 мм;
- Позиционирование заднего упора до 0,1 мм;
- Программируемая скорость пуансона и величина отхода балки после гиба;
- Гидравлическая система Hawe , Hoeirberger (Производство Германия);
- Автоматические управляемые оси – Y1, Y2, X , (Оси R, Z – ручное управление);
- Автоматическая система компенсации прогиба стола;
- Контроллер ЧПУ – ESA S 640 2D;
- Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
- Передняя поддержка на линейных направляющих;
- Задний упор: моторизированный с шарико-винтовой парой; - Ход по оси X – 750 мм; Скорость 450мм/сек;
- Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
- Глубина подачи листа, зёв – 450 мм;
- Высококачественная электронная система SIEMENS (Производство Германия);
- Электродвигатель «WAT» (Турция);
- Педаль управления;
- Руководство по эксплуатации (на русском языке).

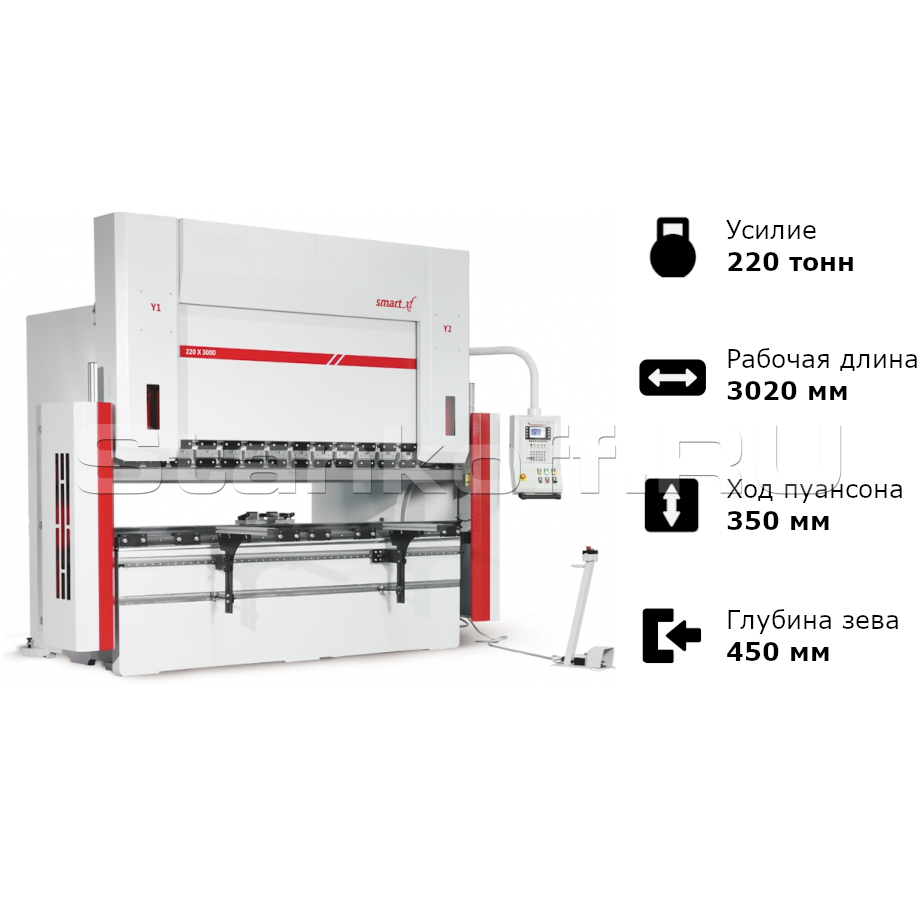

| Ширина рабочего стола, мм | 3020 |
| Усилие, Т | 220 |
| Скорость подвода, мм/с | 140 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Рабочая скорость, мм/с | 10 |
| Скорость возврата, мм/с | 130 |
| Ход пуансона, мм | 350 |
| Просвет, мм | 600 |
| Глубина подачи листа, зёв, мм | 450 |
| Расстояние между стойками, мм | 2555 |
| Длина, мм | 2590 |
| Ширина, мм | 3800 |
| Высота, мм | 3050 |
| Высота стола, мм | 920 |
| Мощность гл. двигателя, кВт | 22 |
| Объем масляного бака, л | 300 |
| Вес, кг | 11800 |
