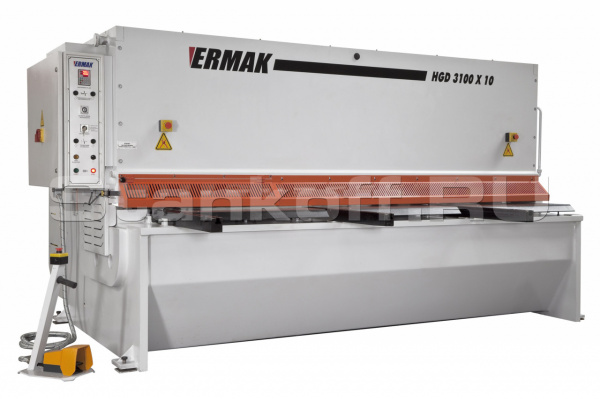

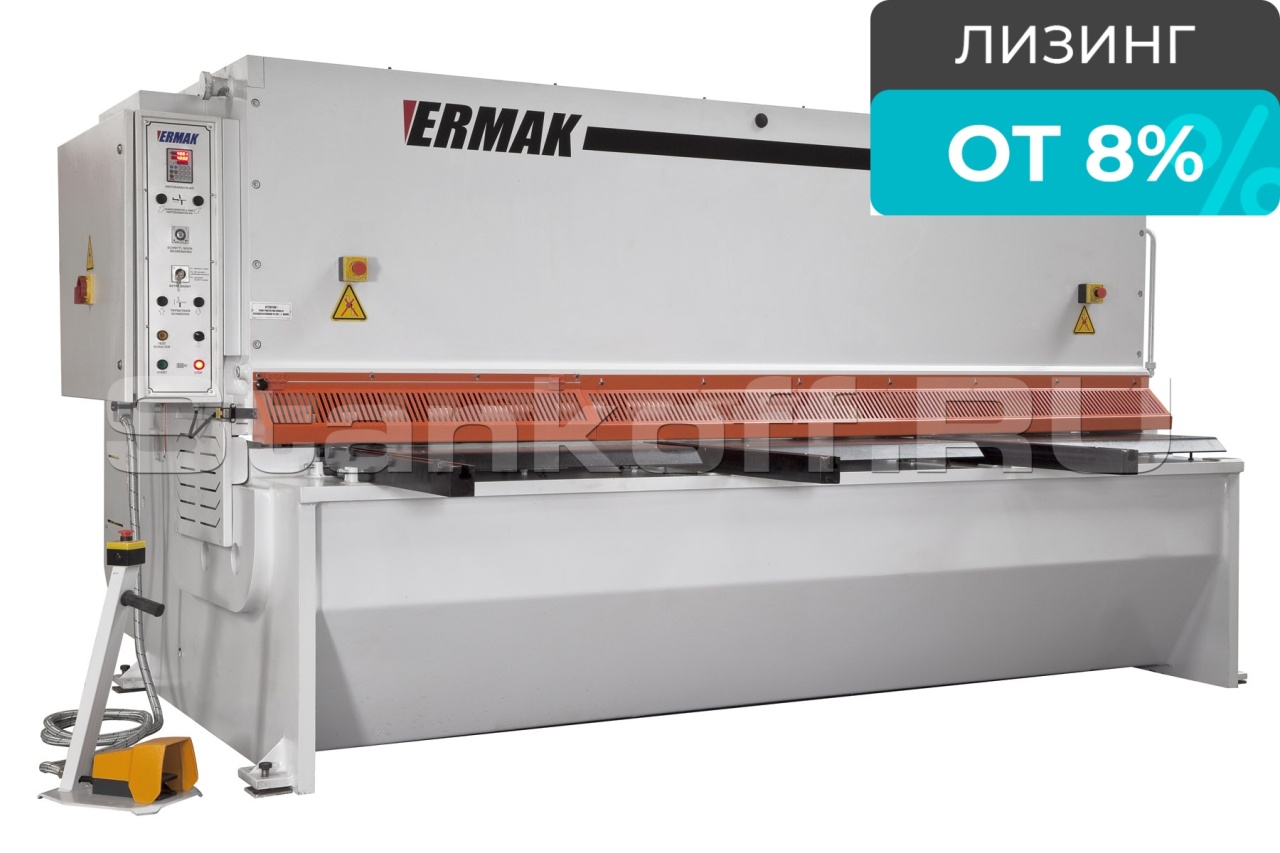

Гидравлическая гильотина с качающейся балкой ERMAKSAN HGD 3100-13
+7 (995) 888-07-13
Детальное описание
Гильотинные ножницы предназначены для разрезания листовых материалов, толщина которых может варьироваться от 6 до 20 мм. В основном, ножницы HGD Ermak используются на предприятиях среднего и малого бизнеса.
Корпус станка — это монолитный стальной блок с проваренными швами. Благодаря этому он сохраняет свою форму и прочность при работе с большим усилием на растяжение, тем самым обеспечивая ровную и чистую поверхность среза.
Особо прочные ножи из качественной стали, произведенные в Германии, тоже немаловажный фактор, влияющий на легкость обращения с этим оборудованием и высокое качество производимого на них реза. К тому же, скручивание узких полос практически минимальное, так как угол резания у гильотинных ножниц Ermak невелик.Можно утверждать, что гидравлические гильотинные ножницы HGD Ermak без проблем выдержат долгие годы эффективной эксплуатации.
Конструктивные особенности
- Сварной цельнометаллический корпус, изготовленный на высокоточном оборудовании с использованием самых современных технологий, обеспечивает максимальную жесткость конструкции и точность обработки;
- Верхняя балка и рабочий стол закрытого коробчатого сечения;
- Универсальный механизм быстрой регулировки зазора между лезвиями;
- Система подъема заднего упора при резке листов размером больше максимального хода;
- Компактный гидравлический узел европейского производства, расположенный под рабочим столом и требующий минимального постоянного ухода;
- Легко обслуживаемые гидравлические цилиндры;
- Система точной регулировки положения лезвий.
Стандартная комплектация
- Износостойкие ножи (верхний нож =" 2 стороны, нижний нож = "4 стороны)
- Контроллер ERCut 7
- Глубина выреза 350 мм
- Моторизированная система заднего упора 1000 мм с точностью 0.1 мм.
- 1000 мм боковые направляющие и передние опоры поддержки листа
- Система подъёма заднего упора
- Метрическая и дюймовая шкала.
- Передние, боковые и задние защитные панели, соответствующие нормам ЕС
- Система скольжения листа.
- Электрическая система SIEMENS
- Гидравлическая система Hoerbiger
- Пружинные прижимы
- Переносная ножная педаль
- Ручная настройка зазора ножей
- Кнопка аварийной остановки
- Гидравлическое масло SHELL TELLUS 32 (или аналог) в количестве 200 л.
Опции
- Контроллер Cybelec DNC 61G
- Механизированная система регулирования зазора ножей
- Пневматическая система поддержки отрезаемого листа
- Пневматическая система разгрузки отрезаемых листов
- Автоматическая система складирования отрезанных листов
- Лазерная подсветка линии реза
- Световой барьер защиты пальцев
- Система охлаждения масла
- Длинный передний суппорт и наугольник
- Передняя система подачи листа
- Устройство для резки листа под углом
Особенности

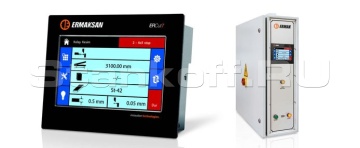

Система ЧПУ ErCut 7
Простой и легкий в понимании интерфейс обеспечивает комфорт и надежность использования для оператора. Разработан в соответствии с главными требованиями пользователей, широкий, цветной, графический интерфейс экрана, обеспечивает быстрое программирование и простоту в использовании. Быстрое усвоение интуитивно-понятных функций. Обеспечивает превосходную визуализацию для пользователя цветными, большими кнопками и легко читаемыми символами. Различные программы могут располагаться в хранилище (около 100 программ). Предупреждения о неисправностях или ошибках отображаются в открывающихся окнах,организовывая процесс максимально информативно. Усовершенствованный алгоритм неисправностей блокирует ошибочные входные данные.

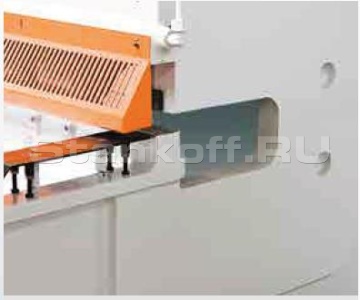

Вырез в станине
Глубина выреза 350 мм позволяет обрабатывать лист, длина которого больше, чем длина лезвий, путем последовательного продвижения заготовки.Механическая защита рук оператора
Защищает руки оператора в зоне резки.
Система подъёма заднего упора
Позволяет отрезать заготовки больше, чем величина хода задней траверсы.
Теневая подсветка линии реза
Позволяет осуществлять качественную и чувствительную резку в необходимых местах.| Толщина листа (предел прочности45кг\мм²), мм | 13,0 |
| Толщина листа (предел прочности 70 кг\мм²), мм | 8 |
| Длина реза (В), мм | 3100 |
| Глубина выреза в станине (С), мм | 350 |
| Угол наклона ножа, град. | 2 |
| Зазор между ножами, мм | 0,05 - 1,5 |
| Ход заднего упора, мм | 1000 |
| Мощность мотора, кВт | 22,0 |
| Количество прижимов, шт. | 14 |
| Усилие прижима, тонн | 24 |
| Скорость опускания режущей балки, ход/мин | 11 |
| Вес станка, кг | 12200 |
| Длина (L), мм | 4110 |
| Ширина (K), мм | 2650 |
| Высота (H), мм | 2175 |
