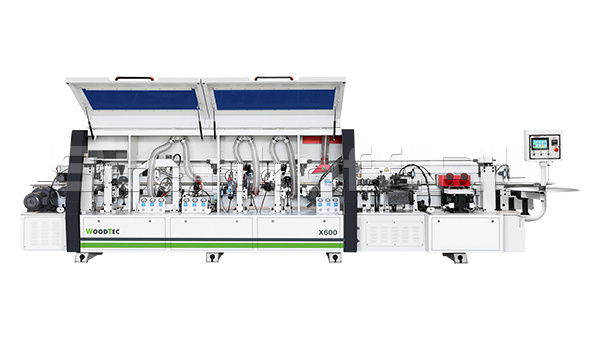

Станок для облицовывания кромок мебельных деталей WoodTec X600
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схемы обработки
Отличительные особенности
- Увеличенная скорость подачи до 20 м/мин;
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Два фрезерных узла;
- Двухмоторная обкатка углов;
- Радиусная цикля;
- Прижимная балка управления с пульта.
Конструктивные особенности
Панель управления
Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности.

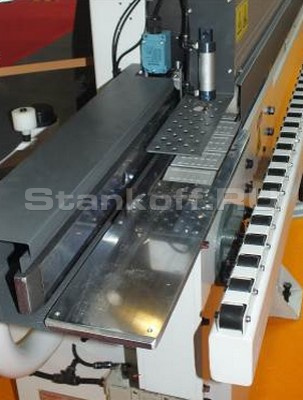

Блокировка подачи
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

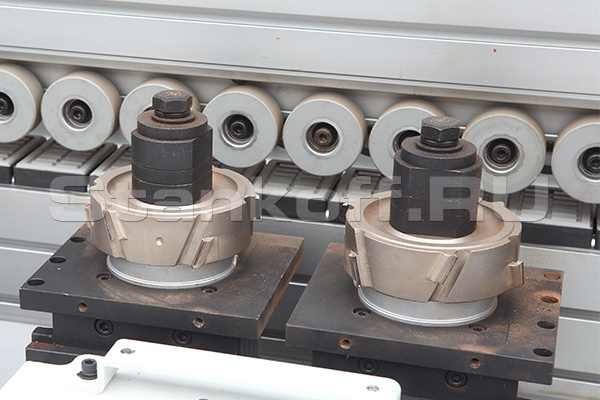

Узел предварительного фрезерования
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. 2 двигателя по 2,2 кВт укомплектованы алмазными фрезами 65 мм.
Клеенаносящий узел
Достижение рабочей температуры за 15 мин. Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

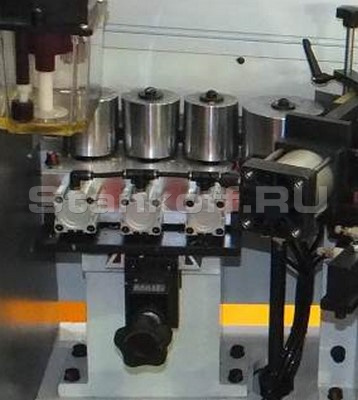

Зона прижима
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

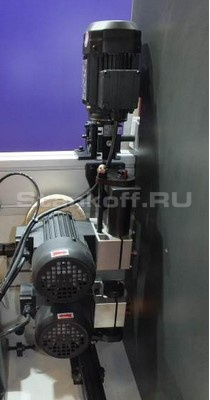

Торцовочный узел
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 двигателями по 0,35 кВт. Пилы - D100 x 20 x 3,2 мм, Z24.

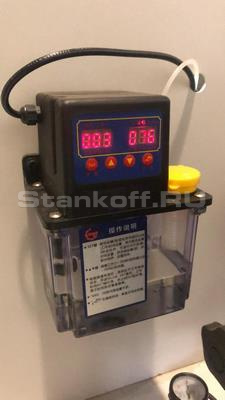

Обслуживание
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

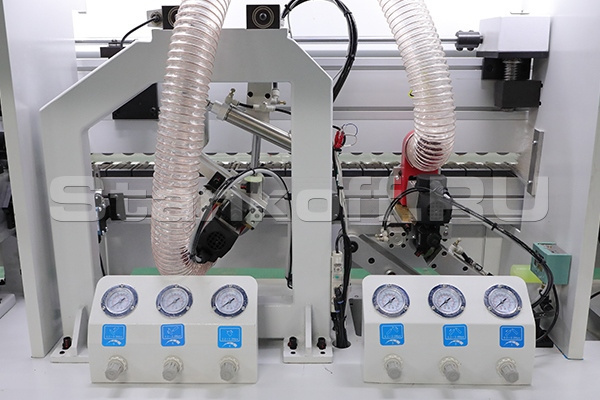

I узел фрезерования свесов (черновой)
Служит для предварительного (ЧЕРНОВОГО) фрезерования верхних и нижних свесов заготовки.Узел фрезерования свесов с 2-мя двигателями:
- мощностью 0,75 кВт;
- частотой 200 Гц;
- скоростью вращения 12 000 об/мин.;
- фрезы Z-4.
II узел фрезерования свесов (чистовой)
Служит для финишного (ЧИСТОВОГО) фрезерования верхних и нижних свесов заготовки.- мощностью 0,75 кВт;
- частотой 200 Гц;
- скоростью вращения 12 000 об/мин.;
- фрезы Z-6 R2.
Двухмоторный узел обкатки углов
Оснащен двумя высокочастотными электродвигателями 0,37 кВт с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид. Минимальная длинна заготовки 250 мм (с высотой 18 мм).

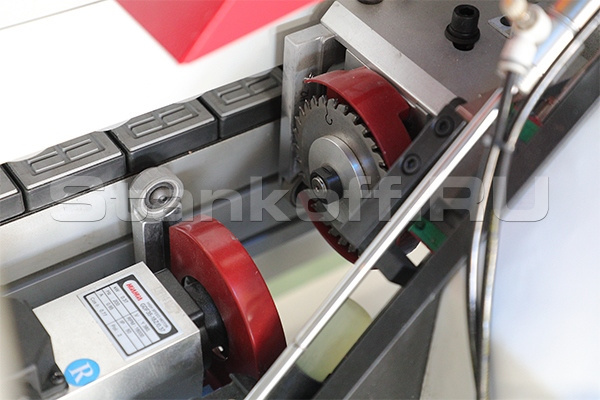

Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

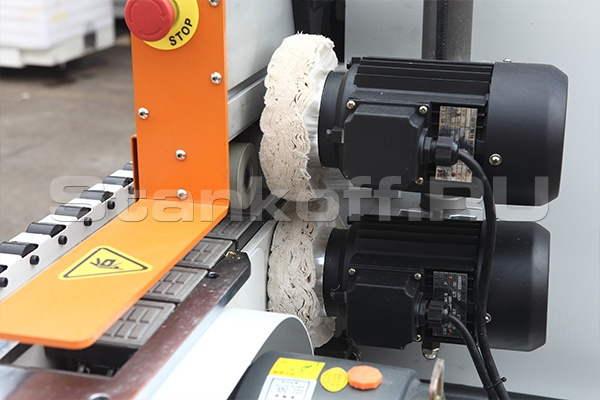

Полировальный узел
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
Электрические компоненты
Электрические компоненты выполнены в соответствии стандартам СЕ.
Подъем прижимной балки
Настройка на толщину детали производится с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.| Технические характеристики станка для облицовывания кромок мебельных деталей WoodTec X600 |
|
| Толщина кромочного материала, мм | 0,4 - 3 |
| Мин/макс толщина детали, мм | 10 - 60 |
| Мин. размеры обрабатываемой панели, мм | 120 х 95 |
| Скорость подачи, м/мин | 15 - 18 - 20 |
| Мощность двигателей узла предварительного фрезерования, кВт | 2 х 2,2 |
| Ёмкость клеевого бачка, л | 4 |
| Давление воздуха, атм. | 6 - 8 |
| Общая мощность, кВт | 17,1 |
| Рабочее напряжение, В | 380 |
| Габаритные размеры | |
| Длина, мм | 6500 |
| Ширина, мм | 1000 |
| Высота, мм | 1700 |
| Вес, кг | 2500 |
