Станок рейсмусовый с электроподъемом стола МВ 1010M


Станок рейсмусовый с электроподъемом стола МВ 1010M
Контакты
Станкофф.РУ

+7 (800) 5555-770


Реклама Рекомендуем предложения

Детальное описание

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Схема обработки

Конструктивные особенности


Секционный вал

Секционный вал

Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

Рабочий стол

Рабочий стол

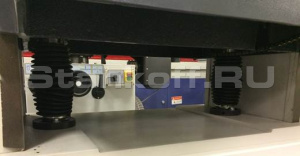

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

Направляющие стола

Направляющие стола

Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

Электроподъем стола

Электроподъем стола

Регулировка стола по высоте осуществляется от отдельного двигателя. Точная подстройка с помощью маховика. Отображение размера по линейке.

Ролики в столе

Ролики в столе

На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

Система подачи
Система подачи

Система подачи

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

Верхняя крышка

Верхняя крышка

Откидная система верхней крышки и стружколомателей обеспечивает легкий доступ к ножевому валу (например при замене ножей).

Принимающий вал

Принимающий вал

На выходе заготовку принимает гладкий стальной приводной валец.

Аспирация

Аспирация

Выброс стружки осуществляется через круглую эксгаустерную воронку.

Размеры обрабатываемой заготовки, мм:
- ширина, наибольшая
- толщина, наименьшая
- наибольшая
- длина не менее


1040
8
210
220

Разнотолщинность при обработке нескольких заготовок, мм

3

Толщина снимаемого слоя, наибольшая, мм

5

Диаметр ножевого вала, мм

125

Количество ножей, шт.

4

Скорость подачи заготовки, м/мин

8; 10; 12

Частота вращения ножевого вала, об/мин

4 500

Мощность электродвигателя привода ножевого вала и подачи, кВт

11

Диаметр патрубка для аспирации, мм

120

Габариты станка, мм

800x1430x1410

Масса, кг

980
