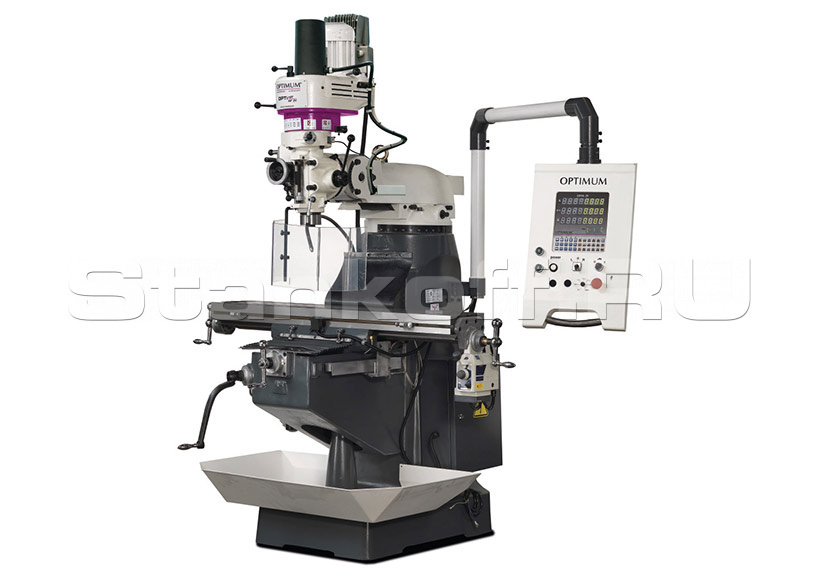

Вертикально-фрезерный станок OPTImill MF 2V
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Многофункциональные сверлильно-фрезерные станки для профессионального использования. Бесступенчатый привод с электронным преобразователем частоты «Сделано в ЕС» и цифровым 3-осевым индикатором положения DPA 21.
Описание
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Поворотная на ±45° сверлильно-фрезерная головка;
- Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
- Автоматическая подача пиноли;
- Регулируемый ограничитель глубины сверления с миллиметровой шкалой, читаемый спереди;
- Вращение вправо/влево для нарезания резьбы;
- Оси X и Z с регулируемой направляющей ласточкиного хвоста;
- Система охлаждения;
- Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.
MF 2V
Ось Y с регулируемой направляющей ласточкин хвост.
Преимущество
- Siemens SINAMICS G110M преобразователь
- Компактность конструкции, особенно EMV;
- Внутренние функции безопасности;
- Сделано в ЕС.
- Дополнительная система зажима инструмента (Арт. №: 3352394)
Панель управления OPTI
- Интегрированная панель управления;
- Встроенный цифровой индикатор положения DPA 21 с индикацией скорости.
| Технические характеристики вертикально-фрезерного станка OPTImill MF 2V |
|
| Напряжение | 380 В |
| Мощность | 2.2 кВт |
| Мощность привода | 1.5 кВт |
| Конус шпинделя | M16 |
| Мах ø сверления | 24 мм |
| Max ⌀ торцевой фрезы | 76 мм |
| Max ⌀ концевой фрезы | 18 мм |
| Максимальный диаметр рассверливания в стали | 25 мм |
| Размер стола | 1244х230 мм |
| Max расстояние от шпинделя до стола | 446 мм |
| Вылет вертикального шпинделя | 213-533 мм |
| Поворот шпинделя | ± 90 ° |
| Количество скоростей шпинделя | 6 и бесступенчато |
| Частота вращения вертикального шпинделя | 10 - 5100 об/мин |
| Размер T-образных пазов на столе | 16 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 63 мм |
| Максимальная грузоподъемность | 230 кг |
| Размер Т-образных пазов стола | 16 мм |
| Шаг | Нм H·м |
| Подключение сжатого воздуха | 700-1060 кПа |
| Количество осей | 3 |
| Ручное перемещение по оси X | 800 мм |
| Ручное перемещение по оси Y | 305 мм |
| Ручное перемещение по оси Z | 406 мм |
| Автоматическое перемещение по оси X | 730мм |
| Патрон шпинделя | ISO 40 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости | ± 90 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости | ± 45 ° |
| Ход шпинделя | 127 мм |
| Диапазон автоподачи шпинделя | 0.04-0.08-0.15 мм/об |
| Вес | 950 кг |
| Вес (брутто) | 1050 кг |

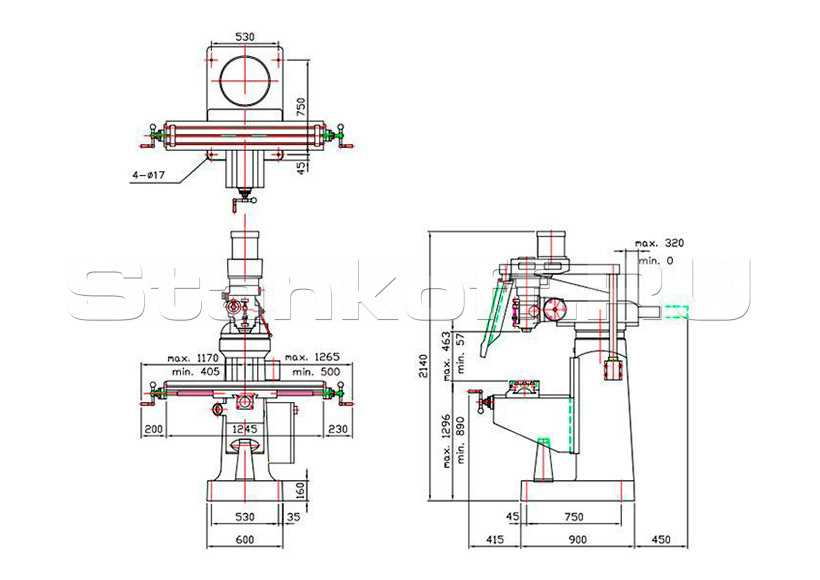

| Габариты (Д*Ш*В) | 1450x1675x2140 мм |
| Габариты упаковки (Д*Ш*В) | 1570x1700x1910 мм |
