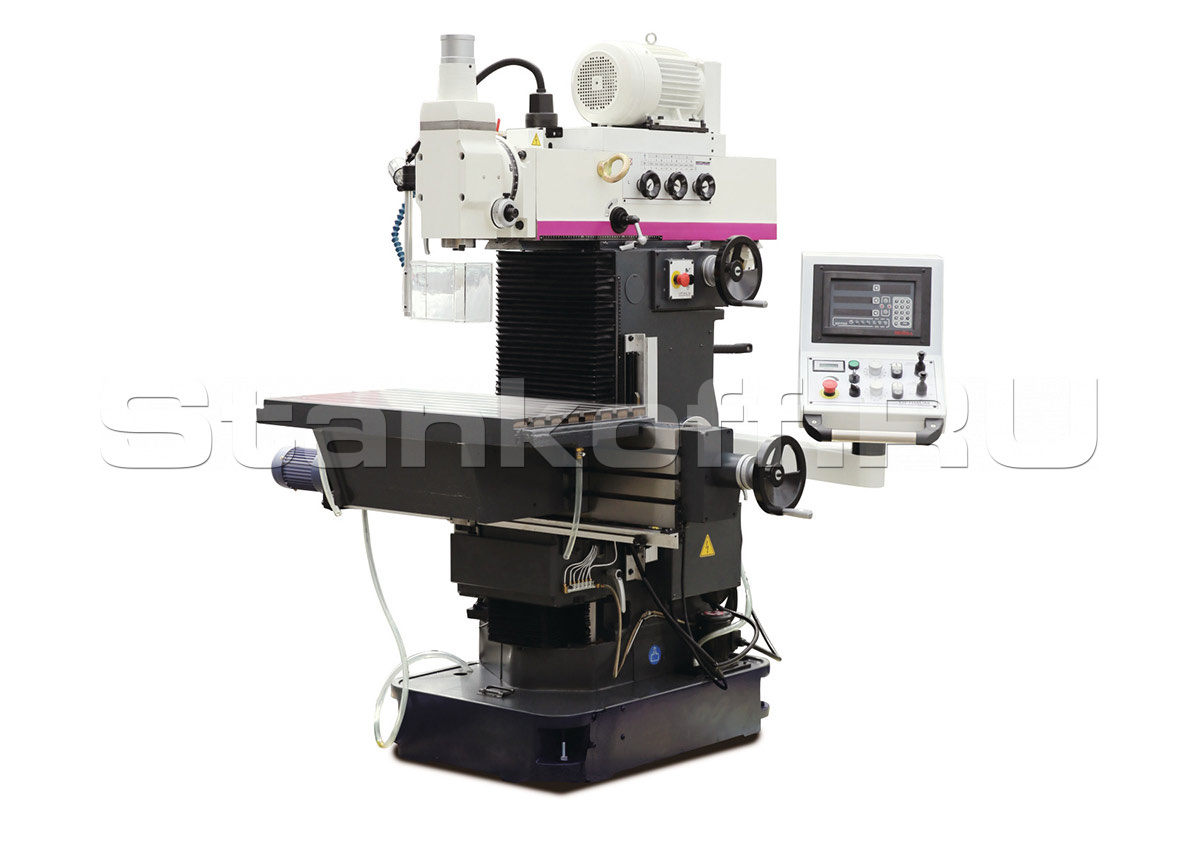

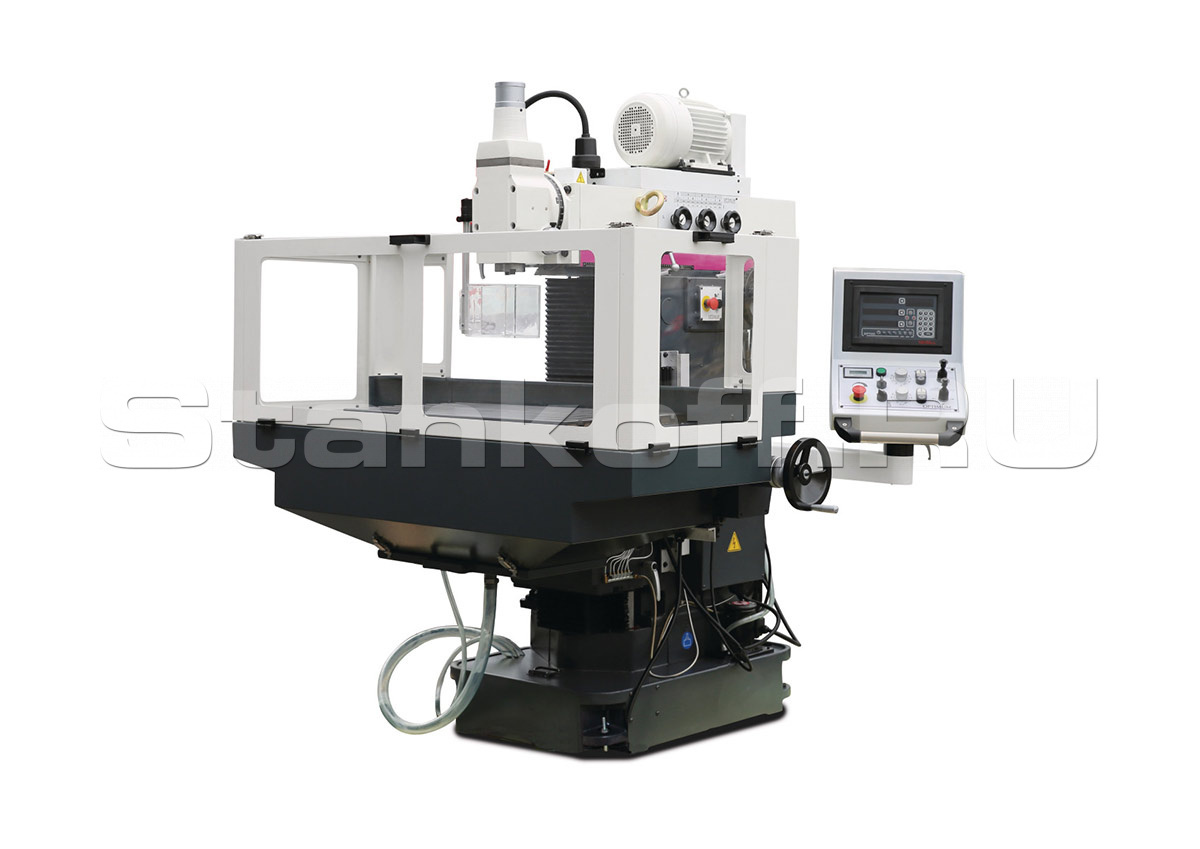

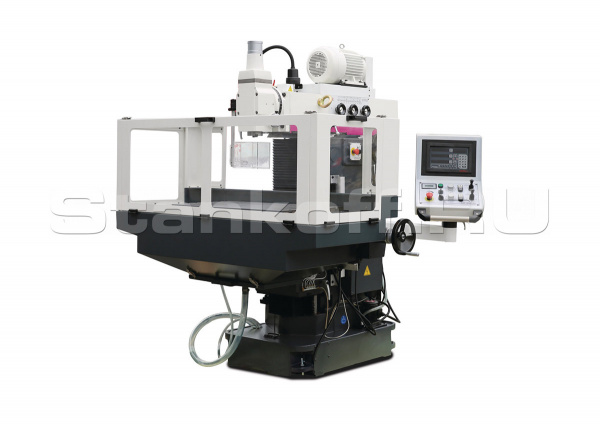

Универсальный фрезерный станок OPTImill MZ 2S
Реклама Рекомендуем предложения
Детальное описание
Высокоточный станок с 3-х координатным устройством цифровой индикации DP 700 от NEWALL. С частотным преобразователем оси подачи с панелью управления.
Преимущества
- Различные сферы применения
- Превосходные амортизирующие свойства и устойчивость рамы станка
- Все направляющие изготовлены из закаленного металла, отличаются точностью шлифовки и регулируются клиньями
- Автоматическая подача по осям X-, Y- и Z, с возможностью плавной регулировки посредством электронного джойстика на панели управления
- Электрический выключатель окончания подачи
- Шарико-винтовая передач на всех осях

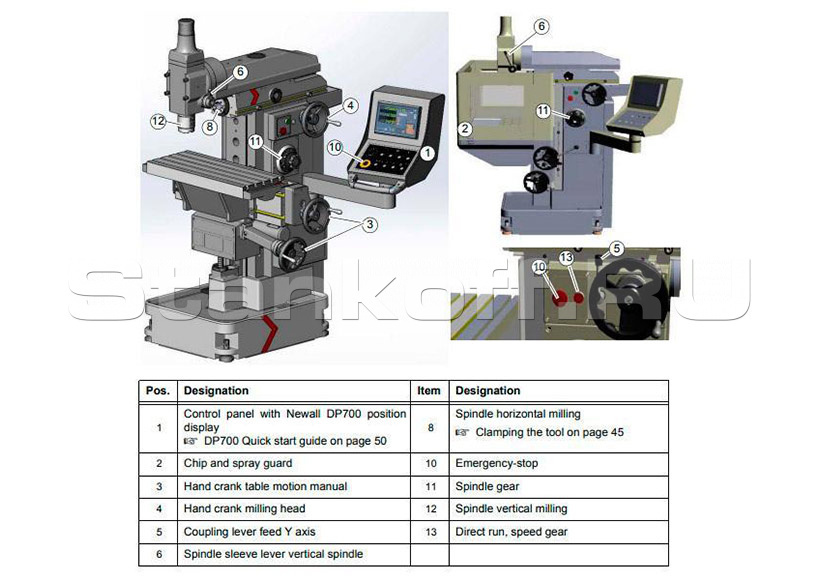

- Центральная панель управления с понятной компоновкой и встроенным цифровым дисплеем для отображения данных о положении и скорости
- Большой тяжелый координатный стол с точно обработанной поверхностью и пятью T-образными пазами
- Система подачи СОЖ
- Маховики большого диаметра с регулировочной шкалой
- Станочный светильник
- Плавный ход
- Система централизованной смазки автоматического управления
Технические характеристики универсального фрезерного станка OPTImill MZ 4S |
|
Мощность | 4 кВт |
Напряжение | 380 В |
Конус шпинделя | М 16 |
Мах ø сверления | 26 мм |
Мощность вертикального шпинделя | 2.2 / 3.0 кВт |
Max ⌀ торцевой фрезы | 100 мм |
Max ⌀ концевой фрезы | 25 мм |
Максимальный диаметр рассверливания в стали | 30 мм |
Размер стола | 750 х 320 мм |
Мin расстояние от шпинделя до стола | 70 мм |
Max расстояние от шпинделя до стола | 400 мм |
Вылет вертикального шпинделя | 100 мм |
Частота вращения шпинделя | 50 - 1890 об/мин |
Количество скоростей шпинделя | 12 |
Размер T-образных пазов на столе | 14 мм |
Кол-во T-образных пазов на столе | 5 |
Расстояние между Т-образными пазами на столе | 63 мм |
Максимальная грузоподъемность | 285 кг |
Размер Т-образных пазов стола | 14 мм |
Размер вертикального стола | 830х250 мм |
Расстояние от шпинделя до вертикального стола | 75-410 мм |
Размер T-образных пазов на вертикальном столе | 14 мм |
Кол-во T-образных пазов на вертикальном столе | 2 |
Расстояние между Т-образными пазами на вертикальном столе | 63 мм |
Подключение сжатого воздуха | 700-1060 кПа |
Ручное перемещение по оси X | 400 мм |
Ручное перемещение по оси Y | 200 мм |
Ручное перемещение по оси Z | 335 мм |
Автоматическое перемещение по оси X | 10-600 мм/мин |
Автоматическое перемещение по оси Y | 10-600 мм/мин |
Автоматическое перемещение по оси Z | 10-600 мм/мин |
Скорость автоподачи стола по осям X, Y, Z | 5 мм/об - градуировка 0,02 мм |
Патрон шпинделя | ISO 40 DIN 2080 |
Диапазон поворота фрезерной головки по Z - X плоскости | ± 90 ° |
Ход шпинделя | 120 мм |
Мощность двигателя подачи СОЖ | 0.1 кВт |
Вес | 1400 кг |
Вес (брутто) | 1500 кг |
Габариты (Д*Ш*В) | 1168x1239x1901 мм |
Габариты упаковки (Д*Ш*В) | 1400х1850х2150 мм |
