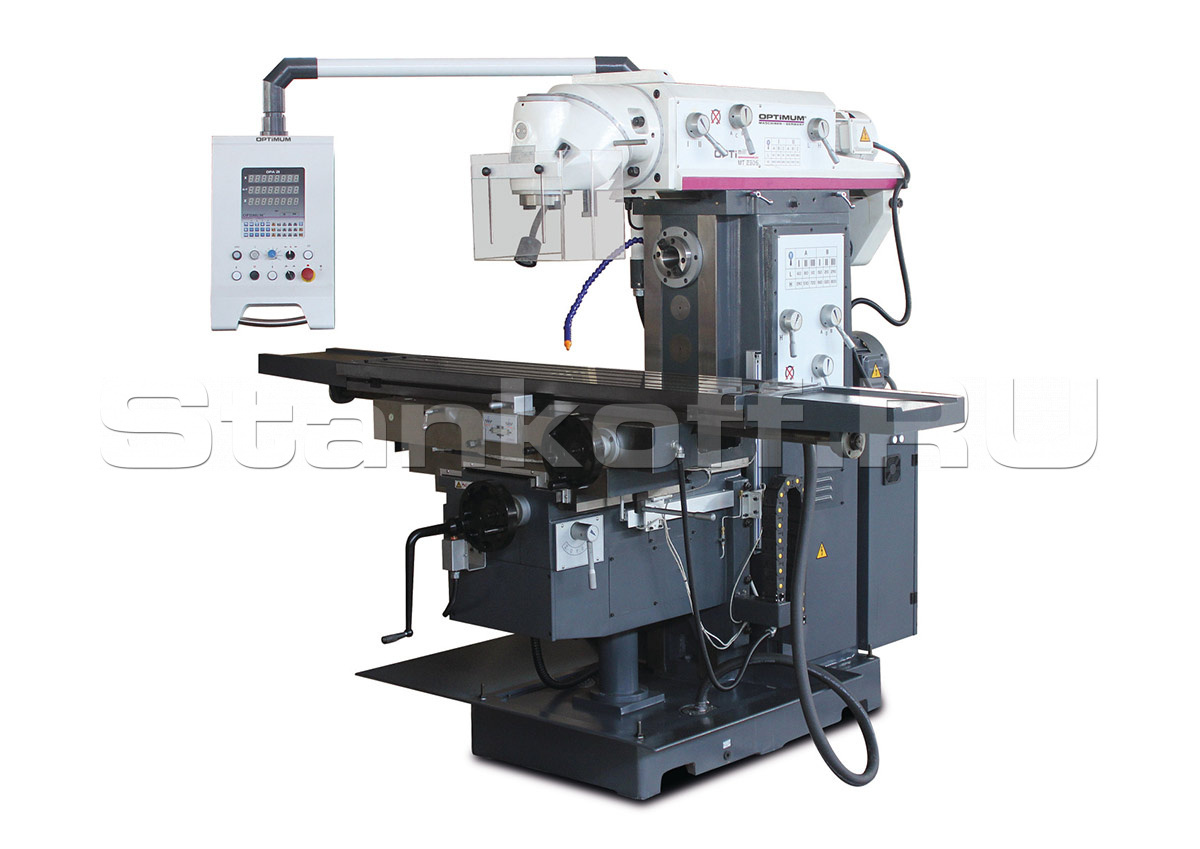

Универсальный фрезерный станок OPTImill МТ 230S
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Универсальность применения и легкость переналадки. Универсальный фрезерный станок с 3-х координатным устройством цифровой индикации для использования на производстве.
Преимущества
- Универсальное применение
- Прочная конструкция
- Плавный ход благодаря шлифованным зубчатым колесам, работающим в масляной ванне
- Тяжелая, цельнолитая конструкция из высококачественного чугуна марки Meehanite
- Все направляющие закалены и регулируются с помощью клиньев
- Центральная система смазки
- Маховики большого диаметра с регулировочной шкалой
- Станочный светодиодный светильник
- Система подачи СОЖ
- Легкость управления переключающими элементами
- Устойчивые плоские направляющие каретки на оси Y и Z
- Автоматическая подача стола по оси X, Y и Z
- Цифровой индикатор положения DPA 21
- Возможность ступенчатого управления системой подачи с помощью серводвигателя
- Несвязанные маховики
- Массивный координатный стол большого размера с высокоточной поверхностью с регулируемыми клиньями и концевыми упорами
- Горизонтальное положение шпинделя для фрезерования

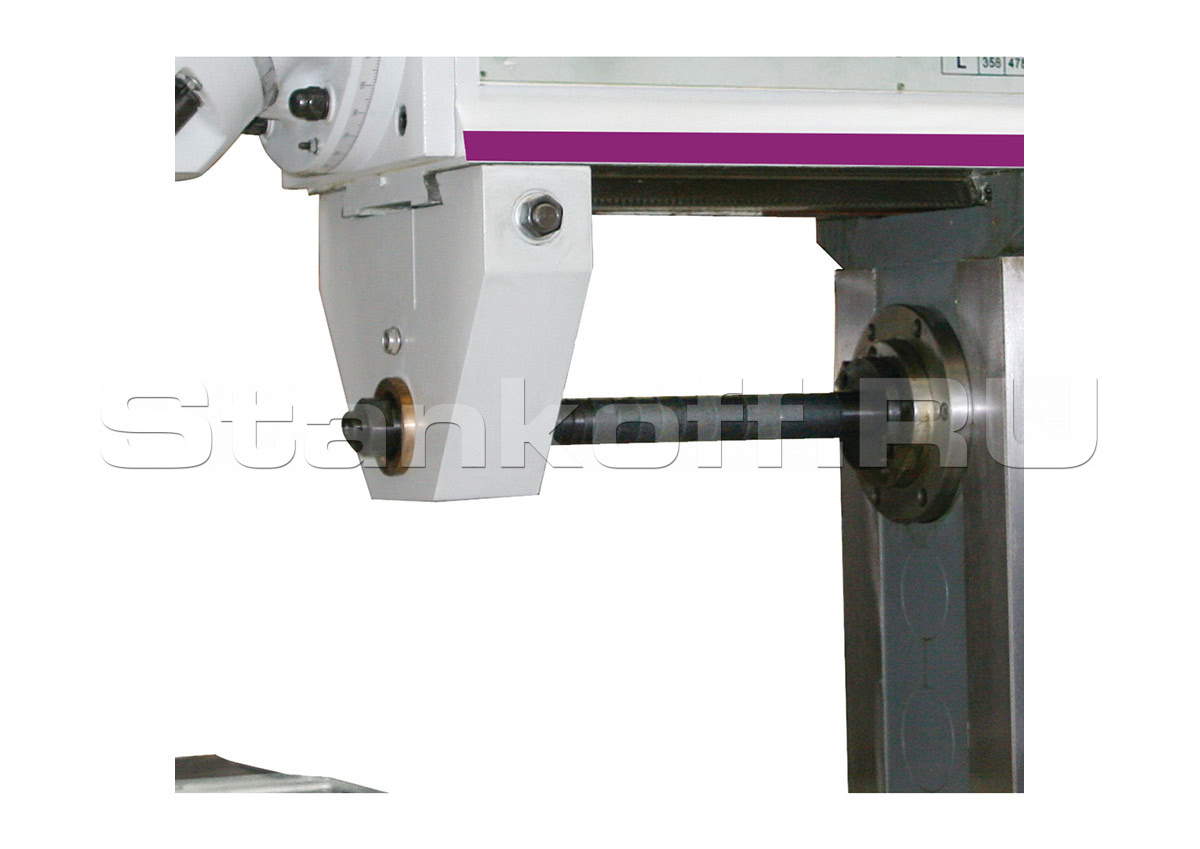

- Держатель горизонтального шпинделя для фрезерования установлен с обратной стороны станка и готов к использованию
- Фрезерная головка с двумя осями вращения может вращаться и поворачиваться на любой угол

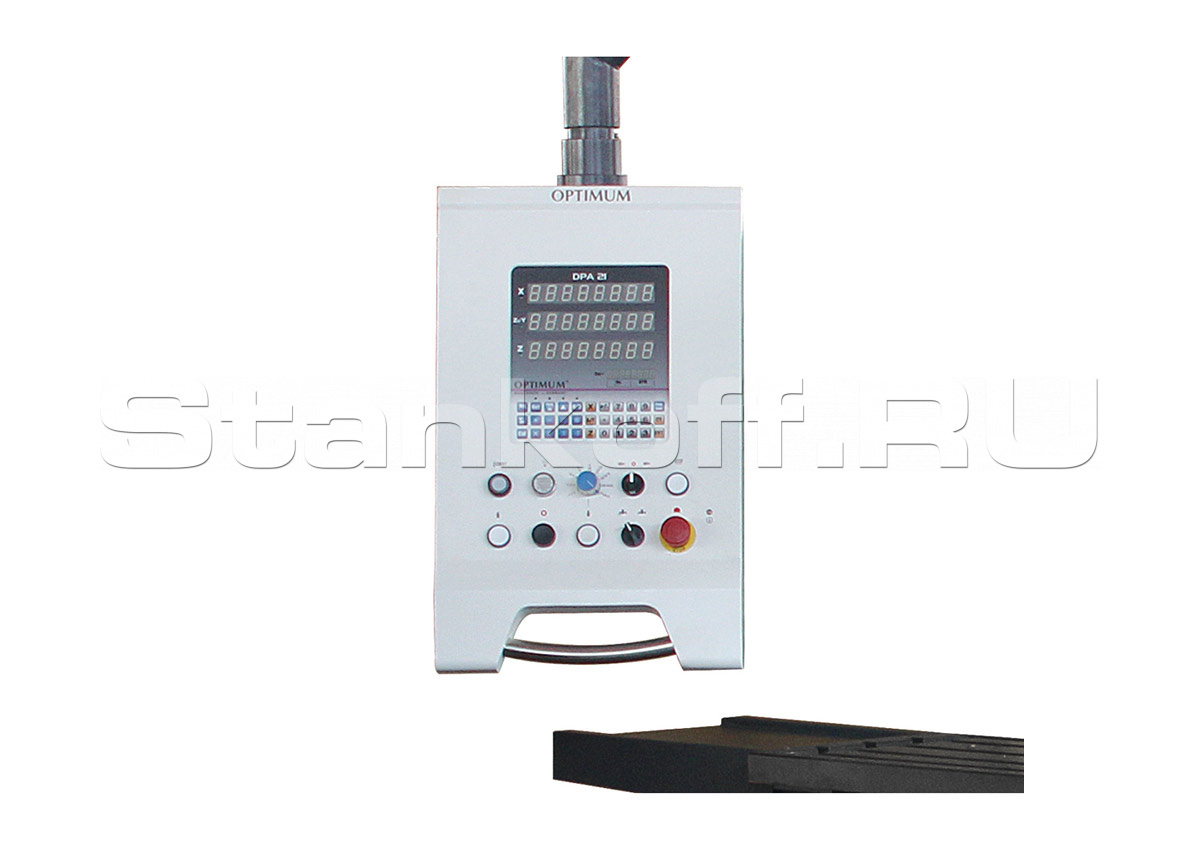

Панель управления
- Встроенная панель управления
- Встроенный цифровой индикатор положения
- Вращаемый вокруг своей оси
| Технические характеристики универсального фрезерного станка OPTImill МТ 230S |
|
| Мощность | 12.5 кВт |
| Напряжение | 380 В |
| Конус шпинделя | М 24 |
| Мах ø сверления | 32 мм |
| Мощность вертикального шпинделя | 4 кВт |
| Мощность горизонтального шпинделя | 5.5 кВт |
| Max ⌀ торцевой фрезы | 160 мм |
| Max ⌀ концевой фрезы | 25 мм |
| Максимальный диаметр рассверливания в стали | 40 мм |
| Размер стола | 1600 х 360 мм |
| Мin расстояние от шпинделя до стола | 196 мм |
| Max расстояние от шпинделя до стола | 646 мм |
| Вылет вертикального шпинделя | 260-810 мм |
| Вылет горизонтального шпинделя | 10-410 мм |
| Поворот шпинделя | 360 ° |
| Частота вращения вертикального шпинделя | 60 - 1750 об/мин |
| Количество скоростей вертикального шпинделя | 12 |
| Частота вращения горизонтального шпинделя | 60 - 1800 об/мин |
| Количество скоростей горизонтального шпинделя | 12 |
| Размер T-образных пазов на столе | 18 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 80 мм |
| Максимальная грузоподъемность | 400 кг |
| Размер Т-образных пазов стола | 18 мм |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 1300 мм |
| Ручное перемещение по оси Y | 300 мм |
| Ручное перемещение по оси Z | 400 мм |
| Автоматическое перемещение по оси X | 30 - 750 мм/мин |
| Автоматическое перемещение по оси Y | 20 - 500 мм/мин |
| Автоматическое перемещение по оси Z | 15 - 375 мм/мин |
| Патрон шпинделя | ISO 50 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости | 360 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости | 360 ° |
| Ход шпинделя | 127 мм |
| Мощность двигателя подачи СОЖ | 0.09 кВт |
| Вес | 2800 кг |
| Вес (брутто) | 3000 кг |

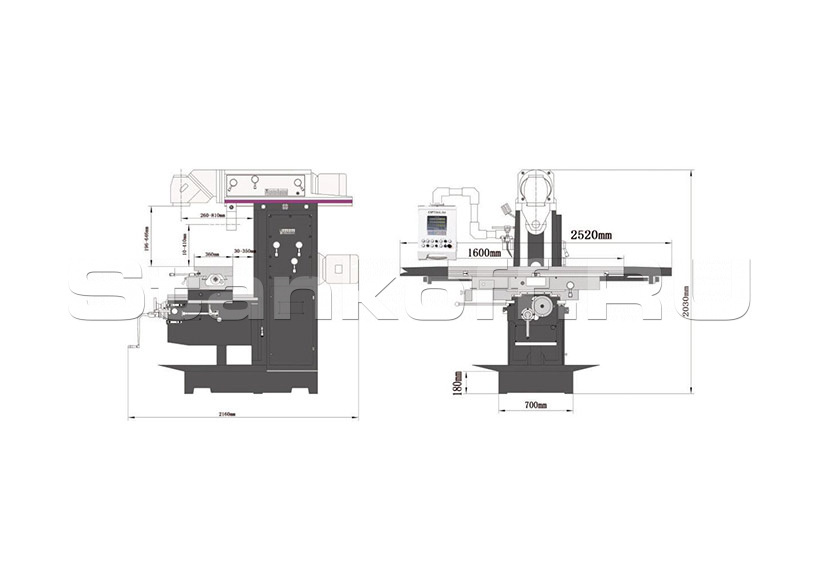

| Габариты (Д*Ш*В) | 2160x2520x2030 мм |
| Габариты упаковки (Д*Ш*В) | 2210x2160x2200 мм |
