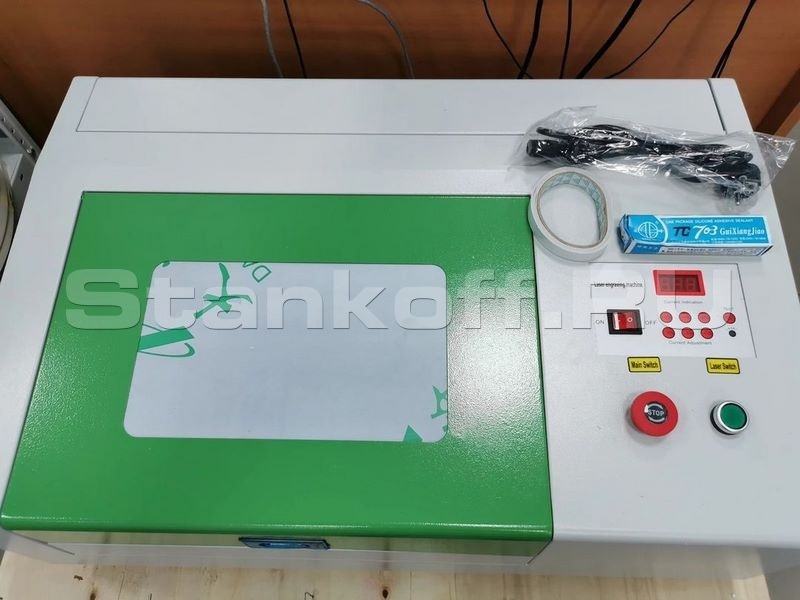

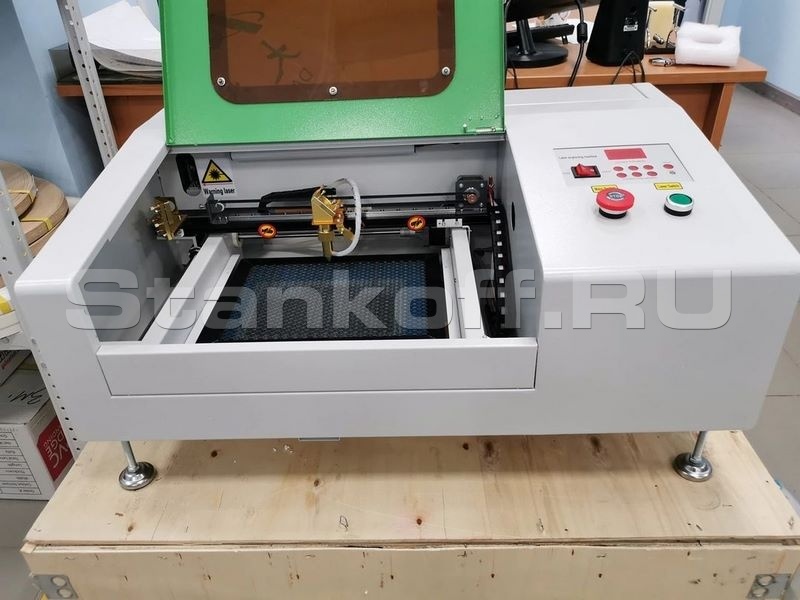

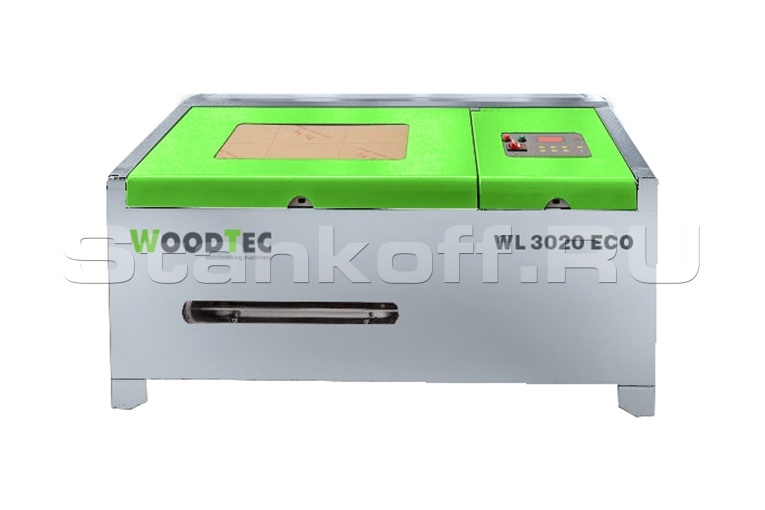

Лазерно-гравировальный станок с ЧПУ WoodTec WL 3020 M2 40W ECO
+7 (995) 888-07-02
Детальное описание
Лазерный станок WoodTec WL 3020 M2 40W ECO предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости.
Виды обрабатываемых материалов
Основное использование в обработке дерева, фанеры. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральны, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики.

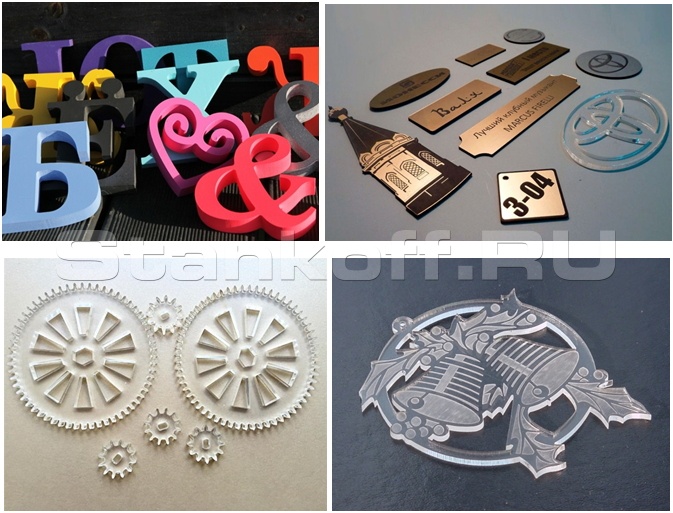

Получаемые изделия
Изделия из древесных материалов
Изделия из пластика
Гравировка на стекле
Гравировка на камне
Гравировка на металле
Конструктивные особенности
Высокоточные линейные направляющие повышенной жесткости
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Приводные ремни
В конструкции станка для перемещения портала и лазерного сопла используются долговечные приводные ремни. Они обеспечивают высокие скоростные характеристики при высокой точности.
Лазерная трубка
На станке WoodTec WL 3020 M2 40W ECO используется лазерная трубка мощностью 40 Ватт.
Высокоточные шаговые двигатели
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Механизм подъема/опускания стола
На станок установлен механизм подъема и опускания стола. Данная опция очень полезна для гравировки на изделиях с большой толщиной, таких как шкатулки, бутылки, для установки оснастки для гравировки изделий, для установки поворотного механизма.
Плата управления М2

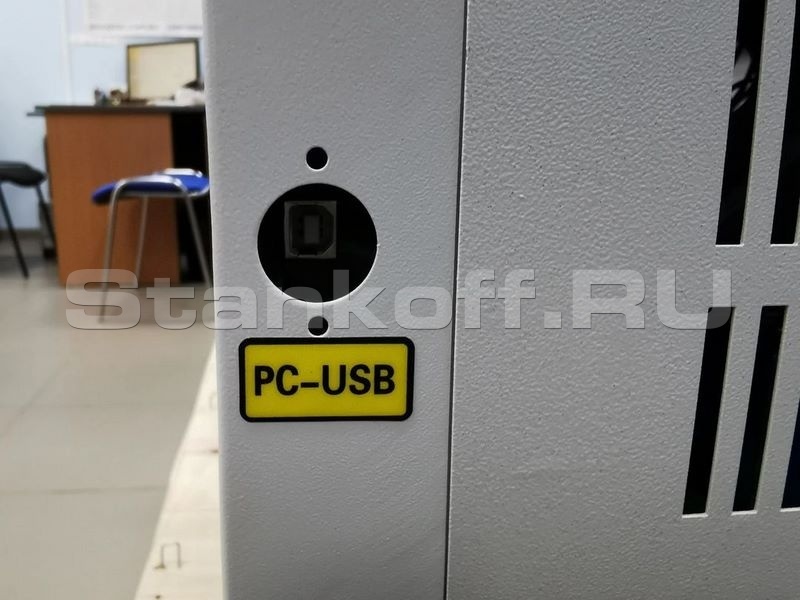

Плата M2 общается с компьютером с помощью специального конвертера CH340G. По умолчанию лазерные станки на базе M2 работают с CorelDraw 2012.
Вытяжной вентилятор
Обеспечивает удаление дыма и газов, образовываемых во время резки материалов, которые могут создавать не только неприятный запах в помещении, но и нанести вред легким человека находящимся рядом со станком.
Воздушной компрессор

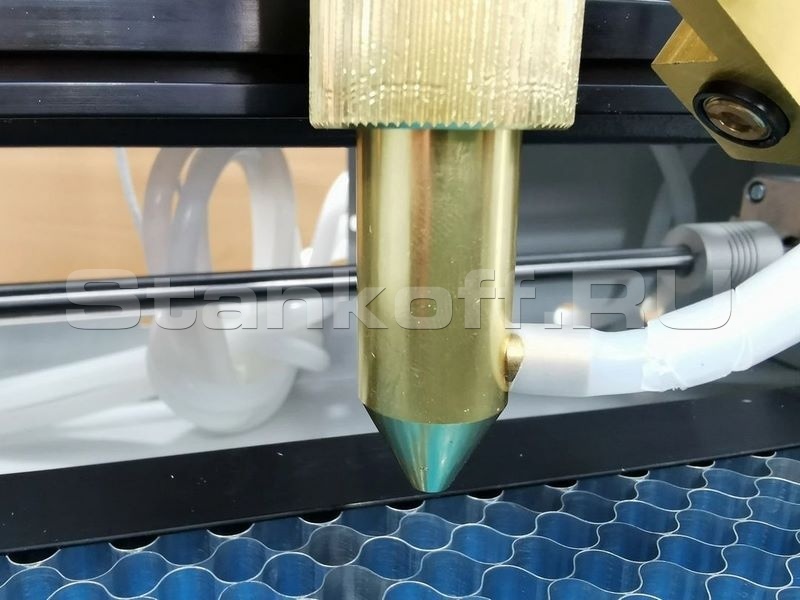

Служит для обдува линзы, предотвращая попадание дыма и копоти. Поток воздуха удаляет продукты горения из зоны обработки.
Программное обеспечение
CorelLaser ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illustrator, AutoCAD).

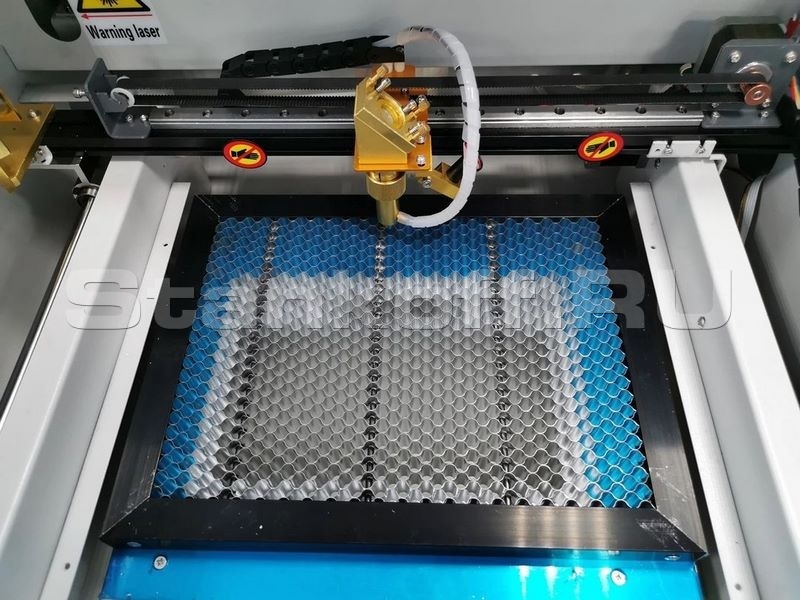

Сотовый стол
Сотовый стол для лазерных станков. Используется для резки небольших деталей или мягких материалов (ткань, кожа, пленка). Детали и материал не проваливают на дно корпуса станка.Таблица скорости реза материала
| Мощность источника | 40W | 60W | 80W | 100W | 130W | ||||
| Материал | Толщина, мм | Скорость, м/мин | |||||||
Акрил |
3 |
10 |
15 |
20 |
25 |
30 |
|||
5 |
5 |
7 |
8 |
10 |
12 |
||||
8 |
2 |
3 |
5 |
6 |
8 |
||||
100 |
2 |
3 |
4 |
5 |
|||||
15 |
0.8 |
1.5 |
2 |
3 |
|||||
20 |
0.3 |
0.5 |
0.7 |
1 |
|||||
25 |
0.2 |
0.3 |
0.4 |
||||||
30 |
0.3 |
||||||||
35 |
|||||||||
40 |
|||||||||
Фанера |
15 |
3 |
|||||||
18 |
1.2 |
||||||||
20 |
|||||||||
МДФ |
3 |
7 |
12 |
15 |
18 |
20 |
|||
5 |
3.5 |
8 |
10 |
13 |
15 |
||||
10 |
3.5 |
5 |
6.5 |
||||||
15 |
3 |
||||||||
18 |
|||||||||
Кожа |
Один слой |
12 |
17 |
20 |
25 |
35 |
|||
Дерево |
3 |
8 |
12 |
18 |
22 |
28 |
|||
5 |
8 |
10 |
18 |
22 |
|||||
10 |
6 |
10 |
13 |
||||||
15 |
5 |
8 |
|||||||
Ткань |
1 лист |
38 |
58 |
98 |
195 |
295 |
|||
| Размеры рабочего стола, мм | 300 х 200 |
| Тип передачи по осям | Ременная |
| Тип рабочего стола | Реечный |
| Тип электродвигателей перемещения | Шаговые |
| Максимальная толщина резки, мм | До 6 |
| Скорость резки, мм/мин | 0 - 960 |
| Скорость гравировки, мм/мин | 0 - 1000 |
| Тип лазерной трубки | CO 2герметичная лазерная трубка с водяным охлаждением |
| Мощность лазерной рубки, Вт | 40 |
| Тип охлаждения трубки | Жидкостное |
| Точность позиционирования, мм | ≤ ± 0,01 |

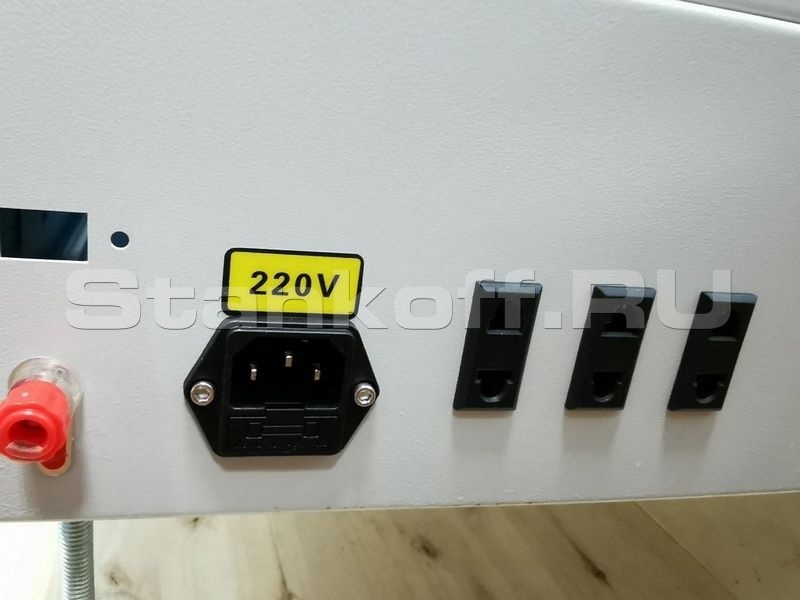

| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 1 |

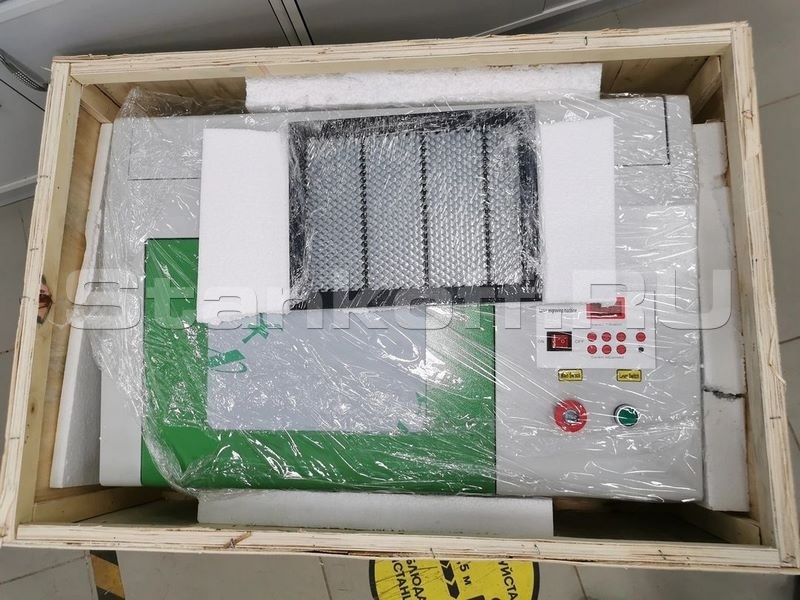

| Габаритные размеры станка в упаковке | 930 |
| Длина, мм | 930 |
| Ширина, мм | 650 |
| Высота, мм | 420 |
| Вес, кг | 50 |
