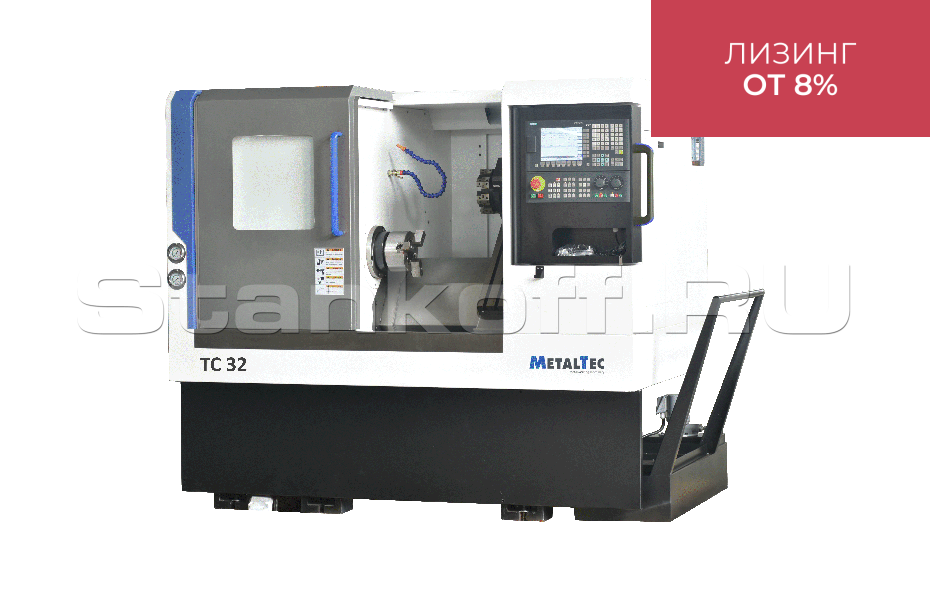

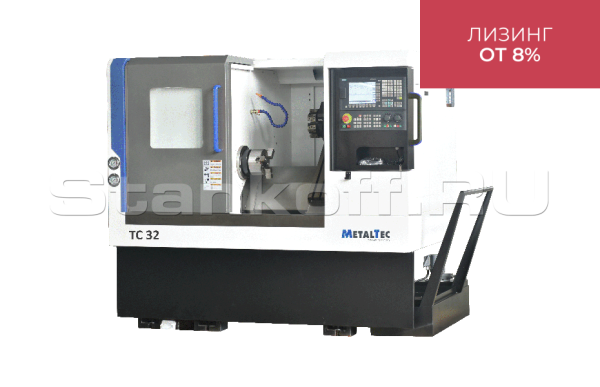

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32 Подробное описание и цена >>>

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32L Подробное описание и цена >>>

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 36 Подробное описание и цена >>>

Детальное описание

Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 32 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

За счет наклонной массивной чугунной станины данный станок обладает превосходной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
Направляющие качения (Тайвань);
Полное кабинетное ограждение;
Проходное отверстие шпинделя 56 мм;
Станина имеет индукционную закалку с твердостью > HRC50;
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность.

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия;
Эргономичный дизайн и удобное расположение основных модулей станка;
Станок компактный, занимает мало пространства на производстве;
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
Чугунная станина сводит на нет рабочие вибрации;
Мощный двигатель для стабильной и высоко производительной работы;
Система установки и смены инструмента для решения технических задач любой сложности;
Подача смазочно-охлаждающей жидкости в зону резки;
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
Кабинетная защита;
Шкаф с электрокомпонентами, степень защиты IP54.

3-кулачковый гидравлический патрон 160 мм;
5,5 кВт электродвигатель шпинделя;
6-ти позиционная револьверная голова;
Система ЧПУ Siemens 808D Advanced;
Серводвигатели Siemens по осям Х/Z;
Автоматическая система смазки направляющих;
Система подачи охлаждающей жидкости (СОЖ);
Вспомогательный источник света;
Кабинетная защита;
Комплект ЗИП.

Опции

8-ми позиционный револьверный держатель инструмента;
Деталеуловитель;
Автоматический податчик прутка Fedek;
Стружечный конвейер;
Система управления FANUC 0i-TF PLUS.

Конструктивные особенности

SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.

Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

Монолитная литая массивная станина из чугуна

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

Направляющие качения HIWIN (Тайвань)

Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

Револьверная 6-ти позиционная головка

Максимальное количество устанавливаемых инструментов головки составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм и расточными блоками диаметром 25 мм.

Высокоточный шпиндель

Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

Конструкция блока базирования шпинделя

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

Высокоскоростной электродвигатель главного привода

Станок оснащен высокоскоростным серводвигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 7,5 кВт.

Шарико-винтовая передача (класс точности С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

Гидравлический патрон

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм.

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка.

Система подачи СОЖ

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Максимальная длина обработки (Расстояние между центрами), мм	250
Максимальный диаметр обработки над станиной, мм	350
Максимальный диаметр обработки над суппортом, мм	185
Шпиндель
Максимальные обороты	4000 об/мин
Проходное отверстие шпинделя, мм	56
Торец шпинделя	A 2-5
Диаметр патрона, мм	160
Перемещение суппорта
Ход по оси Х, мм	350
Ход по оси Z, мм	300
X/Z ускоренное перемещение, м/мин	15 / 15
Инструментальный резцедержатель
Тип	6-ми позиционная револьверная голова
Количество инструмента	6
Размер инструмента, мм	20 x 20
Двигатель
Мощность двигателя, кВт	5,5
Насос СОЖ, ватт	120
Габаритные размеры:
Тип станины	наклонная
Длина, мм	2600
Ширина, мм	1300
Высота, мм	1700
Вес, кг	1350
Габаритные размеры в упаковке:
Длина, мм	2760
Ширина, мм	1700
Высота, мм	2050
Вес, кг	1550
