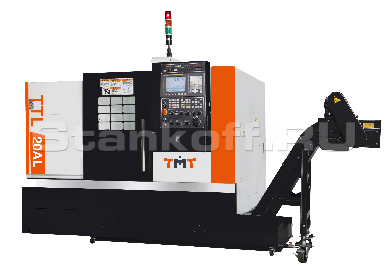

Токарный станок с ЧПУ TTL-20AL
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Конструктивные особенности

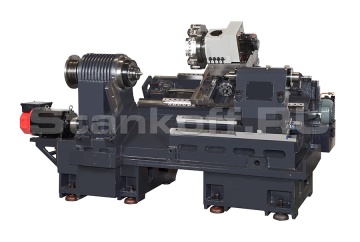

Станина
Цельнолитая станина спроектирована с учетом оптимальной системы рёбер жесткости и структуры, с использованием анализа методом конечных элементов (FEM-анализ). Угол наклона станины 30°. Станина имеет заниженный центр тяжести для облегчения удаления стружки и улучшенный эргономичный дизайн. В TTL-серии также опционально предлагается вариант расположения стружечного конвейера сзади станка.

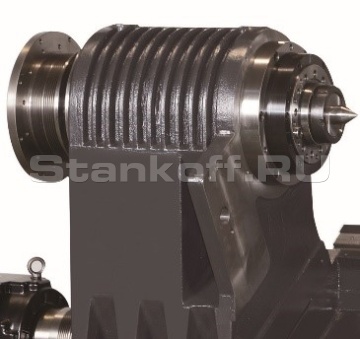

Шпиндель
В шпинделе расположены каналы, предотвращающие попадание пыли и грязи. Возможно несколько исполнений по отверстию в шпинделе: TTL-20A / AL – Ф66 мм.
Гидравлическая система
В стандартной комплектации применяется гидравлическая система с низким уровнем шума и высоким моментом, повышающая прижимную силу револьвера при смене инструмента.

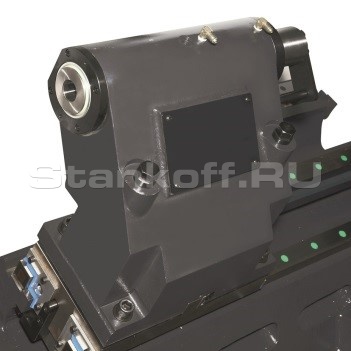

Задняя бабка
Модель TTL-20AL в базовой комплектации оснащается ручной гидравлической задней бабкой. Особо жесткая конструкция задней бабки и гидравлической пиноли уменьшает вибрации в процессе обработки.

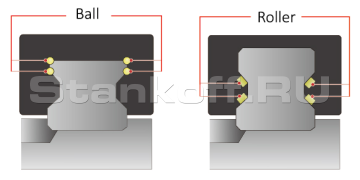

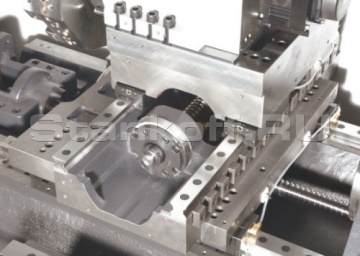

Роликовые линейные направляющие
Станки оснащаются высокопроизводительными роликовыми линейными направляющими, которые имеют большую жесткость и выдерживают большие нагрузки по сравнению с шариковыми направляющими.
Прямой привод ШВП позволяет передавать энергию привода без потерь.

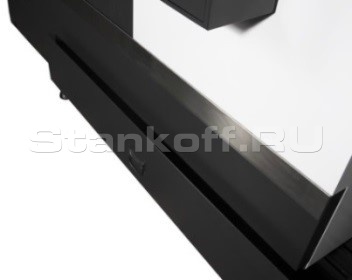

Бак СОЖ может выдвигаться спереди станка для легкого доступа при чистке и обслуживании.
Базовая комплектация
| Базовая комплектация | Система ЧПУ FANUC 0i-TF, Р1 экран LCD 8,4’’ |
| 3-х кулачковый гидравлический патрон 8" (203 мм) | |
| 10-ти позиционный гидравлический револьвер | |
| Ручная гидравлическая задняя бабка МК4 | |
Комплект инструментальных блоков для револьвера: - 5 расточных блока; - 4 блока для наружной обработки; - 1 блок для подрезки торца. |
|
| Набор переходных втулок Н40Ф10,12,16,20,25 мм по 2 шт каждой | |
| Линейные роликовые направляющие качения | |
| Сигнальная лампа | |
| Педаль управления гидравлическим патроном | |
| Система подачи СОЖ | |
| Система автоматической смазки | |
| Лампа рабочего освещения | |
| Установочные болты + опоры | |
| Руководство по эксплуатации и обслуживанию | |
| Функция жесткого нарезания резьбы | |
| Стружечный конвейер + бак | |
| Интерфейс RS232 / PCMCIA | |
| Теплообменник | |
| Автоматическое отключение питания | |
| Инструментальный ящик и инструменты | |
| Трансформатор 25 кВА с кабелем 5м для подключения к электрошкафу |
| Система ЧПУ | FANUC 0i-TF,Р1 |
| Обработка | |
| Диаметр над станиной | 560 мм |
| Максимальный диаметр над суппортом | 365 мм |
| Максимальный диаметр точения | 400 мм |
| Максимальная длина обработки | 550 мм |
| Межцентровое расстояние | 650 мм |
| Размер патрона | Гидравлический патрон 8" (203 мм) |
| Максимальный диаметр прутка (калиброванного) | 52 мм |
| Шпиндель | |
| Частота вращения шпинделя | 4200 об/мин |
| Посадка шпинделя | А2-6 |
| Диаметр отверстия шпинделя | 66 мм |
| Перемещения | |
| Ускоренные по осям X / Z | 30 / 30 м/мин |
| Рабочие по осям X / Z | 10000 мм/мин |
| Диапазон перемещений по X | 230 мм (205+25) |
| Диапазон перемещений по Z | 600 мм |
| Точность позиционирования | 0,005 мм |
| Повторяемость | 0,003 мм |
| Направляющие | Линейные направляющие качения |
| Инструментальная система | |
| Тип | 10-ти позиционный гидравлический |
| Размеры инструмента | O.D.: 25х25 мм, I.D.: 40 мм |
| Задняя бабка | |
| Диаметр пиноли | 70мм |
| Конус пиноли | Конус Морзе 4 |
| Двигатели | |
| Мощность привода шпинделя (постоянная / 30 мин.) | 11 / 15 кВт |
| Мощность привода по осям X / Y / Z | 1.8 / 1.8 кВт |
| Прочее | |
| Требуемое электропитание | 25 кВА |
| Емкость бака СОЖ | 100 л |
| Вес станка | 3700 кг |
| Габаритные размеры станка | 2674x1682x1700 мм |
