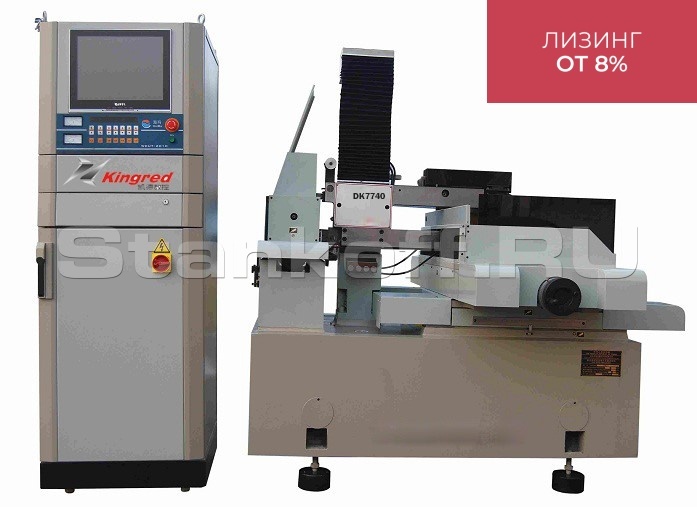

Проволочно-вырезной электроэрозионный станок однопроходный DK7750
Детальное описание
Электроэрозионный проволочно-вырезной станок предназначен для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяет обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и.т.д.. Главное условие - материал должен быть электропроводным.

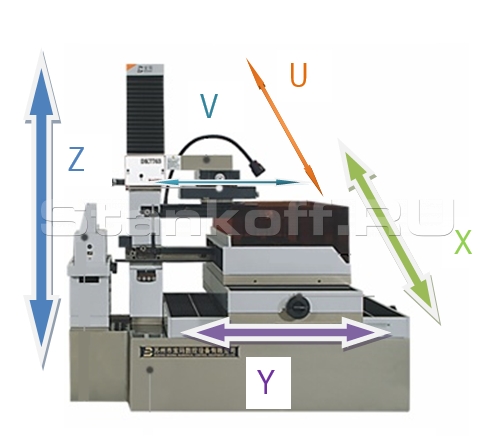

Схема обработки
Отличительные особенности
- Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
- Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
- Многопроходная обработка для достижения шероховатости поверхности Ra 2,5 мкм
- Возможность использования молибденовой и вольфрамовой проволоки
- Точность обработки 0,015 мм
- Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD
- ЧПУ на базе надежной и эффективной Windows XP
Стойка управления
Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.
В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.
Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.
Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 8А, максимальная эффективность резки – 250 мм2/мин, шероховатость поверхности до Ra ≤ 2,5 um.
Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др.
Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.
Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.
Стойка управления
Функции системы ЧПУ
- Определение кромки заготовки
- Определение центра отверстия
- Функция «Автотехнолог»
- Возврат в исходную точку
- Режим имитации
- Защита от порыва проволоки
Перемещение рабочего стола X×Y, мм | 500 × 630 |
Рабочий стол, мм | 570 х 910 |
Максимальная толщина резания, мм | 500 |
Максимальный угол наклона проволоки | ±6°/80 мм |
Максимальная нагрузка на стол, кг | 800 |
Тип конструкции направляющих проволоки | регулируемая |
Максимальная производительность, мм 2/мин |
250 |
Средняя эффективная производительность, мм 2/мин |
170 |
Наилучшая шероховатость поверхности, мкм | Ra 2,5 |
Диаметр проволоки, мм | Ø0,12–0,25 |
Максимальный рабочий ток, А | 8 |
Общая потребляемая мощность, кВт | 2 |
Точность обработки, мм | 0,015 |
Электропитание | 3 фазы × 380 В × 50 Гц |
Габариты станка, мм | 1800×1900×1800 |
Масса станка | 1900 |
