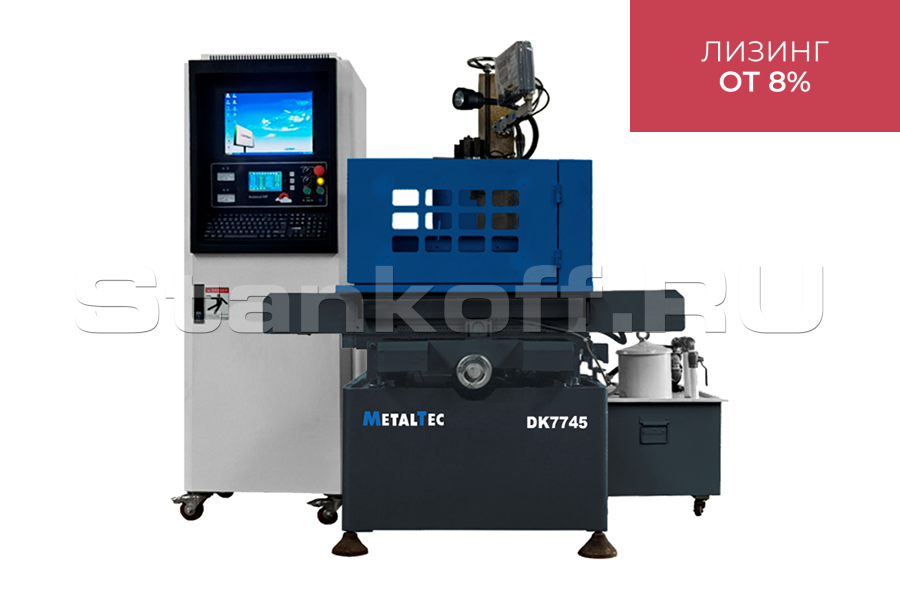

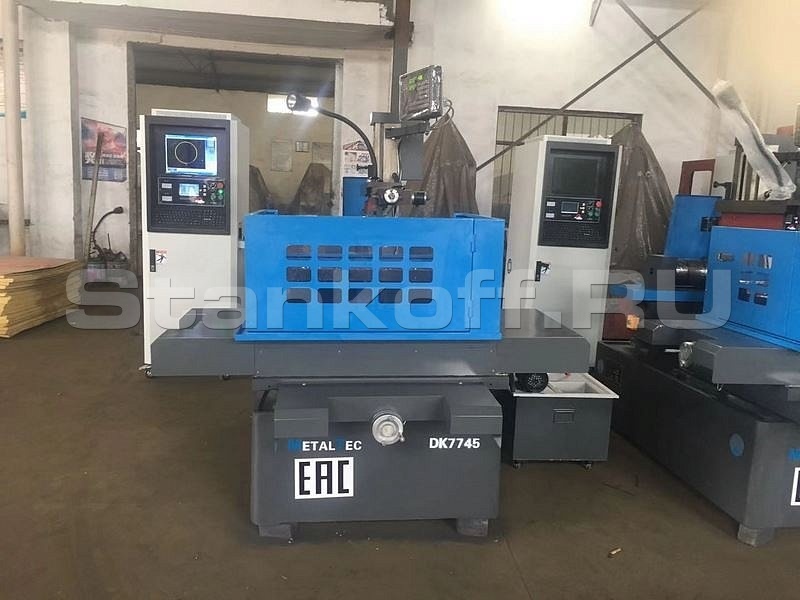

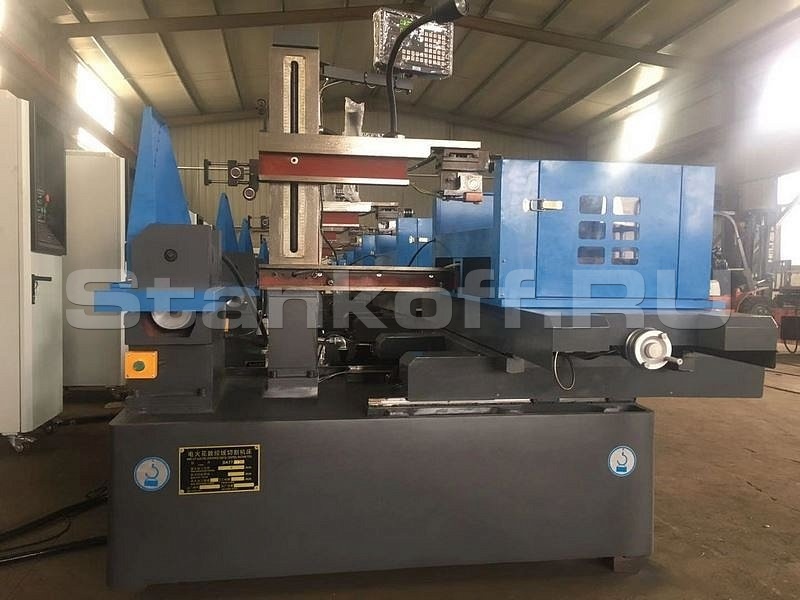

Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M


Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M Электроэрозионный проволочно-вырезной станок многопроходной DK 7745 M
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

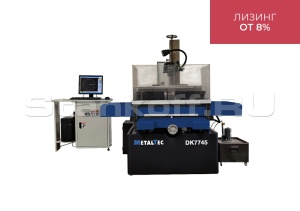

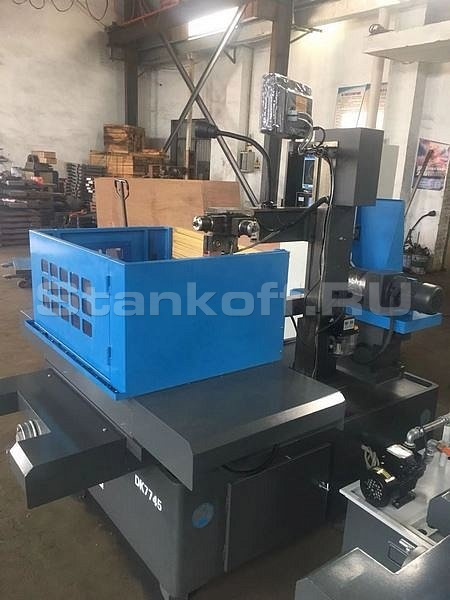

Электроэрозионный проволочно-вырезной станок Metaltec DK 7745 M предназначен для производства различных типов металлических изделий. Основное преимущество электроэрозионной обработки заключается в том, что ее можно использовать для обработки любого материала, если он является токопроводящим.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

Возможно обрабатывать детали из карбида вольфрама или титана, которые трудно обрабатывать традиционными методами резания.

Электроэрозионная обработка позволяет обрабатывать закаленные детали. В то время как другие методы обработки должны быть выполнены до того, как заготовка будет закалена с помощью термообработки, электроэрозионная обработка также может быть применена к закаленному материалу.

Таким образом, можно избежать любой потенциальной деформации в результате термической обработки.

Отличительные особенности

  • Станок позволяет обрабатывать любые токопроводящие материалы, различной твердости.
  • Отсутствует любая стружка.
  • Поверхность заготовки не деформируется из-за отсутствия термического и механического влияния.
  • Изготовление деталей сложной формы и малых размеров.
  • Простота конструктива станка увеличивает его надежность в процесс эксплуатации.
  • Проволочный электрод используется многократно, удешевляя процесс производства.

Преимущества

  • Высокая мощность генератора импульсов позволяет обрабатывать на высокой скорости.
  • Встроенная система ЧПУ – Autocut, на русском языке.
  • Усиленная станина для обработки деталей большой массы.

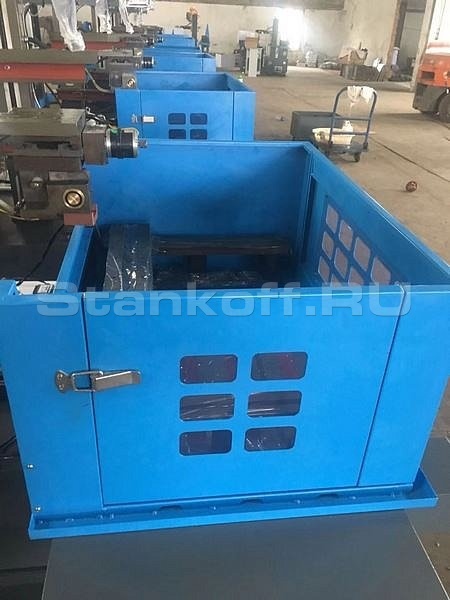

  • Пластиковый усиленный защитный экран рабочей зоны.

Получаемые изделия


Конструктивные особенности

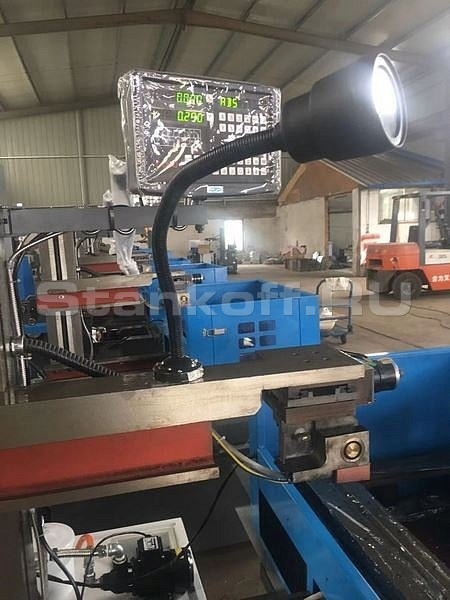

Комплект оптических линеек (УЦИ)

Комплект оптических линеек (УЦИ)

Дискретность шкалы измерения – 5 мкм.

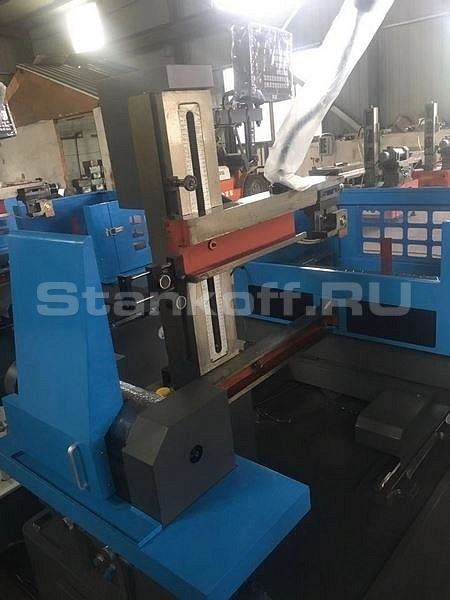

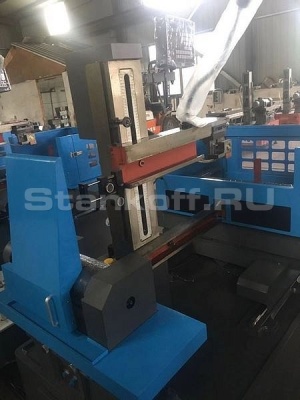

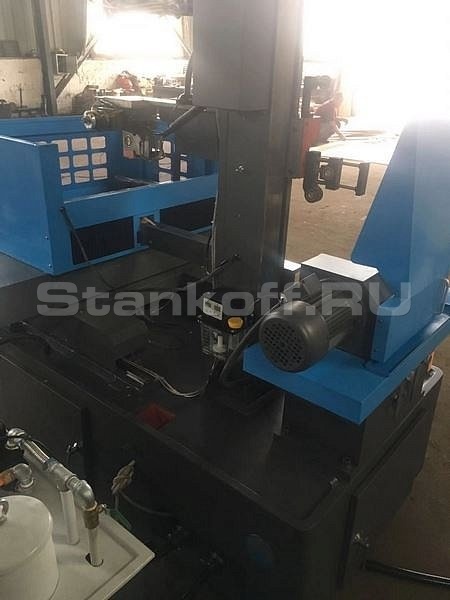

Узел натяжения и перемотки проволки

Узел натяжения и перемотки проволки

Позволяет многократное использование проволоки. С узла подается проволока в рабочую зону. Для обработки используется молибденовая проволока, перемотка реверсная, благодаря чему 200 метров проволоки хватает на 40 часов работы.

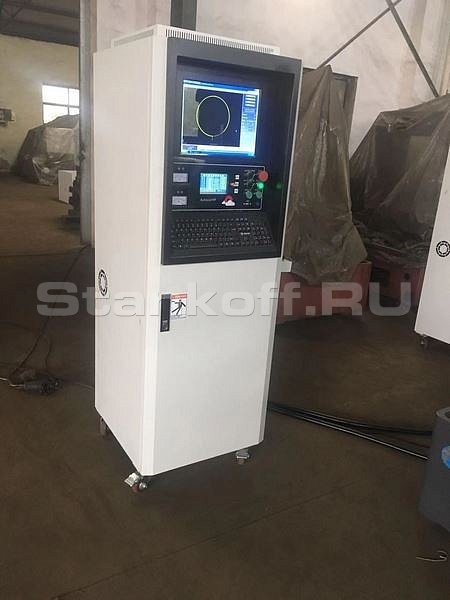

Встроенная CAD/CAM система на основе

Встроенная CAD/CAM система на основе "AutoCAD"

Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.
Русифицировано.

Централизованная система смазки

Централизованная система смазки

Удобство в обслуживании узлов станка и сокращение времени на смазку.

Тип Многопроходной
Режущий ток, А ≤ 6
Шероховатость, мкм 1,2 - 2,5
Рабочая точность, мм 0,012
Потребляемая мощность станка, кВт ≤ 2
Линейка с цифровым дисплеем, мм 0,005
Направляющие
Линейные

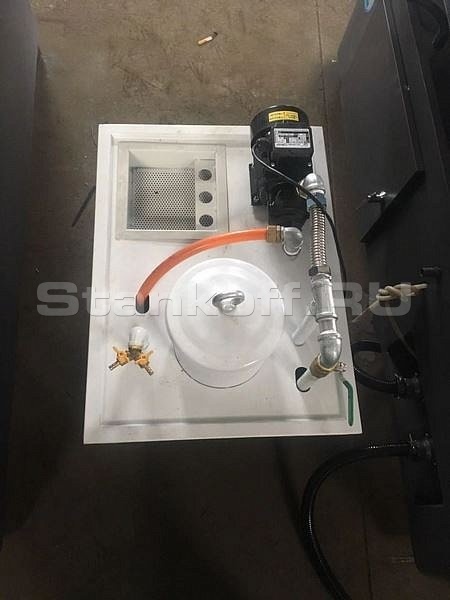

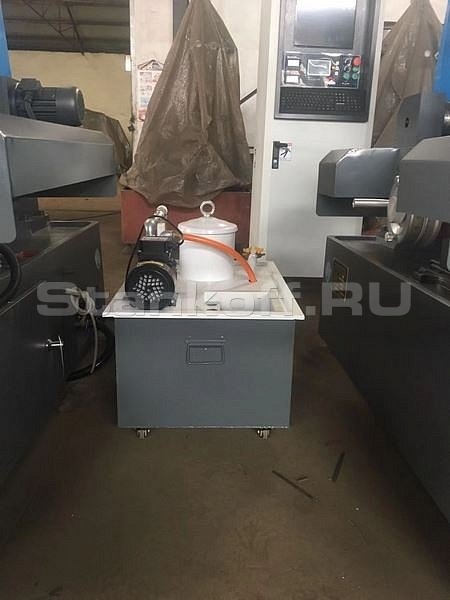

Насосная станция Высокого давления
Объем резервуара, л 50
Биение (колебания) на трубке хранения проволоки, мм ≤ 0,01
Рабочий стол
Ход рабочего стола, мм 450 × 550
Размер рабочего стола, мм 810×560
Допустимая нагрузка на стол, кг 400
Обработка детали
Макс. толщина обрабатываемой детали, мм 450
Макс. конус обрабатываемой детали ± 3 ° / 80 мм
Эффективность резки, мм2 / мин ≤ 150
Проволока
Диаметр проволоки, мм 0,12 ~0,20
Скорость проволоки, м/с 5,8 - 11,5
Габаритные размеры
Длина, мм 1750
Ширина, мм 1650
Высота, мм 1850
Вес, кг 1300
