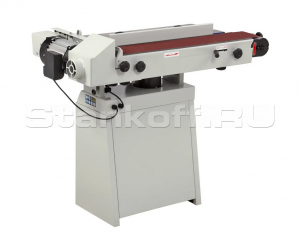

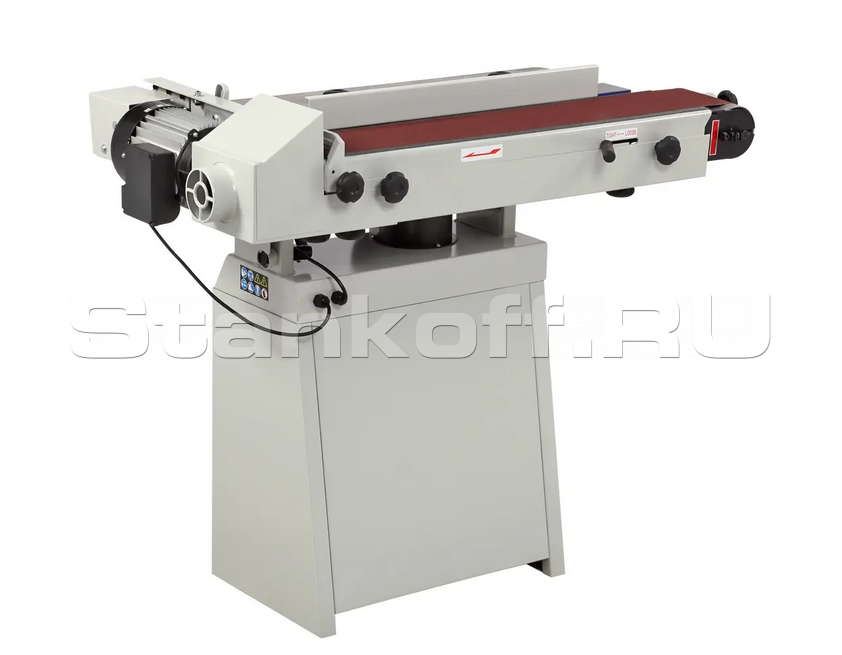

Станок для шлифования кантов EOS-91

Станок BELMASH EOS-91 предназначен для окончательной обработки абразивным материалом поверхностей заготовок из древесины, древесных материалов и пластика с помощью движущейся шлифовальной ленты.

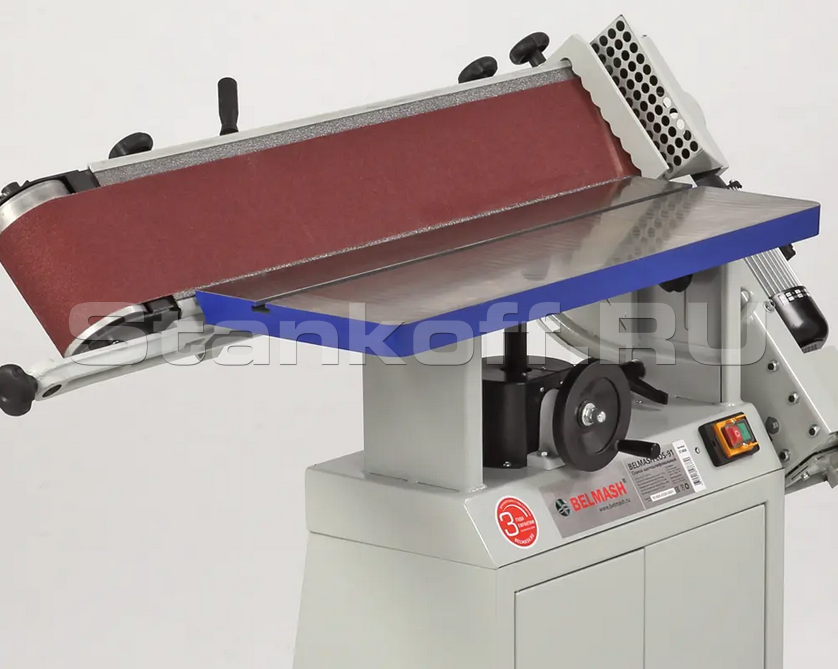

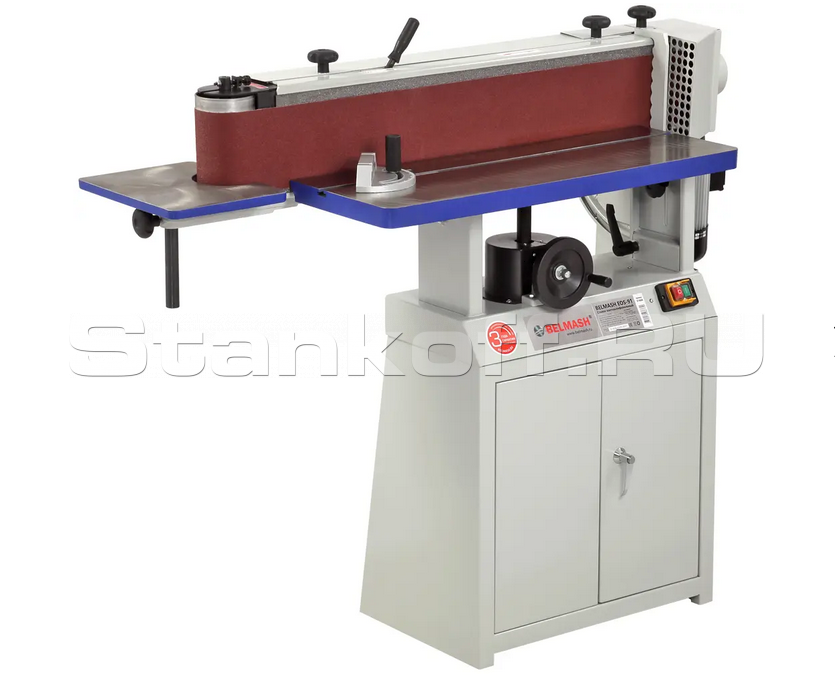

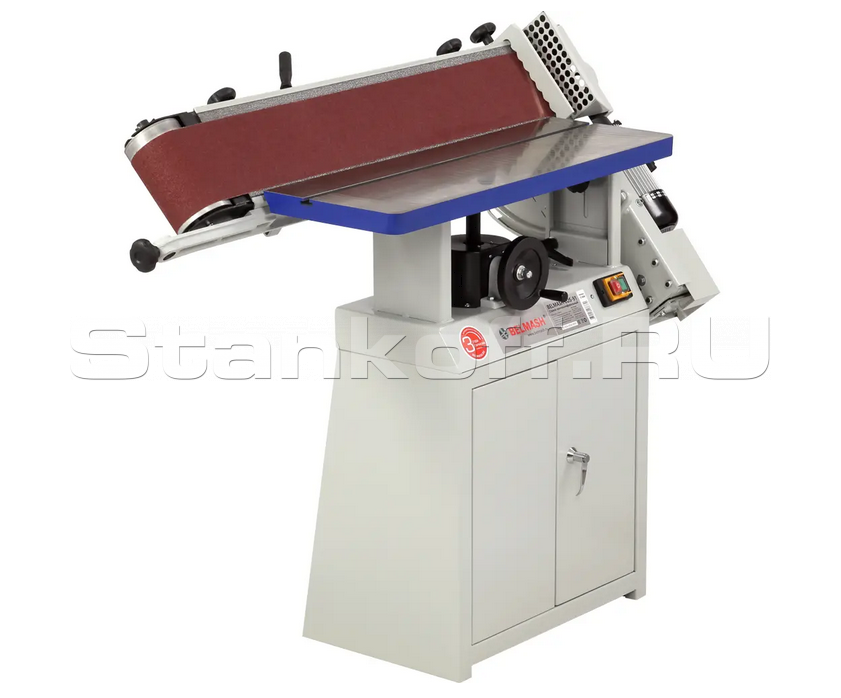

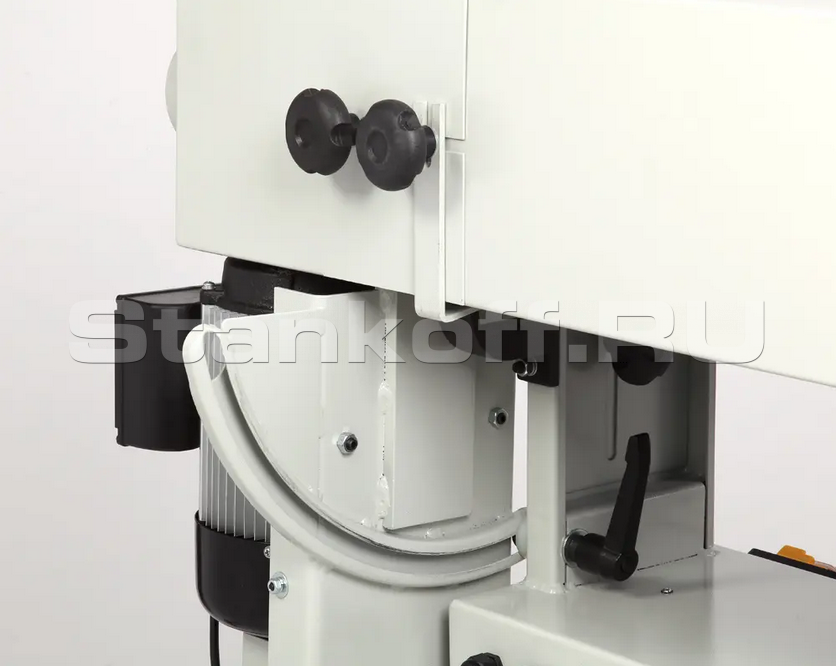

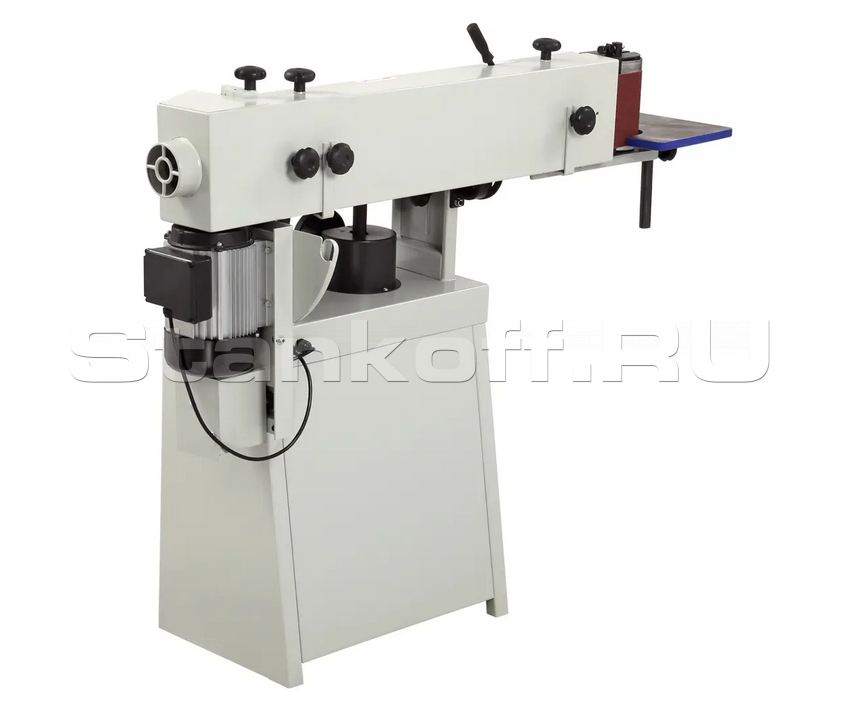

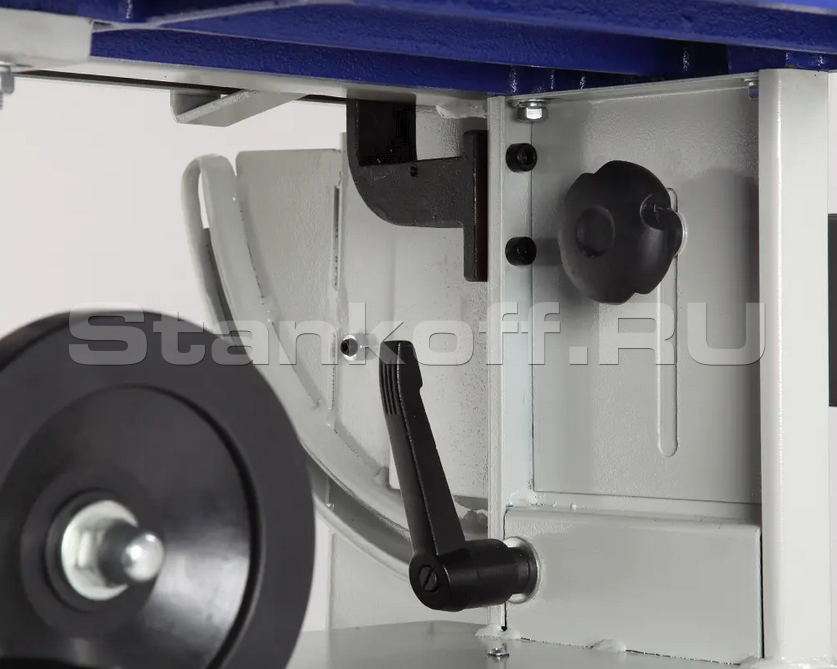

Конструктивно он представляет собой шлифовальный блок с приводом и двумя рабочими столами, размещенными на основании. У ленточного блока предусмотрена регулировка угла наклона от 0 до 90 градусов. Рассчитан на подключение к сети 230 В. Имеется аналогичная модель BELMASH EOS-91/380 для подключения к электросети 400 В.

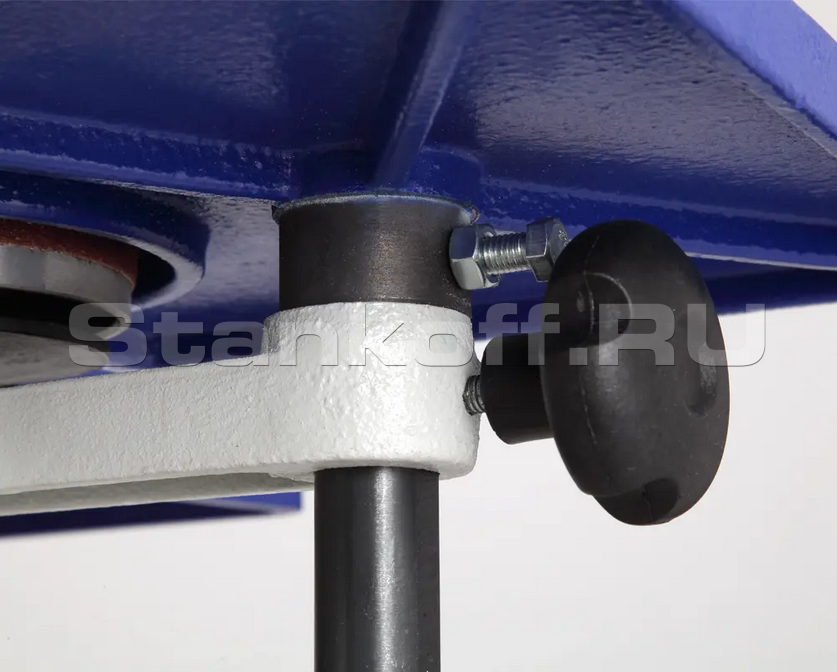

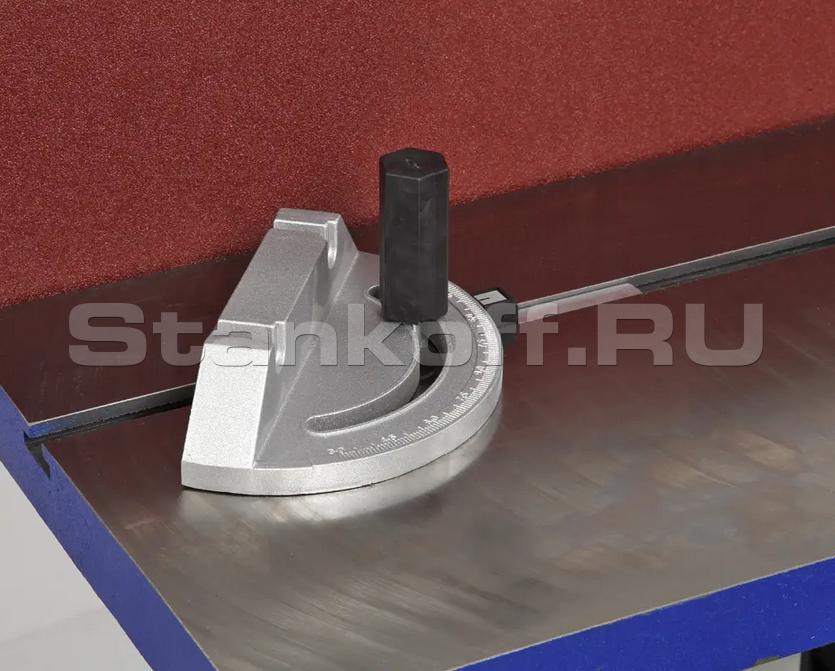

В движение ленту приводит однофазный асинхронный двигатель мощностью 2200 Вт. Ее скорость движения 16 м/с. Механизм осцилляции улучшает качество процесса шлифования. Амплитуда колебаний -12,5 мм. Поэтому при ширине ленты 152 мм максимальная высота обработки составляет 160 мм. Рабочие столы выполнены из чугуна и прошли фрезерное шлифование, имеют регулировку по высоте. В паз основного рабочего стола можно установить параллельную направляющую или угловой упор. Поэтому можно обрабатывать не только канты, но и пласть. Назначение малого стола - шлифование заготовок с внутренним радиусом закругления до 55 мм.

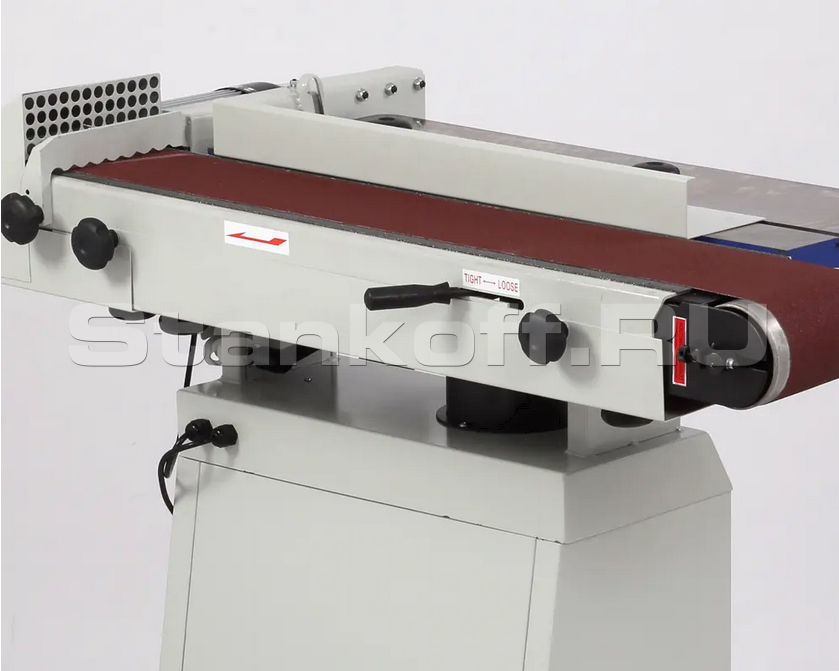

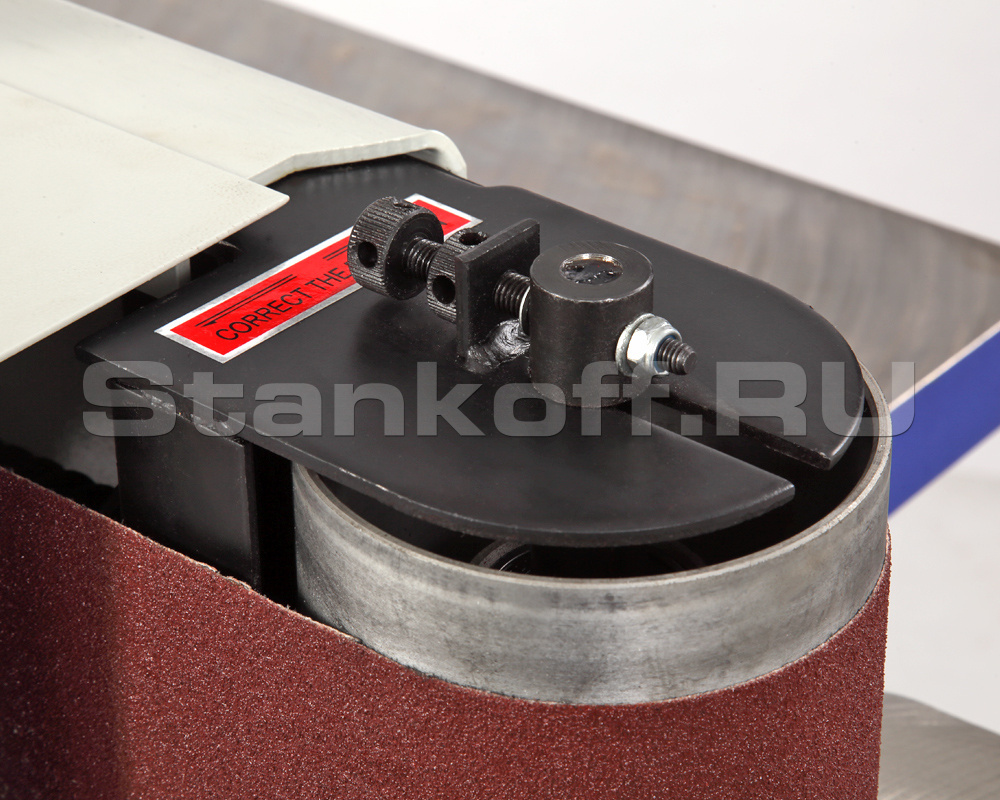

Система быстрого натяжения позволяет оперативно сменить или отрегулировать ленту, исключить «убегание».

Для подключения к вытяжным установкам справа от шлифовального блока предусмотрен специальный кожух с патрубком диаметром 100 мм.

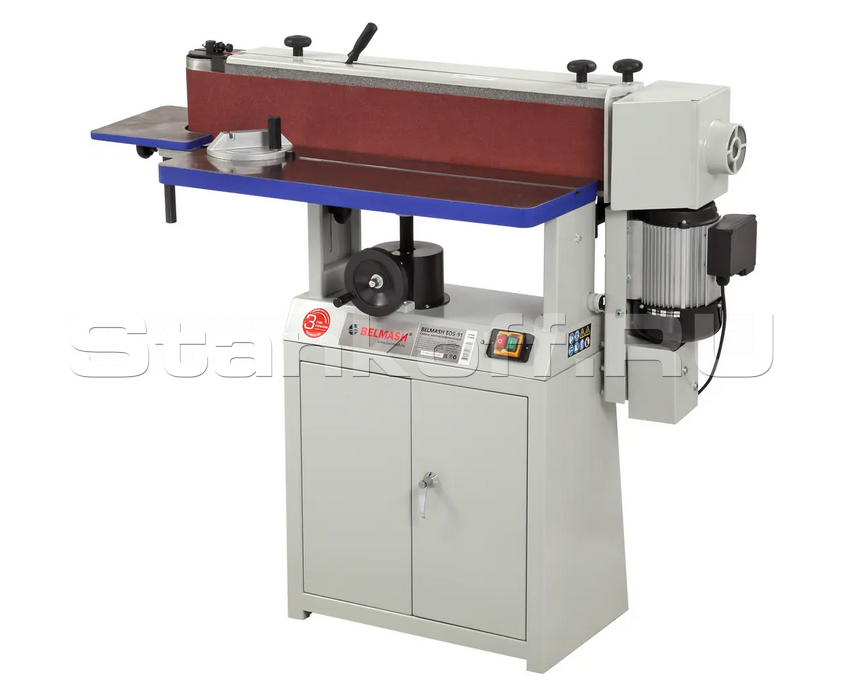

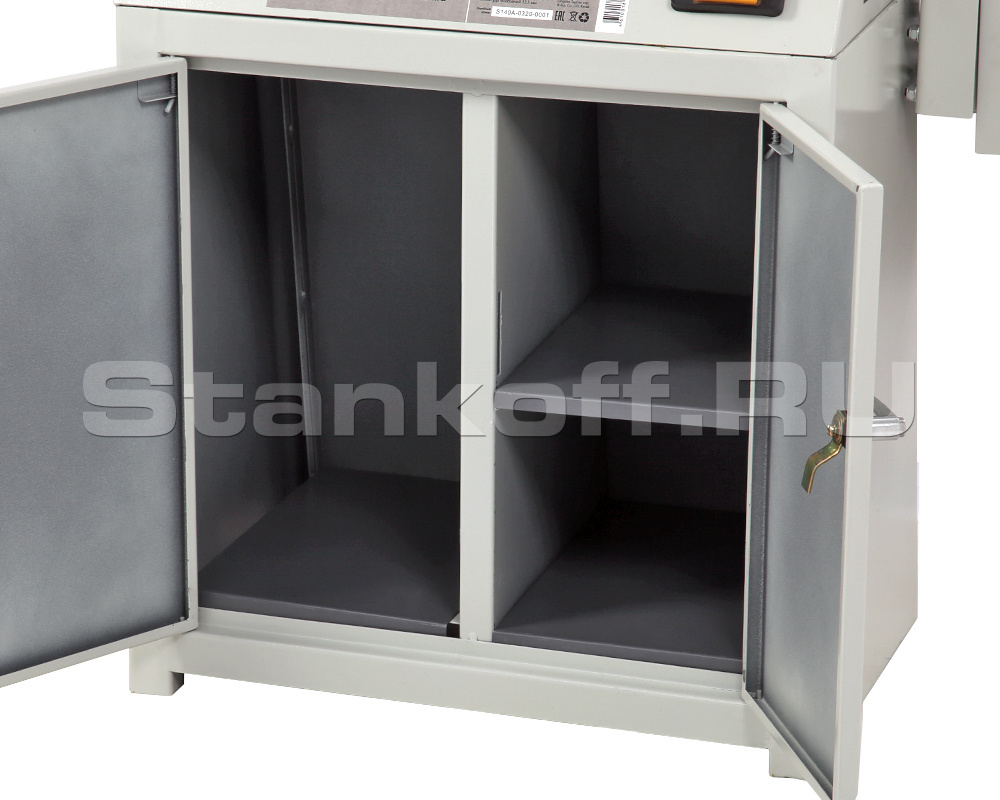

Особого внимания заслуживает основание станка. Оно полностью закрыто и имеет распашные дверки в передней части. Внутри установлена полка, что позволяет использовать пространство под станиной для хранения принадлежностей и инструмента.

1. Станок шлифовальный в сборе
2. Крепеж
3. Руководство по эксплуатации
4. Ключ шестигранный
5. Ключ специальный
6. Рукоятка
7. Стойка
8. Рукоятки
9. Крепеж параллельной направляющей
10. Станок шлифовальный в сборе
11. Крепежный узел
12. Кронштейн рабочего стола
13. Упор угловой
14. Упор
15. Параллельная направляющая
16. Патрубок пылесборника
17. Стол рабочий (малый)
18. Упаковка
