Детальное описание

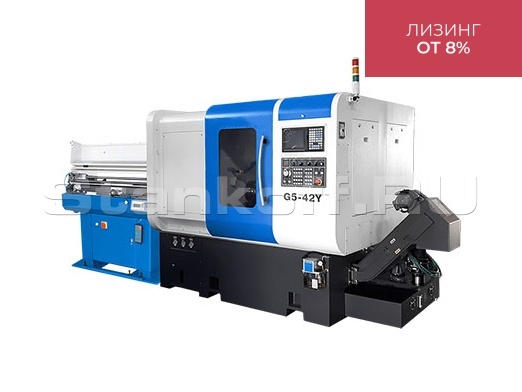

Токарно-фрезерные центры серии G5-Y предназначены для изготовления в автоматическом цикле сложных деталей из стали в том числе нержавеющей, меди, латуни и других материалов с диаметром обточки до 130 мм, диаметром прутка от 42 мм до 60 мм и длиной обработки до 160 мм.

На станке производятся сложные операции:

Обтачивание простых и сложных поверхностей;
Нарезание резьбы;
Накатывание резьбы;
Отрезка;
Развёртывание;
Сверление;
Фрезерование приводным инструментом.

Область применения

Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли своё применение в автомобилестроении, приборостроении, производстве комплектующих для гидравлических и пневматических систем и др. производствах.

Получаемые изделия

Фитинги из стали используемые в нефтеперерабатывающей промышленности.

Резьбовые фитинги используются в основном для газовых труб и труб водоснабжения.

Соединительные элементы из стали используемые в пищевой промышленности.

Схема обработки

Конструктивные особенности

Станина

Рационально спроектированная станина с инструментальными суппортами. Позволяет осуществлять много осевую обработку одновременно несколькими инструментами. Наличие демпфирующих элементов из минерального камня улучшает антивибрационную стойкость и позволяет получать в процессе обработки детали с высоким классом чистоты поверхности.

Шпиндель

На станке применяется высокоточный жесткий шпиндель, специально разработанный для высокоскоростного точения, а именно до 6000 об/мин. Шпиндель имеет полноценную С-ось. Используются прецизионные подшипники класса Р4, предоставляя высокую осевую тяговую способность. Это обеспечивает повышенную точность при проведении ответственных резов.

Тормоз шпинделя

Гидравлический тормоз шпинделя способен обеспечить плавное движение по оси С - для обработки с небольшим торможением. Тормоз на шпинделе поглощает всю вибрацию при проведении сложных фрезерных работ и тем самым обеспечивает стабильную точность на всём цикле обработки детали.

ЧПУ Syntec

Стойка управления Syntec — это полноценный административный центр, который дает возможность управлять станком без подключения к персональному компьютеру. Это полный аналог системы Fanuc. При этом данная система наиболее проста в освоении и дальнейшем управлении.

Преимущества Syntec:

Конструкция «все в одном» — не требуется дополнительное управляющее оборудование;
Сенсорное управление с экрана;
Возможность импульсного и последовательного контроля много осевого движения;
Простая графика;
Доступная стоимость по сравнению с аналогами других производителей.

Автоматическая система смазки

Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска по таймеру или заданному интервалу времени.

Основной подвижный инструментальный суппорт G5-42Y

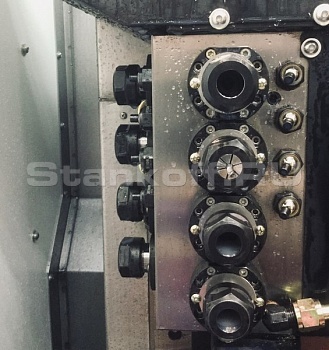

На станке установлен подвижный инструментальный суппорт, который перемещается по линейной траверсе по осям Z*X*Y. На суппорте установлены 4 осевых и 4 радиальных приводных инструмента для фрезерования. Также блок для фиксированного инструмента, 5-ти резцов для точения и 4-х инструментов для расточки. Для сокращения цикла обработки, синхронно возможно фрезеровать, точить, сверлить и производить другие операции. Это позволяет быстро менять инструмент и уменьшать «холостое» время при обработке до 40%.

Задний инструментальный суппорт G5-42Y

Задний инструментальный суппорт предназначен как для установки расточного инструмента, так и крепления вращающегося центра для фиксации при обработке длинных заготовок и используется как задняя бабка. В линейке есть модификация станка с полноценным противошпинделем.

Стандартная комплектация

Крепление заготовки

Гидравлический цанговый патрон предназначен для эффективного зажима заготовок при обработке небольших деталей на высоких оборотах. Зажим-разжим управляется с помощью ножной педали. Преимуществом является то, что конструкция такого патрона обеспечивает достаточное усилие зажима даже при небольшом значении крутящего момента, фиксация детали происходит в процессе обработки.

Уловитель готовых деталей

В стандартной комплектации установлен уловитель готовых деталей. Позволяет принимать детали из зоны обработки в автоматическом цикле. Делает весь процесс обработки безостановочным.

Конвейер удаления стружки

В стандартной комплектации на станок устанавливается конвейер для удаления стружки, ленточного типа, который позволяет работать на станке без остановок на обслуживание и поддерживать рабочую зону станка без загромождения стружкой.

Дополнительная комплектация

Система ЧПУ

Станок может оснащаться стойками ЧПУ:
FANUC 0i-TF + 10.4" монитор + Manual Guide i;
MITSUBISHI M70;
SIEMENS 828D/ 840D;

Автоподатчик прутка

Предназначен для подачи прутка непосредственно зону резания и обеспечивает работу станка в автоматическом режиме.

Маслоотделитель (Сепаратор СОЖ)

Маслоотделитель или сепаратор СОЖ служит для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ.

Максимальный диаметр точения, мм	130
Максимальная длина обработки, мм	160
Перемещение по оси Х, мм	225
Перемещение по оси Z, мм	235
Перемещение по оси Y, мм	385
Перемещение по оси Х1, мм	440
Перемещение по оси Z1, мм	350
Шпиндель
Диаметр отверстия шпинделя (об пруток), мм	42
Конус шпинделя	А2 - 5
Диапазон частот вращения шпинделя, об/мин	40 - 6000
Мощность шпинделя, кВт	7,5
Основной инструментальный суппорт
Число инструментальных позиций для точения (под резец), шт.	5
Размер инструмента (резец), мм	20*20
Размер инструмента (расточной), мм	25
Число инструментальных позиций для осевой обработки (под расточной инструмент), шт.	4
Число приводных инструментальных позиций (осевых) / серия цанги для зажима инструмента	4 / (ER20)
Число приводных инструментальных позиций (радиальных) / серия цанги для зажима инструмента	4 / (ER20)
Мощность привода инструмента, кВт	2
Противошпиндель
Диаметр отверстия шпинделя, мм	-
Конус шпинделя	-
Диапазон частот шпинделя, об/мин	-
Мощность противошпинделя, кВт	-
Задний инструментальный суппорт
Число инструментов для осевой обработки (под расточной инструмент), шт.	5
Диаметр расточного инструмента, мм	25
Габаритные размеры
Длина, мм	2500
Ширина, мм	1900
Высота, мм	1800
Вес станка, кг	3600
