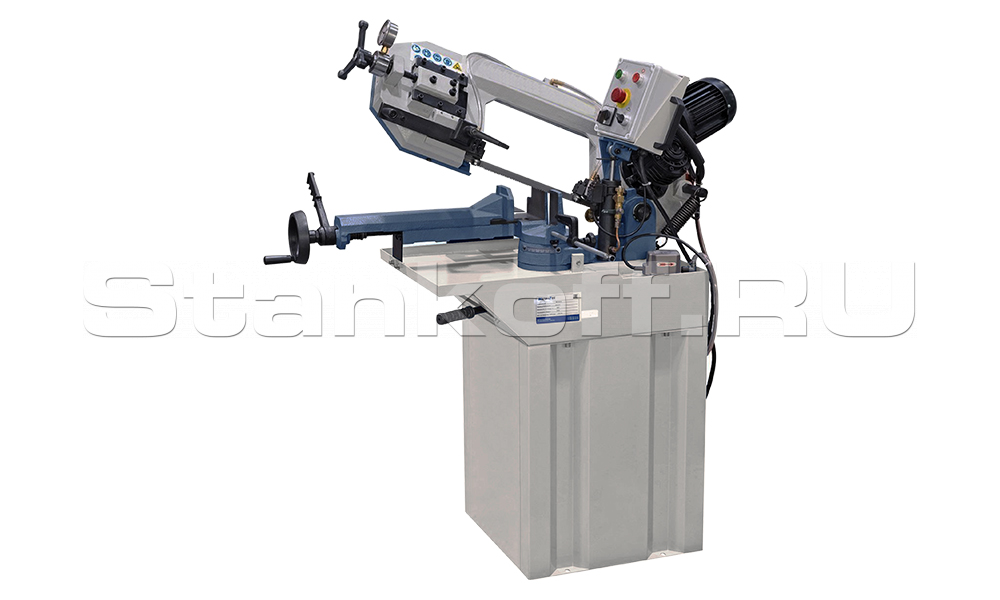

Ленточнопильный станок для резки металла MetalTec BS 170 FHE 220 V
Детальное описание
Ленточнопильный станок MetalTec BS 170 FHЕ - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ленточнопильных станков по металлу
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – до 60°
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
Конструктивные особенности
![Регулировка положения пильной рамы](https://www.prostanki.com/img/upload/JzYknsmrwM9nNg_546516531.jpeg)
Регулировка положения пильной рамы
Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.![Быстрая смена инструмента](https://www.prostanki.com/img/upload/xGSKMnDxqEy8M7_8991225903.jpeg)
Быстрая смена инструмента
Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.![Надежные механические тиски](https://www.prostanki.com/img/upload/UtGjK6zUTm15Sm_1169824118.jpeg)
Надежные механические тиски
Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.![Жесткая и массивная станина](https://www.prostanki.com/img/upload/GvamqI010aRCPO_2021530768.jpeg)
Жесткая и массивная станина
Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.![Система гидроразгрузки](https://www.prostanki.com/img/upload/kseFnoT8L1yBUj_5553898814.jpeg)
Система гидроразгрузки
Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).![Управляемые направляющие с подшипниками](https://www.prostanki.com/img/upload/2J0XFrNnyjiz4i_9412430030.jpeg)

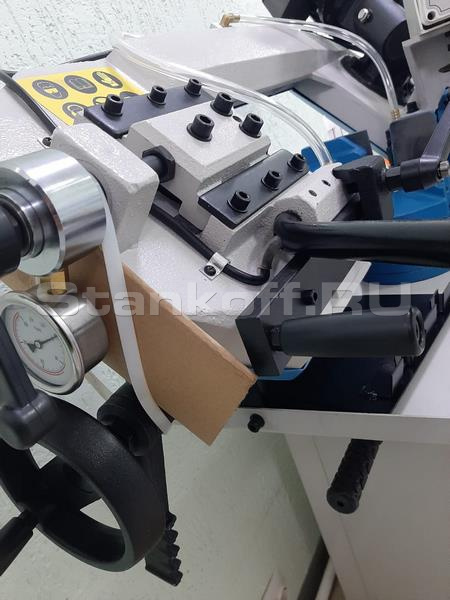

Управляемые направляющие с подшипниками
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).![Поворотная пильная рама](https://www.prostanki.com/img/upload/841WWsMKj5FqbH_2740256231.jpeg)
Поворотная пильная рама
Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху.Мощность двигателя, Вт | 950 (220 В) |
Размеры пильного полотна, мм | 2110 x 20 x 0,9 |
Скорость резания, м/мин | 65 (220 В) |
Угол разворота пильной рамы, ° | 0, 30, 45, 60 |
Сечение обрабатываемой детали при – 90°, мм | ●170
■ 140 x 140 ▅ 210 x 140 |
Сечение обрабатываемой детали при – 45°, мм | ● 120 мм
■ 110 x 110 мм ▅ 130 x 110 мм |
Сечение обрабатываемой детали при – 60° | ● 70 мм
■ 60 x 60 мм ▅ 170 x 60 мм |
Высота стола, мм | 970 |
Габаритные размеры: | |
Длина, мм | 1150 |
Ширина, мм | 560 |
Высота, мм | 930 |
Вес (нетто), кг | 141 |
Вес (брутто), кг | 168 |
