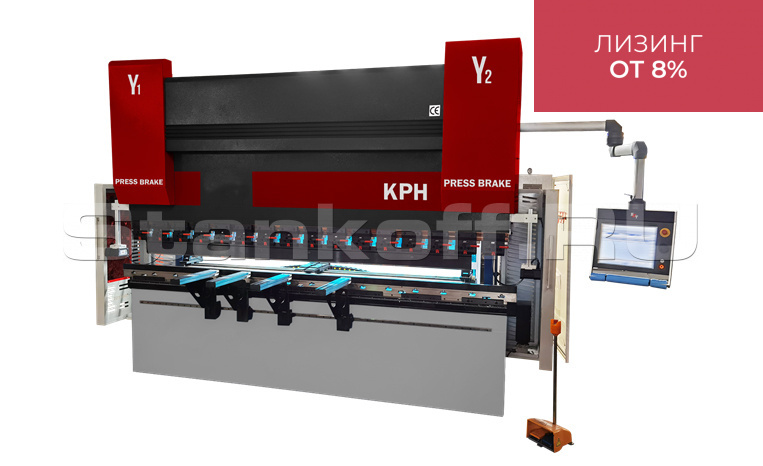

Синхронизированный гидравлический листогибочный пресс KPH 100-3200R

Гидравлический листогибочный пресс применяется для изготовления различных деталей практически во всех отраслях машиностроения. В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.

Управляемые ЧПУ оси: Y1, Y2 (перемещение траверсы) и X (задний упор), ось R (ось задние упоры вверх - вниз). Перемещение траверсы обеспечено по направляющим с антифрикционным покрытием рабочих поверхностей. Траверса и гидравлические цилиндры пресса изготовлены из нормализованной стали, а их рабочие поверхности подвергнуты высокоточной механической обработке.
Жесткая, моноблочная, стальная, сварная конструкция станины обеспечивает минимальные значения деформаций даже при максимальных нагружениях

Delem DA58T (Нидерланды)

2D программирование процессов гибки;
Сенсорный дисплей TFT 15’’;
Функция диагностики;
Автоматический контроль по 4-м осям + управление компенсацией прогиба и расчет усилия по заданным параметрам гибки;

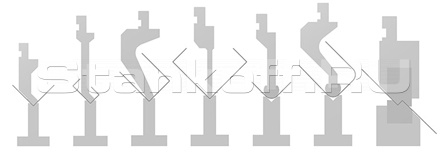

Библиотека пуансонов и матриц;
Автоматическая или ручная установка последовательности сгибов;
Автоматическая настройка рабочих скоростей;
Хранение и вызов программ;
Диалоговая программа имеет несколько языков.

Электрогидравлическая синхронизация

Электрогидравлическая синхронизация осей Y1 и Y2 с системой компенсации деформации силовой конструкции
(корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

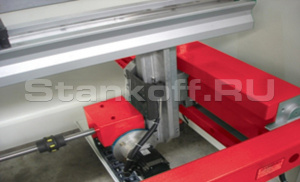

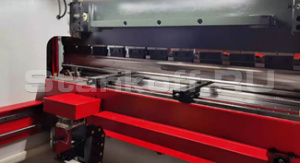

Электромеханический задний упор

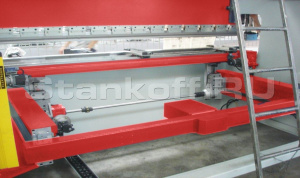

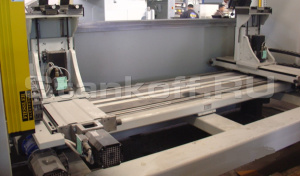

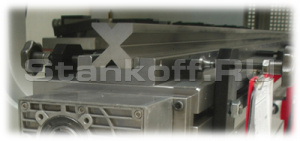

Электромеханический задний упор с автоматическим перемещением по оси X имеет ход 500мм. Премещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

Два подвижных передних суппорта регулируемых по ширине и высоте

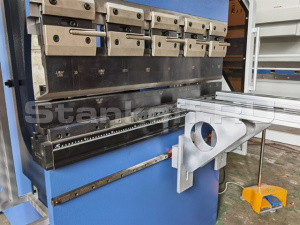

Комплект секционных держателей

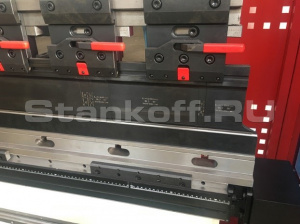

Комплект секционных держателей для пуансонов с устройством быстрого крепления, тип Amada/Promecam.

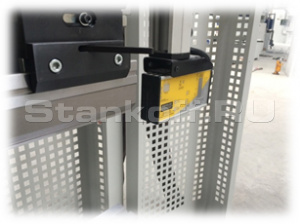

Электронно-оптические линейки положения ползуна OPKON (Турция) с точностью до 0,01 мм (ось Y1+Y2).

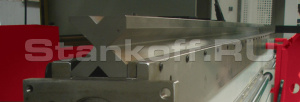

Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58).

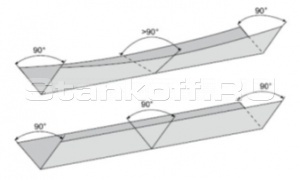

Система компенсации прогиба верхней траверсы (бомбирование)

Гидравлическая система для автоматической компенсации деформаций верхней траверсы позволяет обеспечить идеальную параллельность между верхней и нижней траверсами при выполнении гибки. Прогиб верхней траверсы рассчитывается управляющим блоком теоретически на основании толщины листа, типа материала, угла сгиба и положения листа. Более того, при выполнении гибки прогиб верхней траверсы измеряется непосредственно специальными сенсорами, помещенными на верхней траверсе. Система бомбировки включает в себя серию гидравлических цилиндров малого размера, расположенных внутри нижней траверсы. Давление каждого из цилиндров регулируется управляющим блоком. Совокупное давление цилиндров бомбировки обеспечивает распределение деформаций на нижней траверсе, которое в точности компенсирует прогиб верхней траверсы. Система автоматической компенсации деформаций верхней траверсы гарантирует превосходный результат гибки по всей рабочей длине пресса, даже при использовании очень широких листов.

Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности.

Главный двигатель SIEMENS (Германия)

Гидравлический насос SUNNY (Германия)

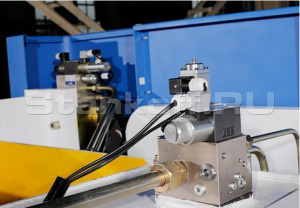

Гидравлический распределитель и пропорциональная гидравлика от ведущего европейского производителя REXROTH (Германия).

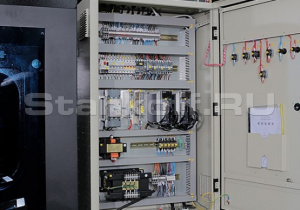

Электрическая компоненты и система безопасности марок SCHNIEDER (Франция)

Автоматическая система защиты от перегрузок.

Индикатор уровня и температуры масла.

Инструкция по эксплуатации на русском языке.

Различные конфигурации задних упоров

4 оси управляются ЧПУ (Х,R,Z1,Z2)

5 осей управляются ЧПУ (Х,X1,R,Z1,Z2)

6 осей управляются ЧПУ (Х1,X2,R1,R2,Z1,Z2)

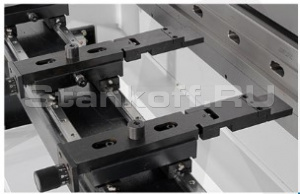

Дополнительные пальцы заднего упора

Увеличение хода заднего упора

Широкий стол для установки многоручьевых матриц

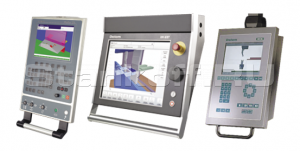

ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)

Программное обеспечение

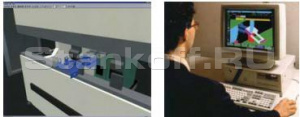

ПО «Delem Profile-on-windows» 2D
ПО «Delem Profile-on-windows» 3D
ПО «V - Bend Offline Sofware» 3D

Лазерная система защиты рук оператора

Увеличение хода траверсы

Увеличение глубины зева

Централизованная система смазки

Теплообменник для охлаждения масла
