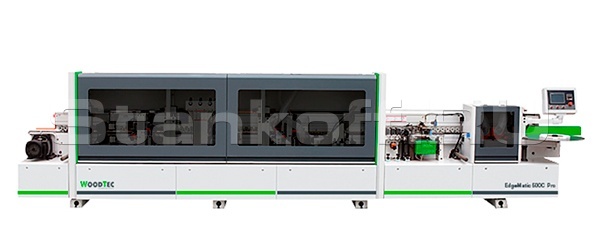

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 520С PRO
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 520С PRO — предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схема обработки:
Предвариетльное фрезерование
Клеевой узел
Пресс группа
Узел 2-х моторной торцовки
Черновой узел фрезерования свесов
Чистовой узел фрезерования свесов
Узел радиусной циклевки
Полировальный узел
Отличительные особенности:
- Увеличенная скорость подачи до 23 м/мин;
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Индивидуальный частотный преобразователь для каждого узла;
- Освещение в защитной кабине;
- Магазин подачи рулонного кромочного материала;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Узел предварительной обрезки;
- Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
- Фрезерный блок для чистового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов. Перенастройка с пульта;
- Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея. Перенастройка с пульта;
- Узел полировки кромки с приводом от 2-х моторов.
Конструктивные особенности:
Панель управления:
Перенастройка на 2 вида кромки одним нажатием на иконки на мониторе. Управление осуществляется с помощью пульта с монитором «Touch Screen».Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности.
Блокировка подачи:
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
Узел предварительного фрезерования:
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы.Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами.
Клеенаносящий узел:
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
Зона прижима:
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку.С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
Торцовочный узел:

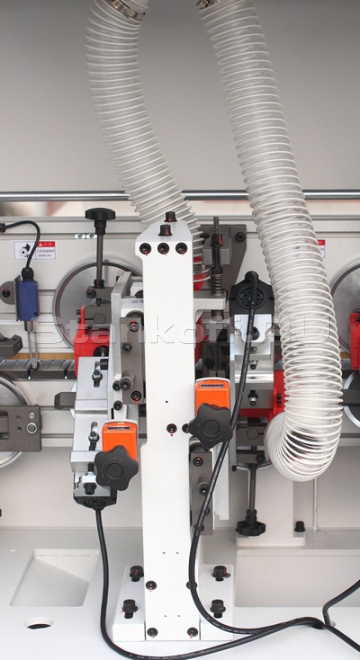

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами.НАСТРОЙКА
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
Обслуживание:
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.
I узел фрезерования свесов (черновой)
Служит для предварительного (ЧЕРНОВОГО) фрезерования верхних и нижних свесов заготовки. Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку.
Узел фрезерования свесов с 2-мя двигателями:
- мощностью 0,75 кВт;
- частотой 200 Гц;
- скоростью вращения 12 000 об/мин.
II узел фрезерования свесов (чистовой)
Служит для финишного (ЧИСТОВОЙ) фрезерования верхних и нижних свесов заготовки. Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку.
Узел фрезерования свесов с 2-мя двигателями 0,75 кВт;
Частота 200 Гц;
Скорость вращения 12 000 об/мин.
Узел радиусной цикли:
Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку.Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
Узел плоской цикли:
Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
Полировальный узел:
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
Электрические компоненты:
Электрические компоненты выполнены в соответствии стандартам СЕ.
Подъём прижимной балки:
Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.На рисунке показан электропривод прижимной балки.
Поддержка заготовки:
Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала.
Мотор-редуктор 2,2кВт
| Толщина кромочного материала, мм | 0,4-3 |
| Мин/макс толщина детали, мм | 10-60 |
| Размеры обрабатываемой панели, мм | 120х80 |
| Скорость подачи, м/мин | 15-20-23 |
| Узел предварительного фрезерования, мощность двигателей, кВт | 2х2,2 |
| Ёмкость клеевого бачка, л | 3,2 |
| Давление воздуха, атм. | 6-8 |
| Общая мощность, кВт | 12 |
| Рабочее напряжение, В | 380 |
| Габаритные размеры, мм | 6040х900х1700 |
| Вес, кг | 1850 |
