Детальное описание

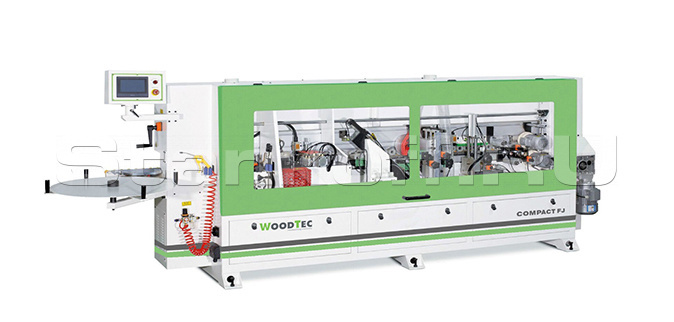

Автоматический кромкооблицовочный станок WoodTec Compact FJ — предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схема обработки:
Предварительное фрезерование
Подача кромки
Клеевой узел
Гильотина
Пресс группа
Узел 2-х моторной торцовки
Узел радиусной циклевки
Узел обкатки углов
Полировальный узел
Отличительные особенности:
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Скорость подачи 9 - 13 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Улез прифуговки 2 x 1,25 кВт, 12 000 об/мин;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин;
- Одномоторный обкаточный узел;
- Циклевка радиусная;
- Полировальный узел 2 х 0,18кВт 1400 об/мин;
- Магазин подачи рулонного кромочного материала;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности:
Панель управления:
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
Настройка на толщину детали:
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.Не требуется дополнительной фиксации.
Узел предварительного фрезерования:
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.
Оснащается инструментом: 2 алмазные фрезы
Клеевой узел:
Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.Винтовая точная настройка кол-ва клея.
Аккуратный клеевой шов.
Не требуется регулировка на толщину материала.
Торцовочный агрегат:
Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВтПилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
Отличительные особенности:
простое линейное движение двух пил вверх-вниз;
простая схема пневматики;
призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
Узел фрезерный снятия свесов:
Два промышленных двигателя (12 000 об/мин) 2 х 0,37кВт.Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра:
- осуществляют плавный заход на деталь;
- исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.
Одномоторная обкатка углов:
-Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов);- 1 двигатель узла обкатки углов:
Мощностью: 0,37 кВт;
Частота: 200 Гц;
Скорость вращения: 12 000 об/мин.
- Движение за счет пневматических цилиндров;
- Возможно выбрать индивидуальную обработку угла стыков кромки.
Узел радиусной цикли:
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
Полировка:
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:Блеск обработанной поверхности, очищает от загрязнений.
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
| Технические характеристики Автоматического кромкооблицовочнго станка WoodTec Compact FJ | |
| Толщина кромочного материала, мм | 0,4-3 |
| Толщина детали, мин/макс, мм | 10-50 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120х80 |
| Скорость подачи, м/мин | 9-13 |
| Мощность двух моторов на префуговку, кВт | 2х1,25 |
| Мощность двигателей чистовой торцовки, кВт | 2х0,22 |
| Обороты пил, об/мин | 12000 |
| Мощность двигателей фрезерного узла - 2 шт., кВт | 2х0,37 |
| Обороты, об/мин | 12000 |
| Одномоторная обкатка углов, кВт | 0,37 |
| Обороты, об/мин | 12000 |
| Скорость обработки, м/мин | 9 |
| Полировальный узел – мощность, кВт | 2х0,18 |
| Обороты, об/мин | 1400 |
| Общая мощность, кВт | 7,95 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6 |
| Габаритные размеры, мм | 3750х760х1620 |
| Вес, кг | 1050 |
