Детальное описание
Станок кромкооблицовочный WoodTec EURO 4 — предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

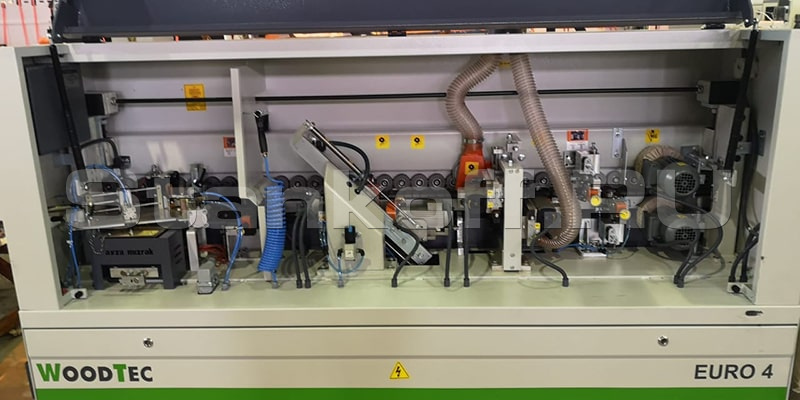

Схема обработки:
Подача кромки
Клеевой узел
Гильотина
Пресс группа
Узел 2-ух моторной торцовки
Чистовой узел фрезерования свесов
Узел радиусной циклевки
Полировальный узел
Отличительные особенности:
- Скорость подачи 14,5 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или ABS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
- Циклевка радиусная R = 2 мм;
- Полировальный узел 2 х 0,37 кВт 1400 об/мин;
- Транспортная система с цепью. - Прижимные ролики верхней балки изготовлены из резины, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Регулятор сжатого воздуха.
Конструктивные особенности:
Станина:
Станина на заводе проходит полный цикл термической обработки. Это обеспечивает стабильную жёсткость и виброоустойчивость всей конструкции станка.Посадочные места под рабочие узлы произведены на высокоточных обрабатывающих центрах за одну установку станины.
Клеевой узел:
Клеевой бачок 4 л. имеет нижнее расположение относительно клеенаносящего вала.Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
Не требуется регулировка на толщину материала.
Пресс группа:
Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные свободного вращения.Усилие пресс группы позволяет качественно приклеить кромочный материал к детали.
Торцовочный агрегат:
Два промышленных двигателя (12 000 об/мин), 2 x 0,55кВтПилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.
Узел фрезерный снятия свесов:
Два промышленных двигателя (12 000 об/мин) 2 х 0,55кВт.Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону
больше 2 мм.
Копиры осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхности.
Узел радиусной цикли:
Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.Узел оснащен копирами для точной обработки кромки.
Имеется винтовая настройка узла, позволяющая точно и быстро настроить узел на разную толщину кромки.
Полировка:
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:Блеск обработанной поверхности, очищает от загрязнений.
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки(притупляет острый край.
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,37кВт.
Подающий конвейер:
Деталь подается цепным конвейером с обрезиненными башмаками.Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор.
Панель управления:
Панель управления отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 8-45 |
| Скорость подачи, м/мин | 14,5 |
| Обороты пил, об/мин | 1200 |
| Мощность двигателей торцовки - 2 шт., кВт | 2 х 0,55 |
| Обороты, об/мин | 12000 |
| Мощность двигателей фрезерования - 2 шт., кВт | 2 х 0,55 |
| Обороты, об/мин | 1400 |
| Мощность двигателей полировки - 2 шт., кВт | 2 х 0,37 |
| Общая мощность, кВт | 8 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 4-6 |
| Габаритные размеры, мм | 3200х900х1560 |
| Вес, кг | 900 |
