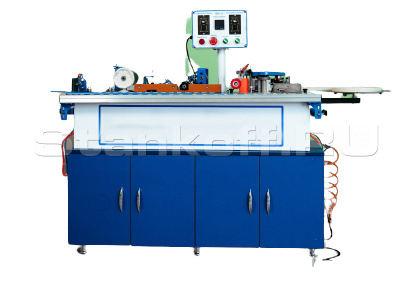

Кромкооблицовочный станок с автоматической подачей заготовки DM-114

Контакты

Али

+7 (995) 888-07-03

Реклама Рекомендуем предложения

Кромкооблицовочный станок с автоматической подачей заготовки DM-114 Подробное описание и цена >>>

Кромкооблицовочный станок с автоматической подачей заготовки DM-120 Подробное описание и цена >>>

Кромкооблицовочный станок с автоматической подачей заготовки DM-111 Подробное описание и цена >>>

Детальное описание

Кромкооблицовочный станок с автоматической подачей заготовки DM-114 — предназначен для облицовывания прямолинейных мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. А также для снятия свесов (фрезерования) уже приклеенного кромочного материала одновременно как с нижней, так и с верхней части детали.

Приклеивание ведется при автоматической подаче заготовки.

Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

Область применения:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Фрезерный узел с высокооборотистыми фрезами, производит снятие свесов кромки сверху и снизу заготовки за один проход.

Регулировки температуры клеевой ванны и скорости вращения роликов и подачи кромки расположены на центральной панели управления.

Схема обработки:

Автоматическая подача только прямолинейных деталей. Работа с криволинейными заготовками происходит при ручной подаче.

Отличительные особенности:

Скорость подачи с плавной регулировкой 0-5 м/мин;
Транспортер для автоматической подачи заготовки в зону обработки;
Поворотный клеевой узел для работы как с прямыми, так и с криволинейными деталями;
Бачок для клея-расплава с электронным блоком контроля температуры;
Два клеенаносящих вала;
Резервуар для клея под клеенаносящими валами;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 2x40мм;
Узел полировки двухмоторный с фетрами для полировки кромок 1-2мм;
Приводной ролик с плавным изменением скорости подачи;
Магазин подачи рулонного кромочного материала D400мм;
Фрезерный узел для снятия свесов с двумя фрезерными агрегатами.

Конструктивные особенности:

Автоматическая подача заготовки:

Конвейерный транспортер позволяет автоматически подавать заготовку в зону обработки

Приводится в действие отдельной кнопкой на панели управления.

Поворотный клеевой узел для приклейки кромки:

Позволяет обрабатывать как прямые детали, так и криволинейные детали с внешним и внутренним радиусом

Два клеевых вала:

Позволяют наносить клей как на заготовку, так и на кромку для лучшего качества склеивания.

Гильотина:

Работает от концевого выключателя для прямолинейных деталей.

Встроенный фрезерный узел:

Автоматически снимает свесы сверху и снизу заготовки.

Работает от концевого выключателя.

Полировочный узел с фетровыми кругами:

Автоматически полирует уже отфрезерованную кромку сверху и снизу детали.

Работает от концевого выключателя.

Возможно выключение отдельной кнопкой на панели управления.

Вынесенный отдельно узел чистовой торцовки:

Позволяет сократить расходы на дополнительное оборудование.

Приводится в действие от педали.

Прижим:

Направленные ролики обеспечивают надежный прижим заготовки в зоне обработки.

Вынесенный отдельно пульт управления:

Удобный доступ ко всем функциям и настройкам станка.

Телескопическая опора для заготовки:

Регулируемая опора для удобства работы с габаритными изделиями.

Высота кромки (детали), мм	10-55
Толщина кромки, мм	0,4 - 3
Рабочая температура,°C	110 - 200
Скорость подачи кромочного материала, м/мин	0 - 5
Емкость клеевой ванны, л	1
Время нагрева, мин	5 - 10
Напряжение питающей сети, В	220
Мощность, кВт	3
Габаритные размеры, мм	1100х500х500
Вес, кг	75
