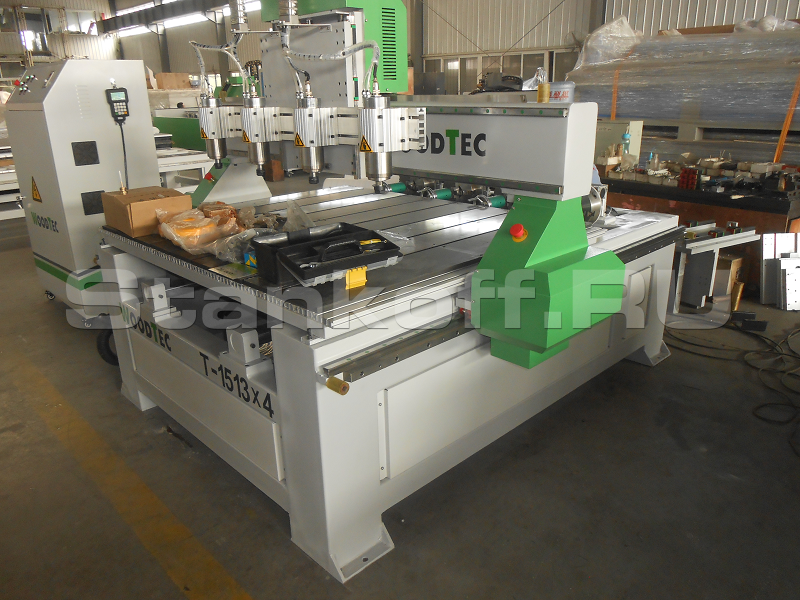

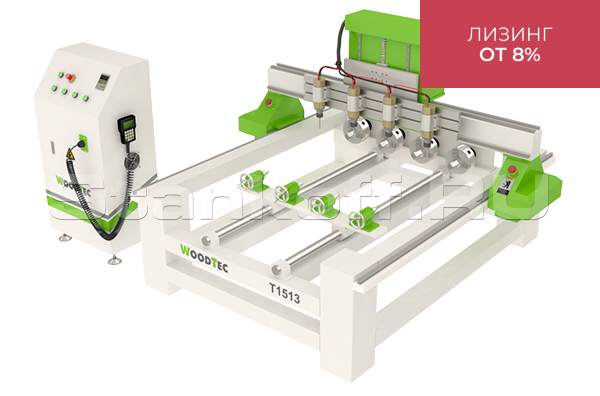

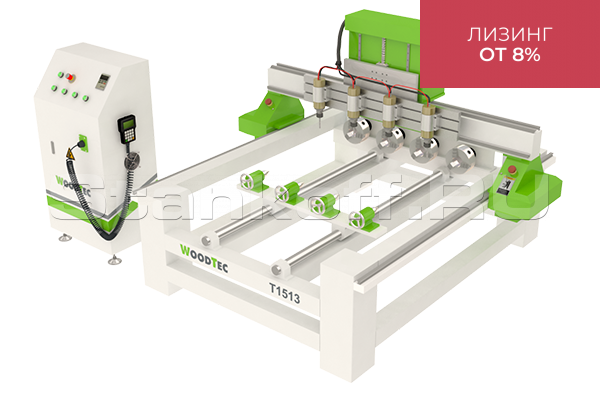

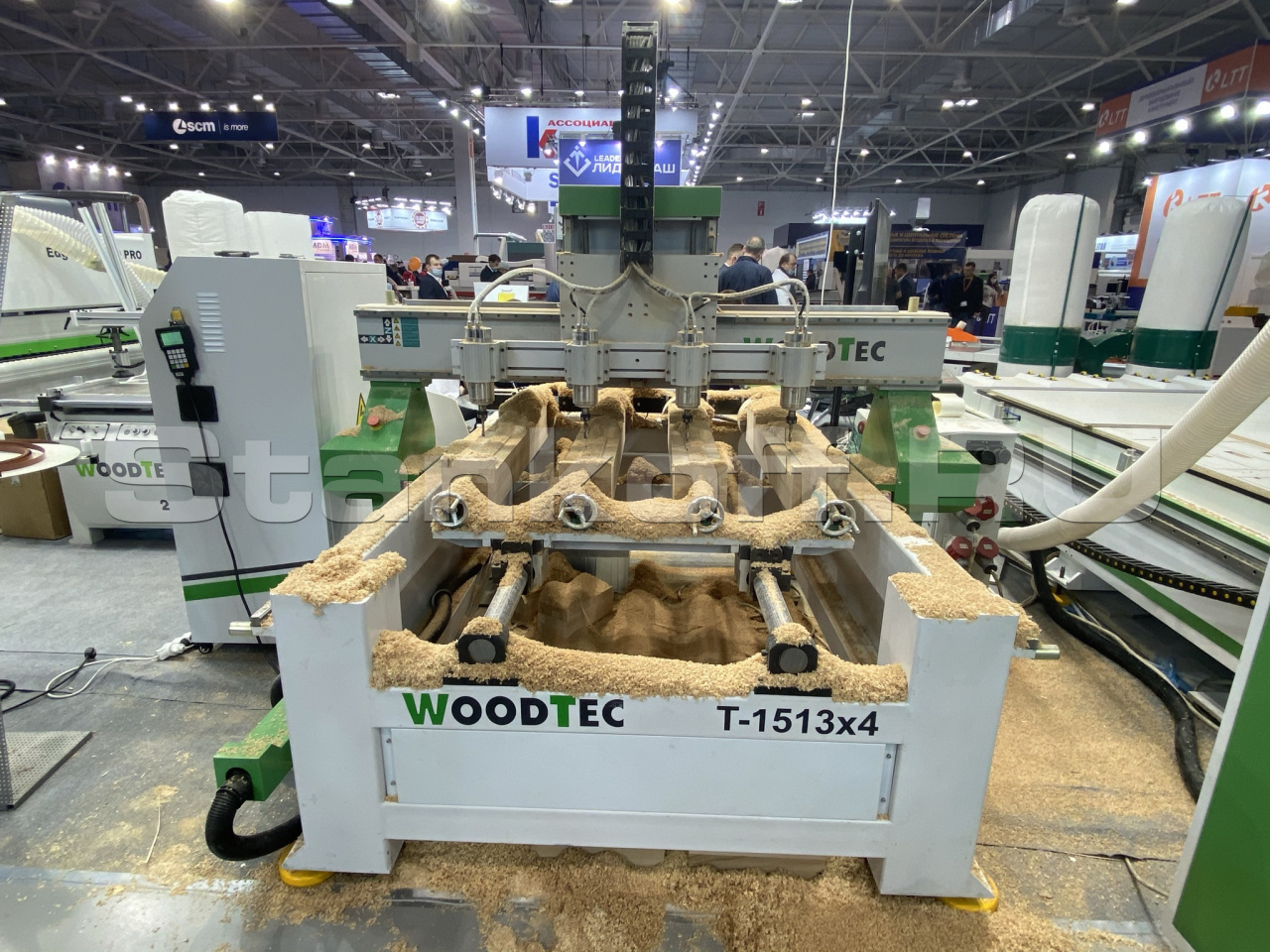

Фрезерно-гравировальный станок с ЧПУ WoodTec T-1513х4
+7 (995) 888-07-02
Детальное описание
Основное использование — серийное производство кабриолей, балясин и других тел вращения при производстве эксклюзивной мебели и лестниц, серийное производство резных элементов мебели и декора.
Виды обрабатываемых материалов
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.
Схема обработки
Получаемые изделия
Комплектация
№ |
Наименование |
Кол-во, шт. |
Примечание |
1 |
Электрошпиндель HQD, Китай |
4 |
2,2 кВт 24 000 об/мин, |
2 |
Частотный преобразователь для плавного изменения оборотов электрошпинделя |
4 |
|
3 |
Накладной стол с Т-пазами, для фиксации заготовок струбцинами |
1 |
|
4 |
Ручной пульт управления станком Rich Auto |
1 |
A18 version 4 оси |
5 |
Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine |
8 |
|
6 |
Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) |
3 |
|
7 |
Шарико-винтовая передача по оси Z (комплект) |
1 |
|
8 |
Передача при помощи косозубых реек по осям Y, X (комплект) |
1 |
|
9 |
Набор фрез для обработки дерева/МДФ/ДСП (комплект) |
1 |
|
10 |
Набор цанг, фиксация гайкой (комплект) |
1 |
ER20 |
11 |
Набор гаечных ключей для смены инструмента |
1 |
|
12 |
Ящик с ЗИП |
1 |
|
13 |
Программное обеспечение |
1 |
на русском языке |
14 |
Руководство пользователя |
1 |
на русском языке |
Конструктивные особенности
Высокоточные линейные Направляющие повышенной жесткости «HIWIN»
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х,Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Высокопрецизионные шариковинтовые пары
За счет практически полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

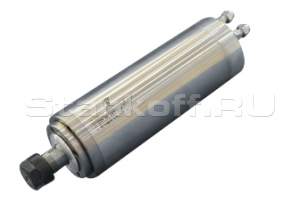

Промышленный электрошпиндель 2,2 кВт - 18 000 об/мин «HQD» (Китай)
Токарно-фрезерные станки Woodtec комплектуются промышленным шпинделем с водяным охлаждением мощностью 2.2 кВт. Система водяного охлаждения оснащена помпой для циркуляции воды. Это лучшее решение для долгих обработок, которые подразумевает производство сложных балясин.
Высокоточные шаговые двигатели
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Пульт управления (RICH AUTO A11)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.Кроме продажи надежного станка с ЧПУ мы поможем вам в:
- оперативной доставке
- шеф-монтаже данного оборудования
- обучении работы вашего персонала
- гарантийного и постгарантийного обслуживания
| Диаметр обработки, мм | до 300 |
| Длина обработки,мм | до 1300 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям X, Y, Z | ШВП |
| Тип электродвигателей перемещения | Шаговые с энкодерами |
| Скорость рабочего хода, м/мин | 0 – 10 |
| Скорость холостого хода, м/мин | 0 – 20 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 12 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 13 |
| Габаритные размеры станка в упаковке, мм | 2100*2200*1810 |
| Масса станка (брутто), кг | 1600 |
