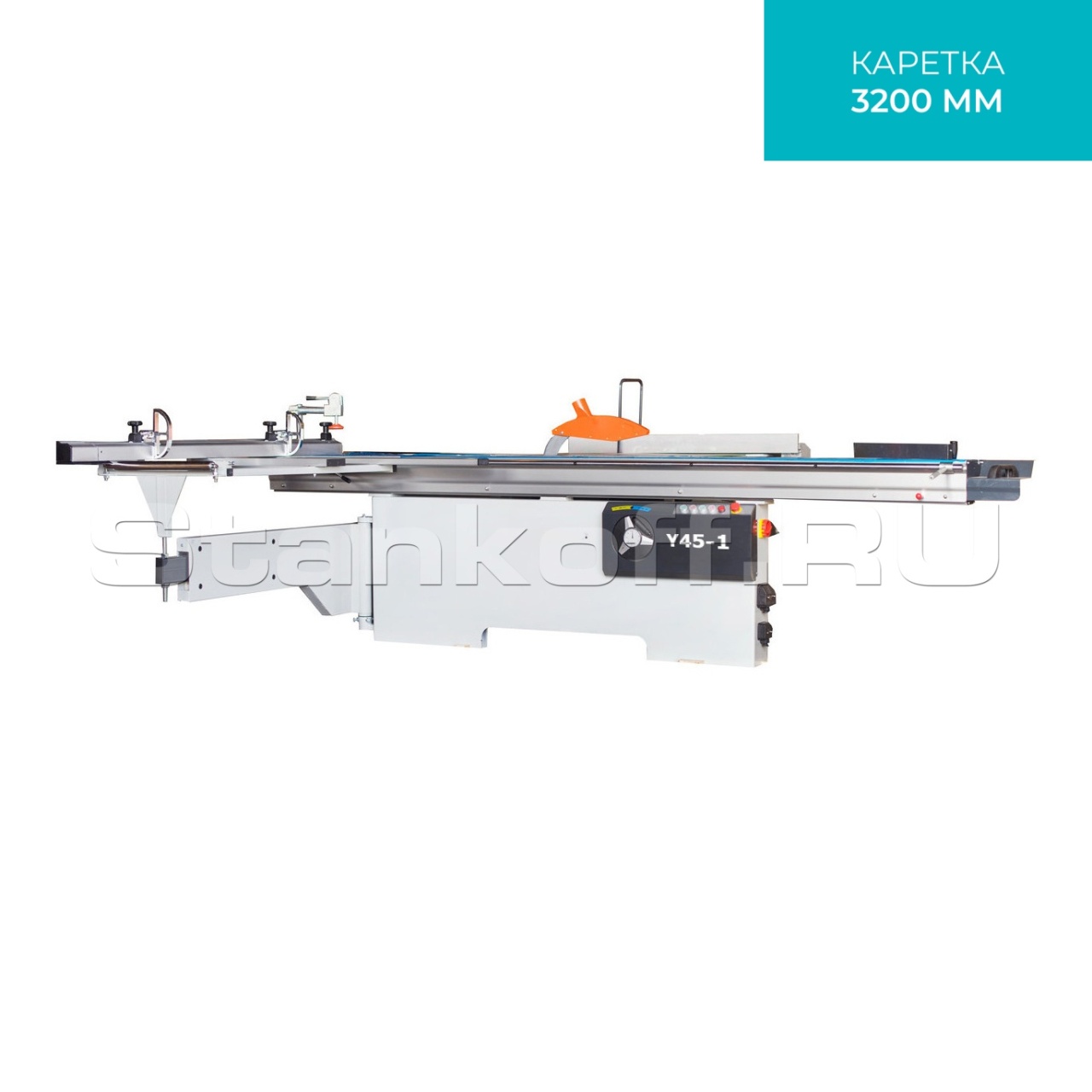

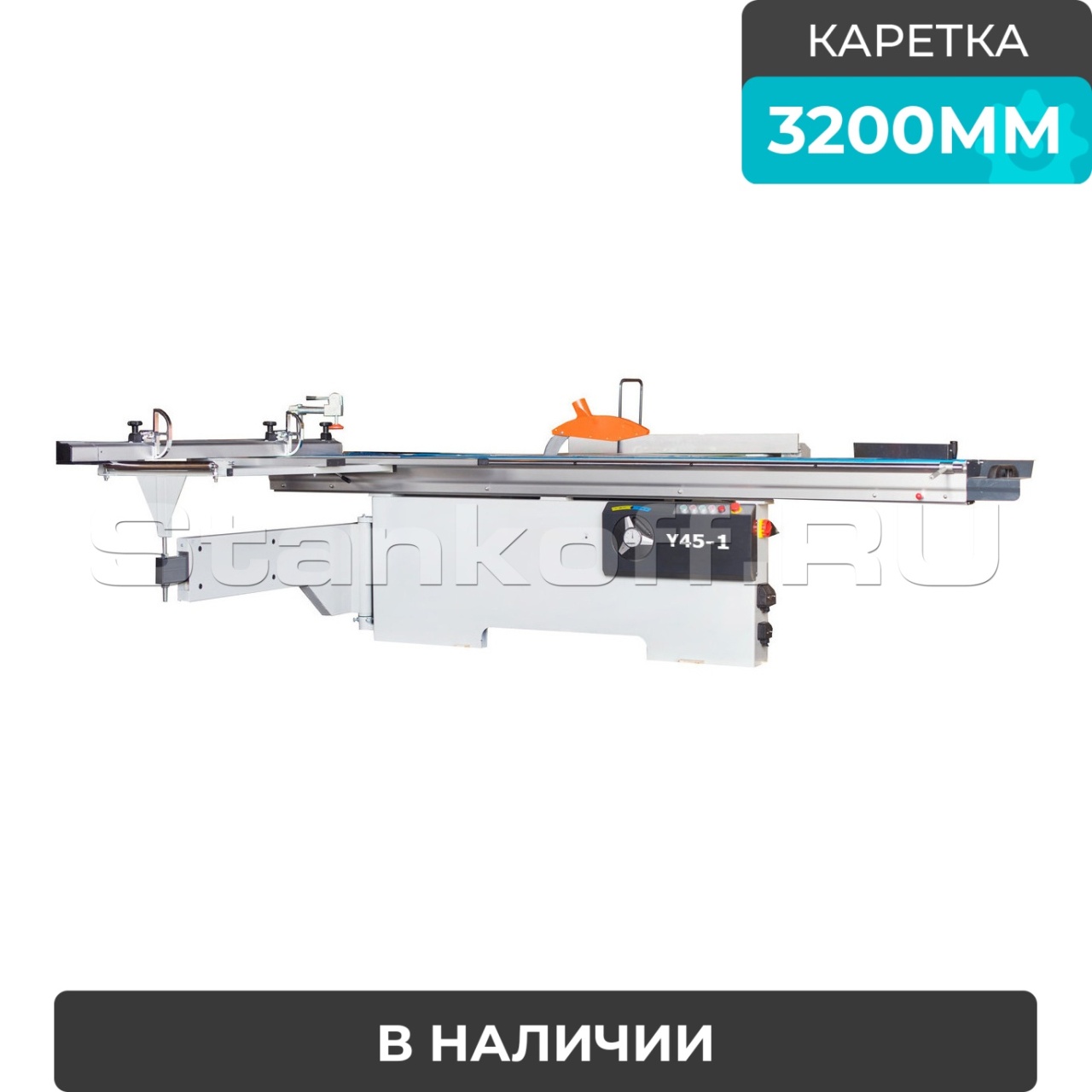

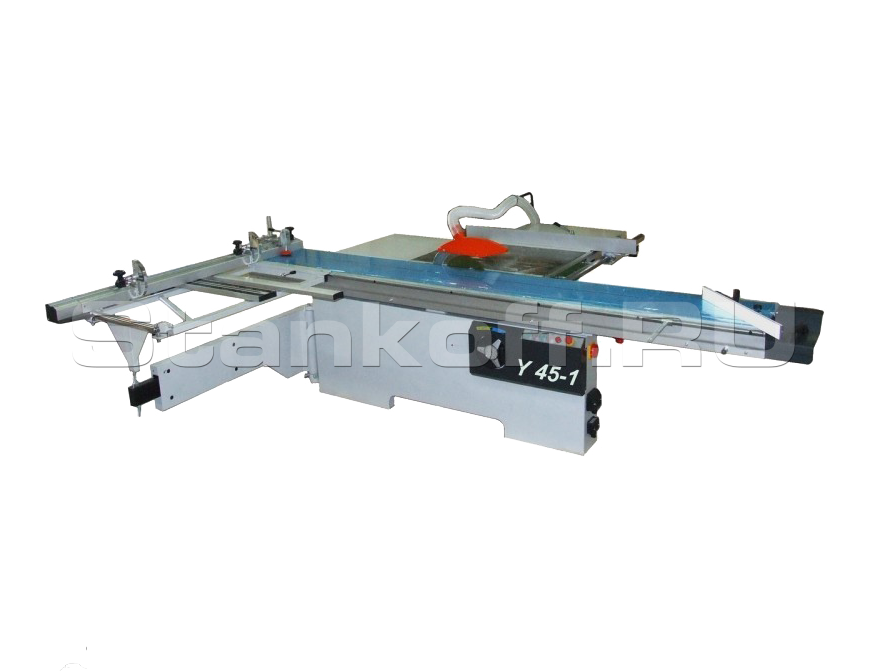

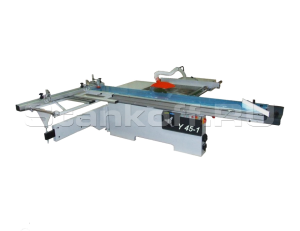

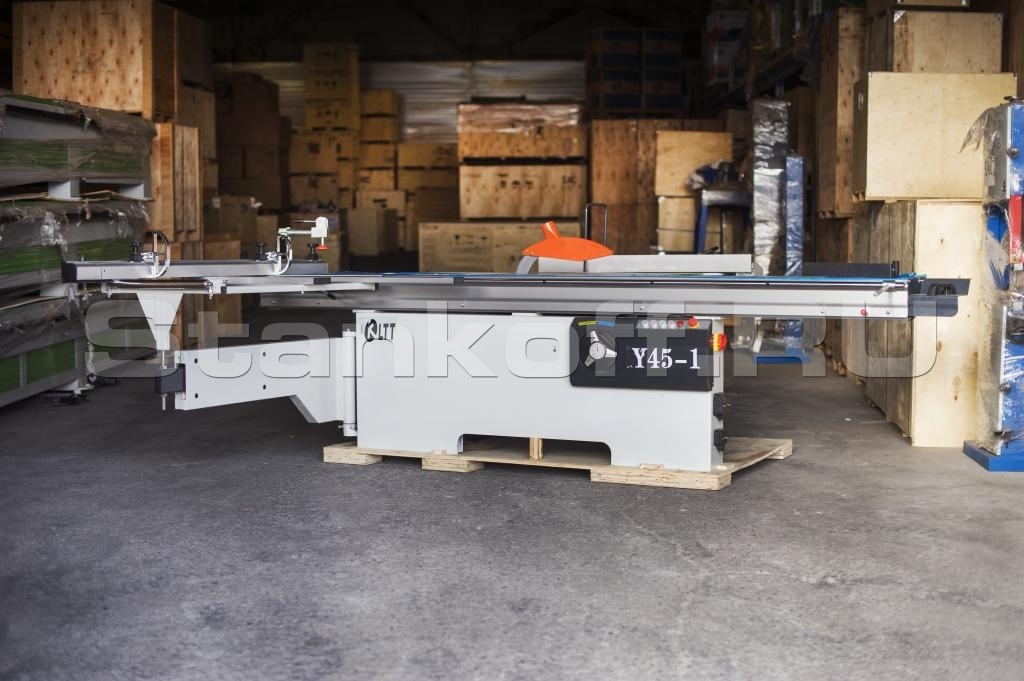

Форматно-раскроечный станок Y45-1


Форматно-раскроечный станок Y45-1 Форматно-раскроечный станок Y45-1 Форматно-раскроечный станок Y45-1 Форматно-раскроечный станок Y45-1
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание


Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Преимущества

  • Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата;
  • Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу;
  • Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов;
  • Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию;
  • Направляющие ролики обеспечивают легкое и точное перемещение каретки;
  • Данная конструкция практически не требует ухода в процессе эксплуатации;

Особенности конструкции

  • Регулировка угла наклона пил в пределах от 0 до 45°
  • Отображение выбранного угла наклона пильного блока на стрелочном индикаторе
  • Надежная роликовая каретка длиной 3200 мм и шириной 370 мм
  • Износоустойчивые стальные направляющие каретки
  • Независимые приводы основной и подрезной пил мощностью 5,5 и 1,1 кВт соответственно
  • Высота пропила до 95 мм
  • Удобная регулировка подрезной пилы
  • Большой расширительный стол
  • Аспирационный кожух на расклинивающем ноже
  • Толкатель заготовок в комплекте

Схема обработки

Особенности конструкции


Роликовая каретка

Роликовая каретка

Роликовая каретка из алюминиевого многокамерного профиля перемещается по стальным цилиндрическим направляющим. Благодаря такой конструкции достигаются:
• Легкость и плавность перемещения каретки
• Отличная точность раскроя
• Устойчивость к большим нагрузкам
• Хорошая жесткость на скручивание
• Долговечность
• Нетребовательность к обслуживанию
Большой стол каретки – 3200x370 мм – позволяет с легкостью работать даже с крупногабаритными панелями. Этому также способствует широкий дополнительный поперечный стол размером 900x650 мм.

Станина

Станина

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

Пильный блок

Пильный блок

Пильный узел размещается в жестком корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла:включает:
• Основную пилу с пильным диском диаметром 300 мм
• Подрезную пилу с пильным диском диаметром 120 мм
Пильный блок наклоняется на угол до 45°, что позволяет создавать детали с наклонными торцами.
Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Для проведения обслуживания станка к пилам обеспечивается удобный доступ.

Электроприводы

Электроприводы

Станок оснащен раздельными мощными приводами 5,5 кВт и 1,1 кВт на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок.

Панель управления

Панель управления

На простой, но удобной панели, расположенной справа на передней части станка, находятся основные органы управления.

Наклон пильного узла

Наклон пильного узла

Маховик для регулировки наклона пильного узла со стрелочным индикатором выбранного значения угла позволяет осуществлять распил заготовки под углом 45 градусов.

Настройка пил

Настройка пил

Настройка работы основной и подрезной пил на боковой стенке станка справа. Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукоятки, размещенной на поверхности станка. Правильная регулировка пильного узла позволяет достичь отсутствие сколов на краях ламинированных панелей.

Основная упорная линейка

Основная упорная линейка

Удобное размещение материала осуществляется посредством линейки телескопической конструкции, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

Конструкция стола

Конструкция стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила

Эксцентриковый прижим

Эксцентриковый прижим

В стандартное оснащение станка включен эксцентриковый прижим, который позволяет быстро и надежно зафиксировать деталь на время пиления. За счет этого исключаются смещение и вибрация заготовок, что позволяет достичь высокого качества раскроя. Применение прижима особенно актуально при работе с большими тонкими панелями.

Защитный кожух

Защитный кожух

В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.

Комплект пил

Комплект пил

В базовый комплект поставки станка входит комплект пил. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

Отсек для хранения комплектующих

Отсек для хранения комплектующих

В основании станка сделан отсек, в котором удобно хранить комплектующие и запчасти небольшого размера.

Упаковка

Упаковка

Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.

Макс. длина реза, мм 3200
Размеры основного стола,мм 900х650
Размер подвижной каретки, мм 3200х370
Угол наклона пилы, град. 0-45
Диаметр основной пилы, мм 300х30
Диаметр подрезной пилы, мм 120х20
Макс. высота реза, мм 75
Макс. высота реза пилой 300 мм, 45 град. 55
Диаметр патрубков аспирации сети, мм 60
Частота вращения основной пилы, об./мин. 4000, 6000
Частота вращения подрезной пилы, об./мин. 8000
Мощность электродвигателя основной пилы, кВт 5,5
Мощность электродвигателя подрезной пилы, кВт 1,1
Габариты, мм 3500х3450х900
Масса, кг 680
Масса станка в упаковке, кг. 720
