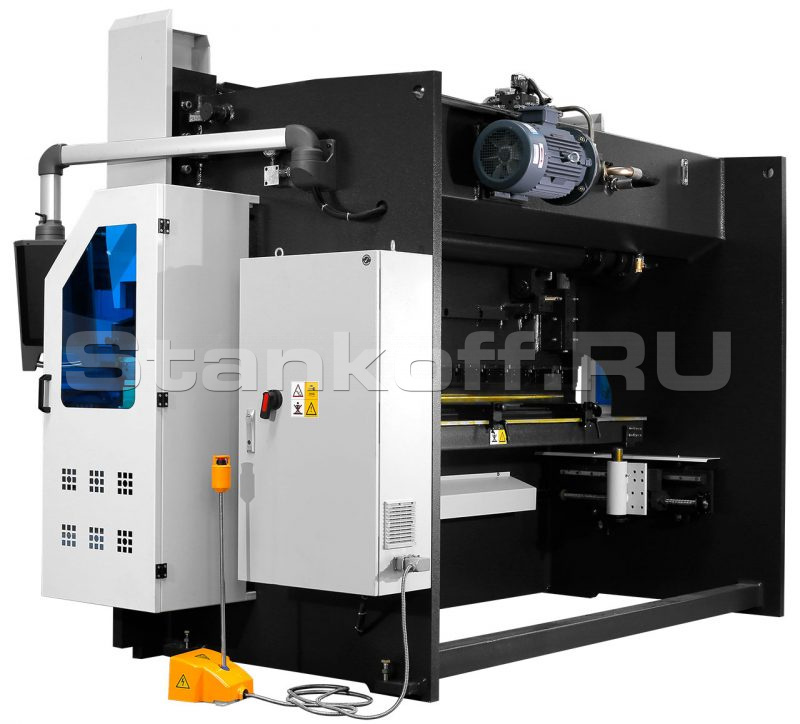

Гидравлический листогибочный пресс с ЧПУ HPB-8025
+7 (995) 888-07-13
Детальное описание
Листогибочные прессы серии HPB созданы для тех, кому необходимо выполнять гибку изделий с максимальной производительностью, высокой точностью, низкими эксплуатационными расходами и разумными начальными инвестициями.
Станина пресса выполнена в виде сварной конструкции с высокоточной механообработкой. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Основные электрические и гидравлические компоненты только от лучших мировых производителей, надежность которых подтверждена многими годами эксплуатации.
С помощью самой современной графической систему ЧПУ Delem оператор имеет возможность задавать программы с последовательностью гибки. Управление ходом по осям Y1,Y2, X ,R , а также компенсацией прогиба стола осуществляется также от него.
Опционально можно оснастить возможностью управлять осями Z1 Z2(влево и вправо), X1X2(вперед-назад), а также R1R2 (вверх-вниз).
Особенности конструкции
Гидравлические цилиндры
Гидравлические цилиндры, установленные с двух сторон, работают в замкнутом контуре, который состоит из электрогидравлических сервоклапанов фирмы Bosch-Rexroth (Германия) или фирмы Hoerbiger (Германия) и гидравлического двигателя, а также высокоточных линейных энкодеров, обеспечивающих точное положения гибочной балки.
Электрические компоненты
Электрические компоненты только от известных мировых производителей (Siemens, Omron, Schneider и др.) расположены в запираемой электрическом ящике.
Задний упор
Все компоненты заднего упора используются от ведущих мировых производителей, что обеспечивает высокую точность позиционирования листа.Привод заднего упора представляет собой асинхронный электродвигатель, перемещающий каретку заднего упора посредством ШВП по линейным направляющим, на каретке расположены регулируемые пальцевые блоки. В стандартной комплектации задний упор программируется по оси X, а опционально можно также поставить программируемую ось R.
Передняя поддержка листа
Все листогибочные прессы оснащаются передними поддержками листа для удобного позиционирования листа оператором. Они легко перемещаются в обе стороны по направляющим, а также имеют регулировку по высоте.
Моторизированная система компенсации
Моторизированная система компенсации прогиба стола работает от ЧПУ и входит в стандартную комплектацию пресса.Пресс также оснащен держателями пуансона и матрицы европейского типа. Стандартный инструмент для станка представляет собой двух-ручьевую матрицу и пуансон на всю длину пресса.
Быстросъемные зажимы пуансона
Станок оснащен быстросъемными зажимами пуансона. Наши технологи могут подобрать любой инструмент под ваши чертежи совершенно бесплатно при покупке станка или инструмента у нашей компании.
Система ЧПУ Delem DA-53T (Голландия)
DA-53T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его дисплей с промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, который позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.Регулировка машины и тестовые изгибы сводятся к минимуму с помощью быстрой и легкой последовательности работы.
Функции DA-53T:
3-4 оси: Y1, Y2, X и R(опция)
ЖК touch screen 10”, разрешение 1024х600
Управление Сервоприводом и АС-приводом
Автоматический расчет угла гибки
Автоматический расчет усилия гибки
Автоматический расчет последовательности гибки
Расчет развертки
Антипрогиб (бомбирование)
Библиотека инструментов: матрицы и пуансоны
Таблица материалов
1 порт VGA
1 порт RG-45 LAN
1 порт USB
Комплект поставки
- Оси Y1, Y2, X управляемые от ЧПУ
- Система ЧПУ Delem DA53T
- Моторизированная система компенсации прогиба от ЧПУ
- Задний упор: Линейные направляющие + система ШВП +двигатели
- Пальцевые блоки заднего упора - 2 шт
- Европейская система крепления инструмента Promecam
- Быстросъемные зажимы пуансона
- Стандартный инструмент- пуансон с матрицей на всю рабочую длину
- Перемещаемые передние поддержки листа-2шт с регулировкой по высоте
- Ножная педаль управления с кнопкой аварийной остановки
- Боковые и верхние защитные кожухи
- Гидравлические компоненты Bosch-Rexroth, Hoerbiger
- Электронные компоненты Schneider, Omron, Siemens
- Руководство пользователя на русском языке
| Максимальное усилие | 80 т |
| Максимальная длина гибки (А) | 2500 мм |
| Расстояние между колоннами (B) | 1960 мм |
| Вырез в колоннах (D) | 400 мм |
| Просвет (E) | 480 мм |
| Точность позиционирования заднего упора | ±0,1 мм |
| Ход (C) | 200 мм |
| Перемещение по Х | 500 мм |
| Мощность главного двигателя | 7,5 кВт |
| Габариты станка стандартные (ДхШхВ) | 2900х1800х2500 мм |
| Вес станка примерный | 6000 кг |
