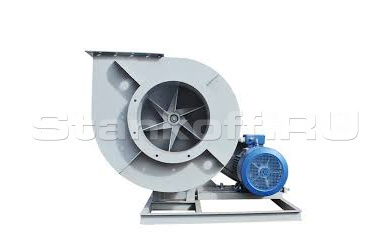

Вентилятор радиальный пылевой ВЦП 7-40 №8
+7 (800) 5555-770
Детальное описание
Вентилятор радиальный пылевой ВЦП 7-40 №8 — предназначен для перемещения невзрывоопасных, неабразивных пылегазо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 0С, не содержащих липких веществ и волокнистых материалов, механических примесей более 1 кг/м³. Вентилятор применяtтся в системах пневмотранспорта, пылеочистных установках для удаления древесных опилок, металлической пыли с размерами перемещаемых частиц не более 2 мм, а также для других санитарно-технических и производственных целей.
Габаритные и присоединительные размеры ВЦП7-40 №8 исполнения 5:
|
№ вент. |
Размеры, мм |
||||||||||||
|
В |
А |
А1 |
А2 |
А3 |
А4 |
а1 |
а2 |
l |
Lmax |
h |
H |
L1 |
|
|
8 |
1980 |
400 |
400 |
400 |
530 |
530 |
480 |
480 |
320 |
1370 |
480 |
1315 |
270 |
|
№ вент. |
Размеры, мм |
N |
n |
n1 |
n2 |
||||||||
|
L2 |
L3 |
L4 |
D |
D1 |
d |
d1 |
t1 |
t2 |
|||||
|
8 |
943 |
734 |
1468 |
560 |
610 |
12 |
13 |
100 |
100 |
16 |
20 |
4 |
4 |
| Технические характеристики вентилятора радиального пылевого ВЦП 7-40 №8 | ||||||||
| Испольнение | 5 | 5 | 5 | 5 | 5 | |||
| Типоразмер двигателя | 5А160М4 | АИР180S4 | АИР180М4 | 5А200М4 | 5А200L4 | |||
| Мощность установочная Nу, кВт | 18,5 | 22 | 30 | 37 | 45 | |||
| Частота вращения вала N,об/мин. | 1500(1290) | 1500(1450) | 1500(1615) | 1500(1615) | 1500(1810) | |||
| Производительность Q, м³/час | от 5100 до 21000 | от 8000 до 19000 | от 8700 до 22000 | от 8700 до 22500 | от 10000 до 25000 | |||
| Давление полное Pv, Па | от 2100 до 1420 | от 2600 до 1950 | от 3200 до 2450 | от 3200 до 2350 | от 4000 до 2900 | |||
| Масса без двигателя не более, кг | 425 | 425 | 425 | 425 | 425 | |||
| Тип видроизолятора | ДО43 | ДО43 | ДО43 | ДО43 | ДО43 | |||
| Количество виброизолятора, шт | 6 | 6 | 6 | 6 | 6 | |||
