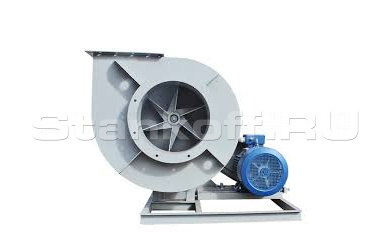

Вентилятор радиальный пылевой ВЦП 7-40 №6,3
Детальное описание
Вентилятор радиальный пылевой ВЦП 7-40 №6,3 — предназначен для перемещения невзрывоопасных, неабразивных пылегазо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 0С, не содержащих липких веществ и волокнистых материалов, механических примесей более 1 кг/м3. Вентилятор применяtтся в системах пневмотранспорта, пылеочистных установках для удаления древесных опилок, металлической пыли с размерами перемещаемых частиц не более 2 мм, а также для других санитарно-технических и производственных целей.
Габаритные и присоединительные размеры ВЦП7-40 №6,3 исполнения 5:
№ вент. |
Размеры, мм |
||||||||||||
В |
А |
А1 |
А2 |
А3 |
А4 |
а1 |
а2 |
l |
Lmax |
h |
H |
L1 |
|
6,3 |
1685 |
316 |
300 |
300 |
430 |
430 |
380 |
380 |
250 |
890 |
410 |
1070 |
210 |
№ вент. |
Размеры, мм |
N |
n |
n1 |
n2 |
||||||||
L2 |
L3 |
L4 |
D |
D1 |
d |
d1 |
t1 |
t2 |
|||||
6,3 |
720 |
640 |
1280 |
440 |
500 |
12 |
13 |
100 |
100 |
16 |
16 |
3 |
3 |
Технические характеристики вентилятора радиального пылевого ВЦП 7-40 №6,3 | ||||||||
Испольнение | 5 | 5 | 5 | 5 | 5 | |||
Типоразмер двигателя | АИРМ132М4 | 5А160S4 | 5А160М4 | 5А160М4 | АИР180S4 | |||
Мощность установочная Nу, кВт | 11 | 15 | 18,5 | 18,5 | 22 | |||
Частота вращения вала N,об/мин. | 1500(1615) | 1500(1810) | 1500(1810) | 1500(2040) | 1500(2040) | |||
Производительность Q, м³/час | от 6300 до 10500 | от 7000 до 11000 | от 7000 до 13500 | от 8000 до 10400 | от 8000 до 13200 | |||
Давление полное Pv, Па | от 2100 до 1800 | от 2600 до 2300 | от 2600 до 2100 | от 3300 до 3100 | от 3300 до 2900 | |||
Масса без двигателя не более, кг | 410 | 410 | 410 | 410 | 410 | |||
Тип видроизолятора | ДО42 | ДО42 | ДО42 | ДО42 | ДО42 | |||
Количество виброизолятора, шт | 6 | 6 | 6 | 6 | 6 |
