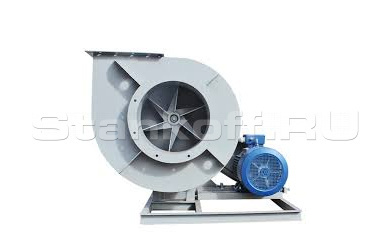

Вентилятор радиальный пылевой ВЦП 7-40 №5
+7 (800) 5555-770
Детальное описание
Вентилятор радиальный пылевой ВЦП 7-40 №5 — предназначен для перемещения невзрывоопасных, неабразивных пылегазо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 0С, не содержащих липких веществ и волокнистых материалов, механических примесей более 1 кг/м³. Вентилятор применяtтся в системах пневмотранспорта, пылеочистных установках для удаления древесных опилок, металлической пыли с размерами перемещаемых частиц не более 2 мм, а также для других санитарно-технических и производственных целей.
Габаритные и присоединительные размеры ВЦП7-40 №5 исполнения 5:
|
№ вент. |
Размеры, мм |
||||||||||||
|
В |
А |
А1 |
А2 |
А3 |
А4 |
а1 |
а2 |
l |
Lmax |
h |
H |
L1 |
|
|
5 |
1232 |
250 |
345 |
345 |
345 |
345 |
300 |
300 |
206 |
770 |
315 |
895 |
177 |
|
№ вент. |
Размеры, мм |
N |
n |
n1 |
n2 |
||||||||
|
L2 |
L3 |
L4 |
D |
D1 |
d |
d1 |
t1 |
t2 |
|||||
|
5 |
600 |
335 |
862 |
325 |
375 |
12 |
12 |
115 |
115 |
12 |
12 |
3 |
3 |
| Технические характеристики вентилятора радиального пылевого ВЦП 7-40 №5 | ||||||||
| Испольнение | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| Типоразмер двигателя | АИРМ112М4 | АИРМ112М4 | АИРМ132S4 | АИРМ132S4 | АИРМ132М4 | АИРМ132М4 | 5А160S4 | |
| Мощность установочная Nу, кВт | 5,5 | 5,5 | 7,5 | 7,5 | 11 | 11 | 15 | |
| Частота вращения вала N,об/мин. | 1500(1810) | 1500(2030) | 1500(2030) | 1500(2285) | 1500(2285) | 1500(2575) | 1500(2575) | |
| Производительность Q, м³/час | от 2700 до 6200 | от 3000 до 5200 | от 3000 до 7300 | от 3400 до 5800 | от 3400 до 8000 | от 3700 до 7200 | от 3700 до 9000 | |
| Давление полное Pv, Па | от 1600 до 1220 | от 2000 до 1840 | от 2000 до 1600 | от 2550 до 2350 | от 2550 до 2000 | от 3250 до 2700 | от 3250 до 2450 | |
| Масса без двигателя не более, кг | 180 | 180 | 180 | 180 | 180 | 180 | 180 | |
| Тип видроизолятора | ДО41 | ДО41 | ДО41 | ДО41 | ДО41 | ДО41 | ДО41 | |
| Количество виброизолятора, шт | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
