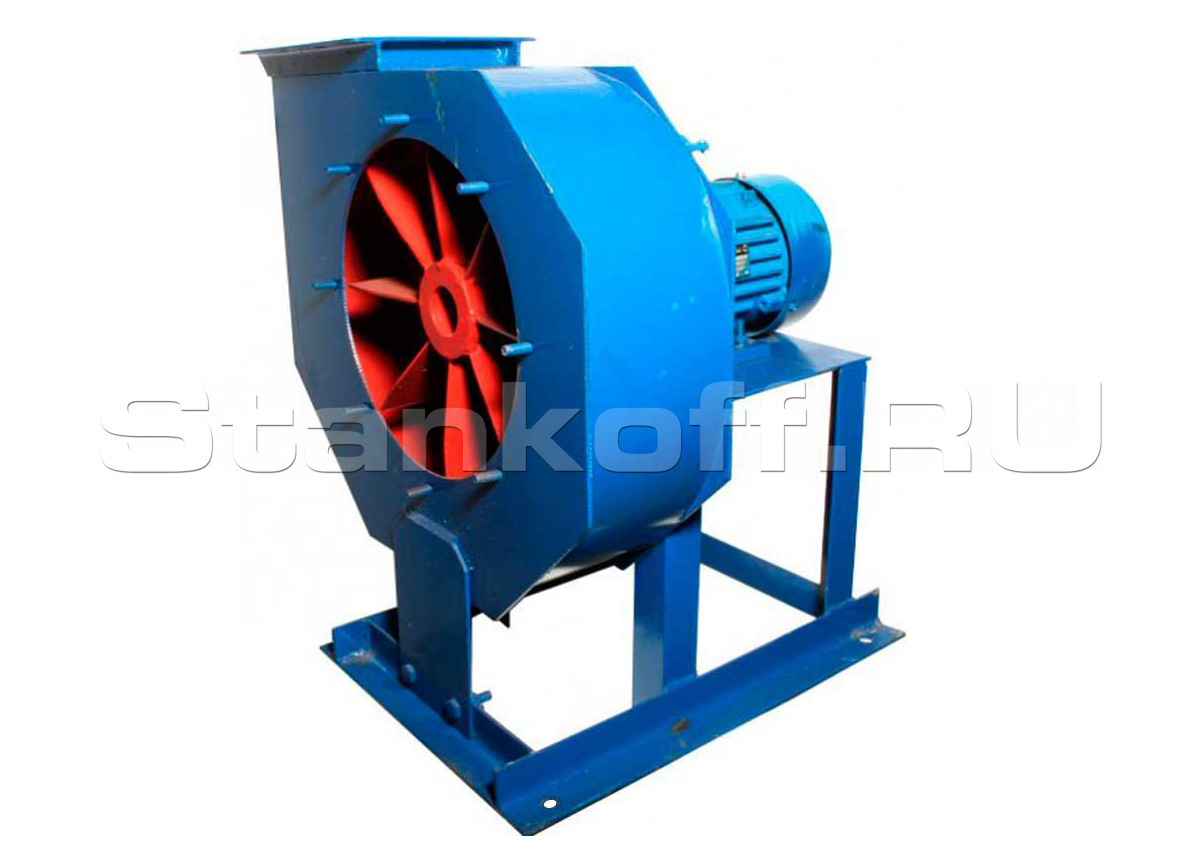

Вентилятор радиальный пылевой ВРП 6,3

Контакты

Али

+7 (995) 888-07-03

Реклама Рекомендуем предложения

Вентилятор радиальный пылевой ВРП 2,5 Подробное описание и цена >>>

Вентилятор радиальный пылевой ВРП 5 Подробное описание и цена >>>

Вентилятор радиальный пылевой ВРП 3,15 Подробное описание и цена >>>

Детальное описание

Вентилятор радиальный пылевой ВРП 6,3 — предназначен для перемещения невзрывоопасных, неабразивных пылегазо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 0С, не содержащих липких веществ и волокнистых материалов, механических примесей более 1 кг/м3.

Габаритные и присоединительные размеры вентилятора ВРП 6,3 исполнения 1:

№ вент.	Размеры, мм
№ вент.	В	А	А1	А2	А3	А4	а1	а2	Lmax	l	h	H	L1
6,3	1160	450	200	200	410	380	380	350	960	240	430	1184	155
№ вент.	Размеры, мм									N	n	n1	n2
№ вент.	L2	L3	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
6,3	710	580	440	470	8	8	14	100	100	8	16	2	2

Габаритные и присоединительные размеры вентилятора ВРП 6,3 исполнения 5-01:

№ вент.	Размеры, мм
№ вент.	В	А	А1	А2	А3	А4	а1	а2	l	Lmax	h	H	L1
6,3	1685	450	200	200	410	380	380	350	240	890	430	1190	195
№ вент.	Размеры, мм									N	n	n1	n2
№ вент.	L2	L3	L4	D	D1	d	d1	t1	t2	N	n	n1	n2
6,3	690	1280	640	440	470	8	8	100	100	8	16	2	2

Технические характеристики вентилятора радиального пылевого ВРП 6,3
Исполнение	1	1	1	1	5	5	5	5	5	5	5	5
Типоразмер двигателя	АИР132S4	АИРМ132М4	АИР160S4	АИР160М4	А112МА6	А112МВ6	А112М4	АИР132S4	АИРМ132М4	АИР160S4	АИР160М4	АИР180S4
Мощность установочная Nу, кВт	7,5	11	15	18,5	3	4	5,5	7,5	11	15	18,5	22
Частота вращения вала N,об/мин.	1500	1500	1500	1500	1000(1020)	1000(1130)	1500(1450)	1500(1450)	1500(1615)	1500(1810)	1500(2040)	1500(2040)
Производительность Q, м³/час	от 4500 до 9200	от 5700 до 9400	от 5700 до 9400	от 5700 до 9400	от 3200 до 8600	от 3600 до 9000	от 4000 до 7200	от 4000 до 9800	от 6500 до 10000	от 7000 до 10000	от 7800 до 10000	от 8000 до 13000
Давление полное Pv, Па	от 1480 до 1230	от 1600 до 1250	от 1600 до 1250	от 1600 до 1250	от 800 до 600	от 1100 до до 800	от 1650 до 1600	от 1650 до 1200	от 2050 до 1850	от 25000 до 2300	от 3300 до 3000	от 3300 до 2900
Масса без двигателя не более, кг	210	210	210	210	410	410	410	410	410	410	410	410
Тип виброизолятора	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42
Количество виброизолятора, шт	5	5	5	5	6	6	6	6	6	6	6	6
