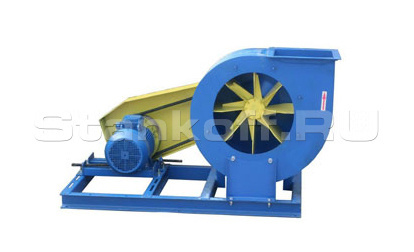

Вентилятор радиальный пылевой ВРП 5

Контакты

Али

+7 (995) 888-07-03

Реклама Рекомендуем предложения

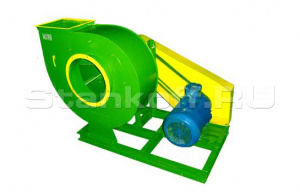

Вентилятор радиальный пылевой ВРП 2,5 Подробное описание и цена >>>

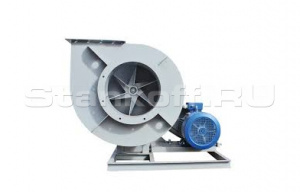

Вентилятор радиальный пылевой ВРП 5 Подробное описание и цена >>>

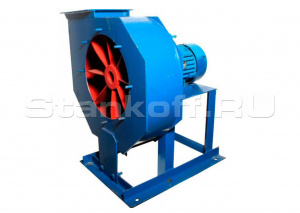

Вентилятор радиальный пылевой ВРП 3,15 Подробное описание и цена >>>

Детальное описание

Вентилятор радиальный пылевой ВРП 5 — предназначен для перемещения невзрывоопасных, неабразивных пылегазо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 0С, не содержащих липких веществ и волокнистых материалов, механических примесей более 1 кг/м³.

Габаритные и присоединительные размеры вентилятора ВРП 5 исполнения 1:

№ вент.	Размеры, мм
№ вент.	В	А	А1	А2	А3	А4	а1	а2	Lmax	l	h	H	L1
5	915	347	300	100	340	315	300	280	780	205	345	927	165
№ вент.	Размеры, мм									N	n	n1	n2
№ вент.	L2	L3	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
5	630	480	350	385	8	8	14	100	100	8	12	3	1

Габаритные и присоединительные размеры вентилятора ВРП 5 исполнения 5-01:

№ вент.	Размеры, мм
№ вент.	В	А	А1	А2	А3	А4	а1	а2	l	Lmax	h	H	L1
5	1415	347	300	100	340	315	300	280	205	800	345	975	160
№ вент.	Размеры, мм									N	n	n1	n2
№ вент.	L2	L3	L4	D	D1	d	d1	t1	t2	N	n	n1	n2
5	620	1100	550	350	385	8	8	100	100	8	12	3	1

Габаритные и присоединительные размеры вентилятора ВРП 5 исполнения 5-02:

№ вент.	Размеры, мм
№ вент.	В	А	А1	А2	А3	А4	а1	а2	Lmax	l	h	Hmax	L1
5	915	347	300	100	340	315	300	280	900	205	345	975	160
№ вент.	Размеры, мм									N	n	n1	n2
№ вент.	L2	L3	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
5	730	490	350	385	8	8	14	100	100	8	12	3	1

Технические характеристики вентилятора радиального пылевого ВРП 5
Исполнение	1	1	1	1	1	5	5	5	5	5	5	5	5
Типоразмер двигателя	АИР100L4	АИР112М4	АИР132S4	А132М2	АИР160S2	А90L4	А100S4	АИР100L4	АИР112М4	АИР132S4	АИРМ132М4	АИР160S4	АИР160М2
Мощность установочная Nу, кВт	4	5,5	7,5	11	15	2,2	3	4	5,5	7,5	11	15	18,5
Частота вращения вала N,об/мин.	1500	1500	1500	3000	3000	1500(1360)	1500(1500)	1500(1755)	1500(1755)	1500(2030)	1500(2225)	1500(2500)	3000(2500)
Производительность Q, м³/час	от 2800 до 5100	от 3200 до 5100	от 3200 до 5100	от 4600 до 6500	от 5000 до 7800	от 2100 до 4200	от 2000 до 4500	от 2000 до 4500	от 2000 до 5000	от 2900 до 7500	от 3000 до 8000	от 4000 до 10000	от 4000 до 10000
Давление полное Pv, Па	от 960 до 800	от 960 до 800	от 990 до 800	от 3600 до 3500	от 3600 до 3400	от 1000 до до 700	от 1200 до 900	от 1450 до 1000	от 2000 до 1000	от 2010 до 1400	от 2250 до 1650	от 2660 до 1900	от 3000 до 2000
Масса без двигателя не более, кг	85	85	85	85	85	180	180	180	180	180	180	180	180
Тип виброизолятора	ДО40	ДО40	ДО40	ДО40	ДО40	ДО41	ДО41	ДО41	ДО41	ДО41	ДО41	ДО41	ДО41
Количество виброизолятора, шт	5	5	5	5	5	6	6	6	6	6	6	6	6
