Детальное описание

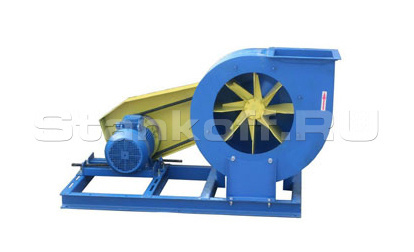

Вентилятор радиальный пылевой ВРП 4 — предназначен для перемещения невзрывоопасных, неабразивных пылегазо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 0С, не содержащих липких веществ и волокнистых материалов, механических примесей более 1 кг/м³.

Габаритные и присоединительные размеры вентилятора ВРП 4 исполнения 1:

№ вент.	Размеры, мм
№ вент.	В	А	А1	А2	А3	А4	а1	а2	Lmax	l	h	H	L1
4	745	280	270	90	270	250	240	221	610	175	227	727	129
№ вент.	Размеры, мм									N	n	n1	n2
№ вент.	L2	L3	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
4	495	390	280	310	8	7	12	90	90	8	12	3	1

Габаритные и присоединительные размеры вентилятора ВРП 4 исполнения 5-01:

Габаритные и присоединительные размеры вентилятора ВРП 4 исполнения 5-02:

№ вент.	Размеры, мм
№ вент.	В	А	А1	А2	А3	А4	а1	а2	l	Lmax	h	H	L1
4	1210	280	270	90	270	250	240	221	175	750	227	722	150
№ вент.	Размеры, мм									N	n	n1	n2
№ вент.	L2	L3	L4	D	D1	d	d1	t1	t2	N	n	n1	n2
4	570	960	480	280	310	8	7	90	90	8	12	3	1

№ вент.	Размеры, мм
№ вент.	В	А	А1	А2	А3	А4	а1	а2	Lmax	l	h	Hmax	L1
4	745	280	270	90	270	250	240	221	750	175	227	730	130
№ вент.	Размеры, мм									N	n	n1	n2
№ вент.	L2	L3	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
4	600	390	280	310	8	7	12	90	90	8	12	3	1

Технические характеристики вентилятора радиального пылевого ВРП 4
Исполнение	1	1	1	5	5	5	5
Типоразмер двигателя	АИР100S2	АИР100L2	АИР112М2	АИР100S4	АИРМ112М4	АИР100S2	АИРМ112М2
Мощность установочная Nу, кВт	4	5,5	7,5	3	5,5	4	7,5
Частота вращения вала N,об/мин.	3000	3000	3000	1500 (1410)	1500 (1430)	3000 (2100)	3000 (2895)
Производительность Q, м³/час	от 2540 до 4720	от 2540 до 5200	от 2540 до 5240	от 1150 до 3100	от 1250 до 3250	от 1600 до 4000	от 2540 до 5600
Давление полное Pv, Па	от 2720 до 2690	от 2720 до 2200	от 3000 до 2000	от 650 до 500	от 700 до 500	от 1300 до до 900	от 2800 до 2000
Масса без двигателя не более, кг	76	76	76	100	100	100	100
Тип виброизолятора	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39
Количество виброизолятора, шт	4	4	4	4	4	4	4
