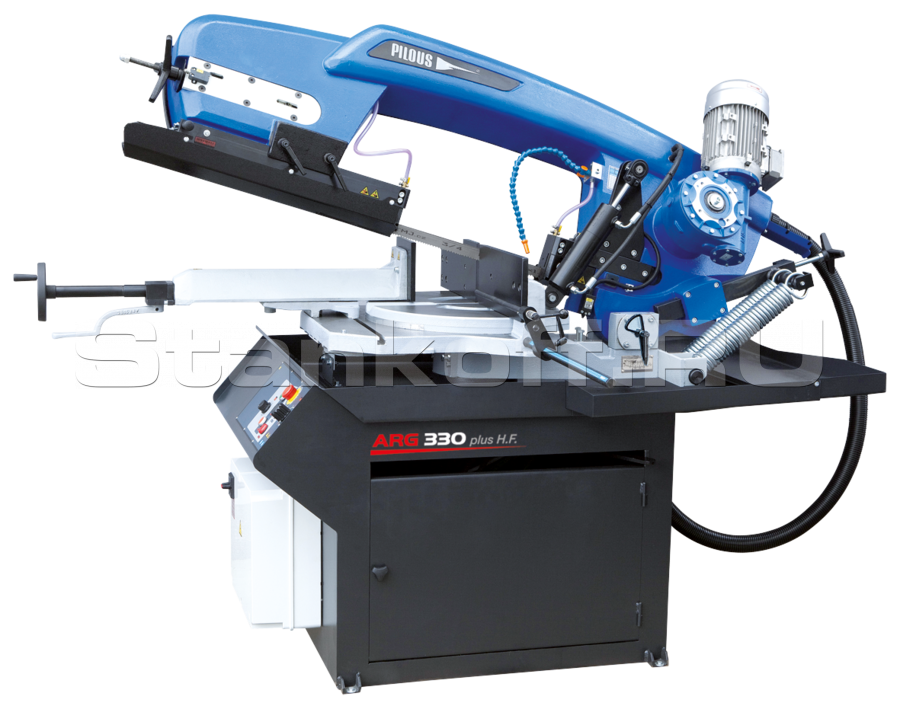

Станок с гидроподъёмом пильной рамы ARG 330 PLUS H.F.
Детальное описание
Совершенно новая технология литья пильной рамы и обновленный уникальный дизайн. Литье корпуса рамы выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза. Использование прочной, широкой ленты является оптимальным выбором для обеспечения всех потребностей производства. В новой модели используется полотно с шириной 34 мм и толщиной 1.1 мм, позволяющие использовать данный станок для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Поворот рамы осуществляется в диапазоне от -45⁰ до 60⁰.
Станок оборудован гидравлической системой, с помощью которой осуществляется автоматический подъем рамы после завершения пиления. Данная система значительно облегчает работу со станком, особенно при пилении серии деталей. Величина раскрытия может быть отрегулирована в соответствии с размерами заготовки. Подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана гидроцилиндра. После окончания пропила привод пилы автоматически останавливается и поднимается в первоначальное положение.
Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Эргономичная компактная тумба позволяет установить станок на площади с ограниченным пространством.
Особенности
- Простая и быстрая установка и фиксация угла реза в диапазоне от 0⁰ до 60 при неизменном положении заготовки, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
- Очень жесткие компоненты конструкции станка, выполненные из отливок из серого чугуна, что повышает виброустойчивость станка;
- Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками. Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы;
- Современный дизайн рамы позволяет распиливать заготовки больших размеров как прямо, так и под углом;
- Массивный поворотный стол пильной рамы, с загрузочной поверхностью увеличенной площади, обеспечивает максимальную жесткость станка и стабильность процесса обработки даже при резке труднообрабатываемых материалов;
- Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
- Новая конструкция приводных шкивов пилы, механизма натяжения и механизмов вращения пилы обеспечивает большую долговечность и надежность станка;
- Бесшумный и необслуживаемый червячный мотор-редуктор;
- Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
- Все электрические кабели и шланги подачи СОЖ спрятаны во внутренние полости станка, что исключает их повреждение;
- Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии;
- Система контроля натяжения полотна и автоматическое отключение в случае разрыва.
- Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.
- Упор для выставления заготовок со шкалой, длинной 500 мм. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.
Параметры
90° | -45° | +45° | +60° | |
Круг | 330 | 240 | 250 | 165 |
Квадрат | 320 | 200 | 230 | 150 |
Профиль | 400 x 200 | 250 x 140 | 250 x 170 | 150 x 150 |
Технические характеристики станка с гидроподъёмом пильной рамы ARG 330 PLUS H.F. |
|
Главный двигатель | 400 В / 50 Гц / 3 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт |
Мотор гидростанции | 400 В / 50 Гц / 0.18 кВт |
Скорость пилы, м/мин | 15 - 90 |
Высота стола тисков, мм | 945 |
Объем бака гидросистемы, л | 6 |
Объем бака СОЖ, л | 35 |
Габаритные размеры (мин.), мм | 1750 х 1350 х 2200 |
Габаритные размеры (макс.), мм | 2150 х 2050 х 2600 |
Вес станка, кг | 845 |
