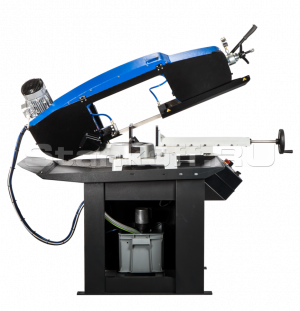

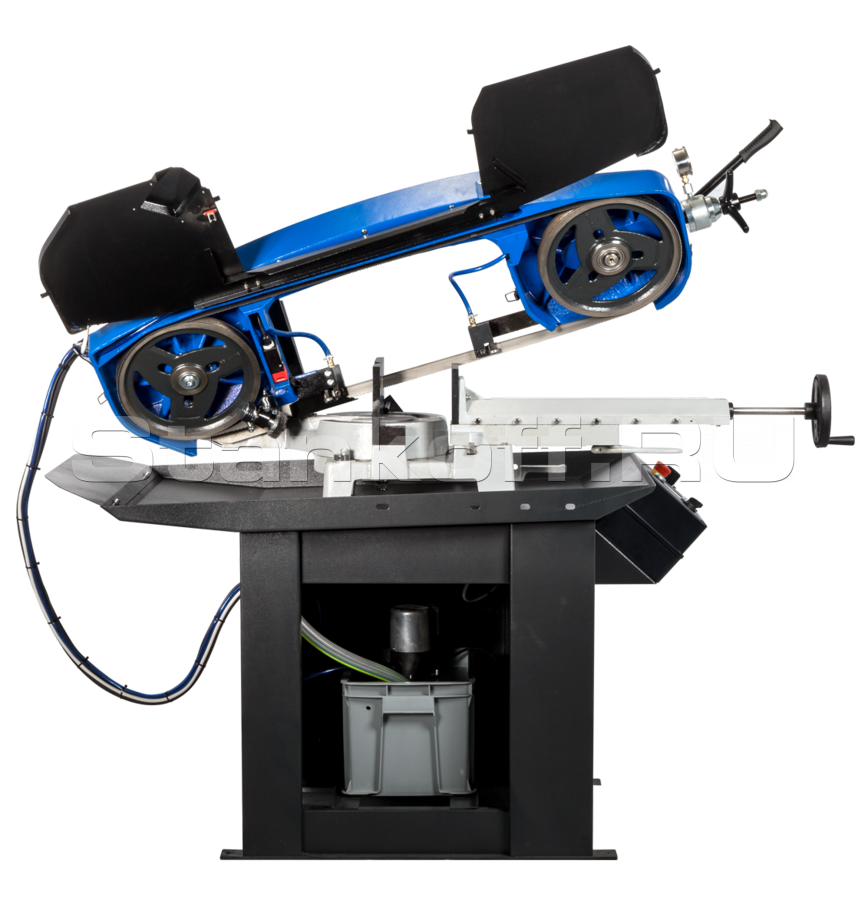

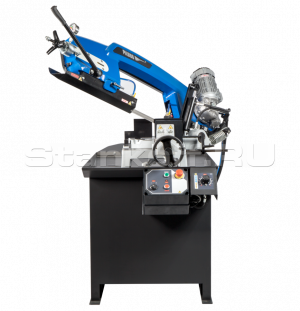

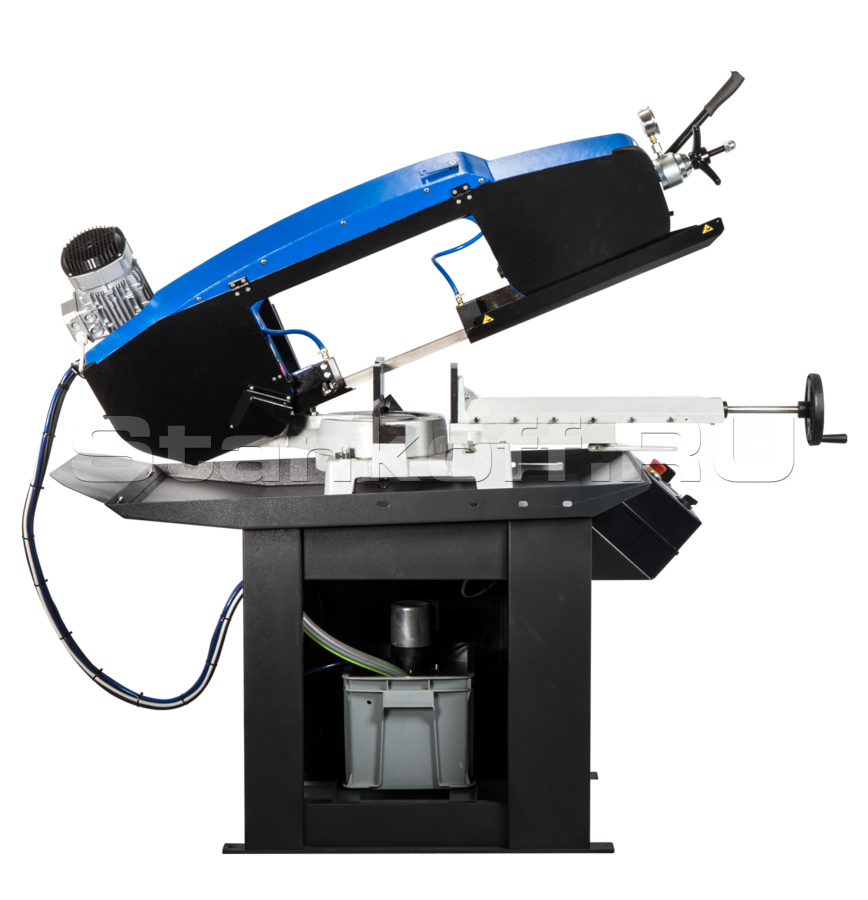

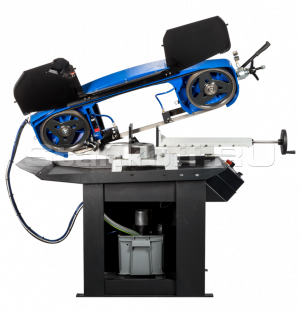

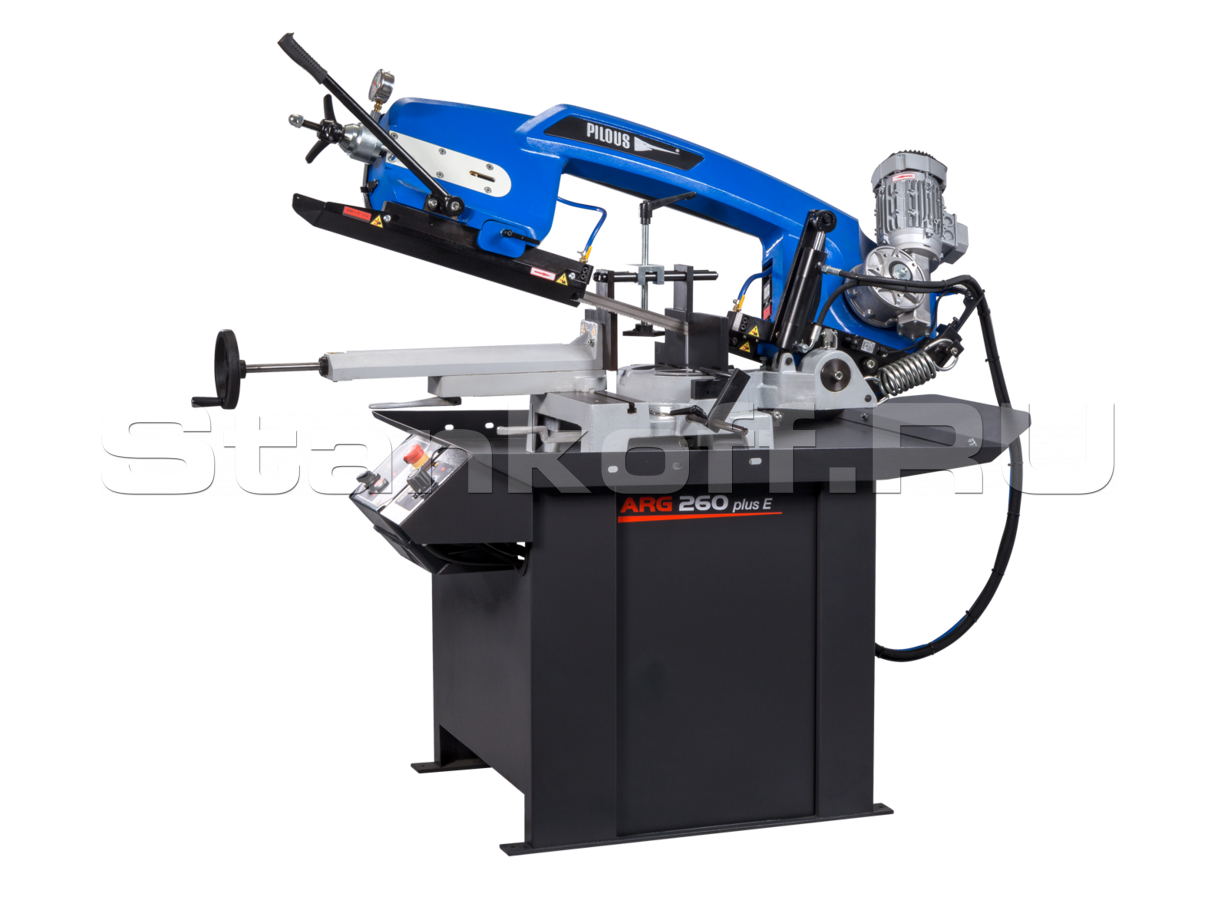

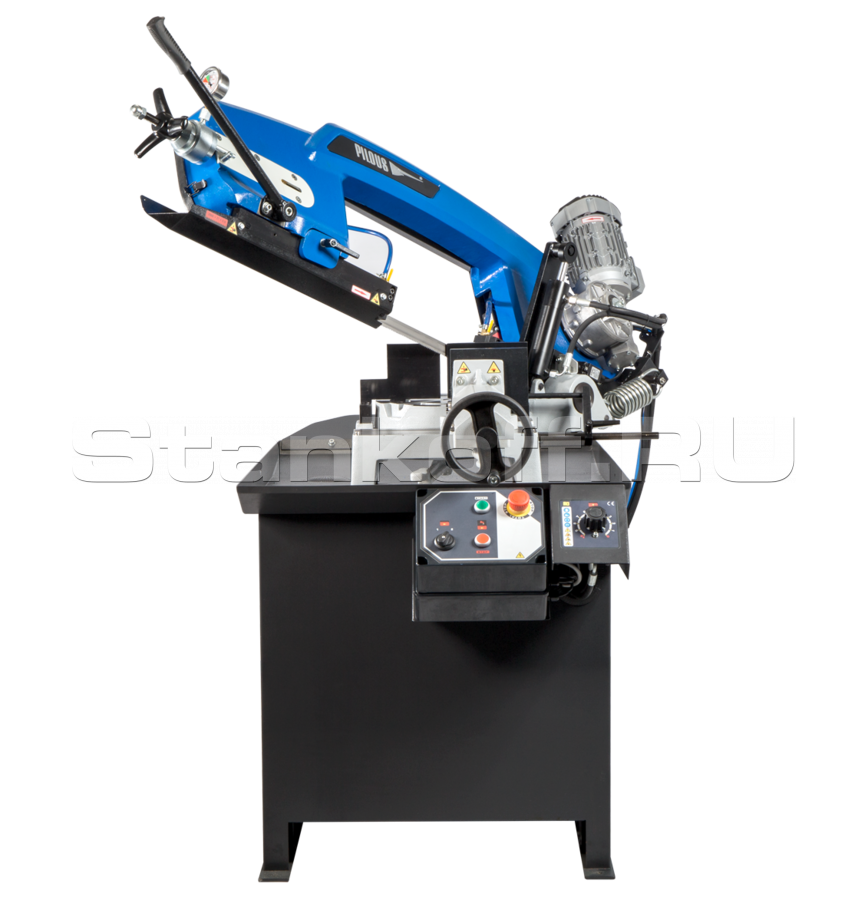

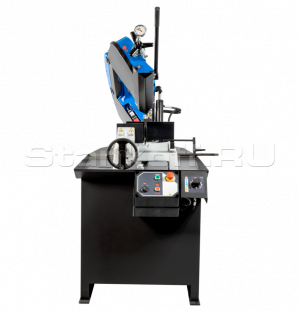

Станок с гидроразгрузкой пильной рамы ARG 260 PLUS E
Детальное описание
Инновационная версия всеми известного, уже 25 лет производимого модельного ряда станков ARG 250 с совершенно новым, уникальным дизайном пильной рамы станка. Максимальный диаметр заготовок увеличен с 250 до 260 мм. Современная концепция пильной рамы с углублениями и шкивами увеличенного диаметра. Увеличенный диаметр шкивов позволяет снизить нагрузку на ленточное полотно при изгибе. Все это гарантирует максимальную жесткость всей системы, длительный срок службы ленточного полотна и высочайшую точность пиления. В полостях пильной рамы скрыта вся электропроводка и СОЖ, которые, тем самым, защищены от повреждения.
Новая концепция пильной рамы заметно упрощает процесс замены ленточного полотна, а также очистки внутренних полостей рамы: просто откиньте задний кожух на петлях, который останется в зафиксированном положении. Кроме нового дизайна пильной рамы был выполнен ряд других технических улучшений, которые повышают качество и комфорт обслуживания, одновременно продлевая срок службы станка. На станке – новый рычаг для подъема пильной рамы с регулировкой высоты, обеспечивающий более удобное управление.
В качестве опции – щетка для очистки ленточного полотна с синхронизированным приводом от ведущего колеса. Универсальный ленточнопильный станок, предназначен, в основном, для использования в условиях серийного производства, а так же в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали. Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра.
После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема или опускания рамы. Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰. Поворотный стол исключает возможность пропила его рабочей поверхности.
Особенности
- Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
- Современный дизайн рамы позволяет распиливать заготовки больших размеров;
- Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
- Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
- Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
- Бесшумный и необслуживаемый червячный мотор-редуктор;
- Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 35 и 70 м/мин;
- Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
- Удобное и простое управление станком с эргономичной панели закрепленной на тумбе станка.
- Упор для выставления заготовок длиной 250 мм.
Параметры
90° | -45° | +45° | +60° | |
Круг | 260 | 180 | 200 | 125 |
Квадрат | 240 | 160 | 185 | 105 |
Профиль | 300 x 185 | 190 x 105 | 185 x 195 | 125 x 105 |
Главный двигатель | 400 В / 50 Гц / 0,9/1,4 кВт |
Мотор помпы СОЖ | 400 В / 50 Гц / 0.05 кВт |
Скорость пилы | 35/70 м/мин |
Высота стола тисков | 900 мм |
Объем бака СОЖ | 15 л |
Габаритные размеры (мин.) | 1690 х 750 х 1430 мм |
Габаритные размеры (макс.) | 1980 х 1510 х 2040 мм |
Вес станка | 310 кг |
