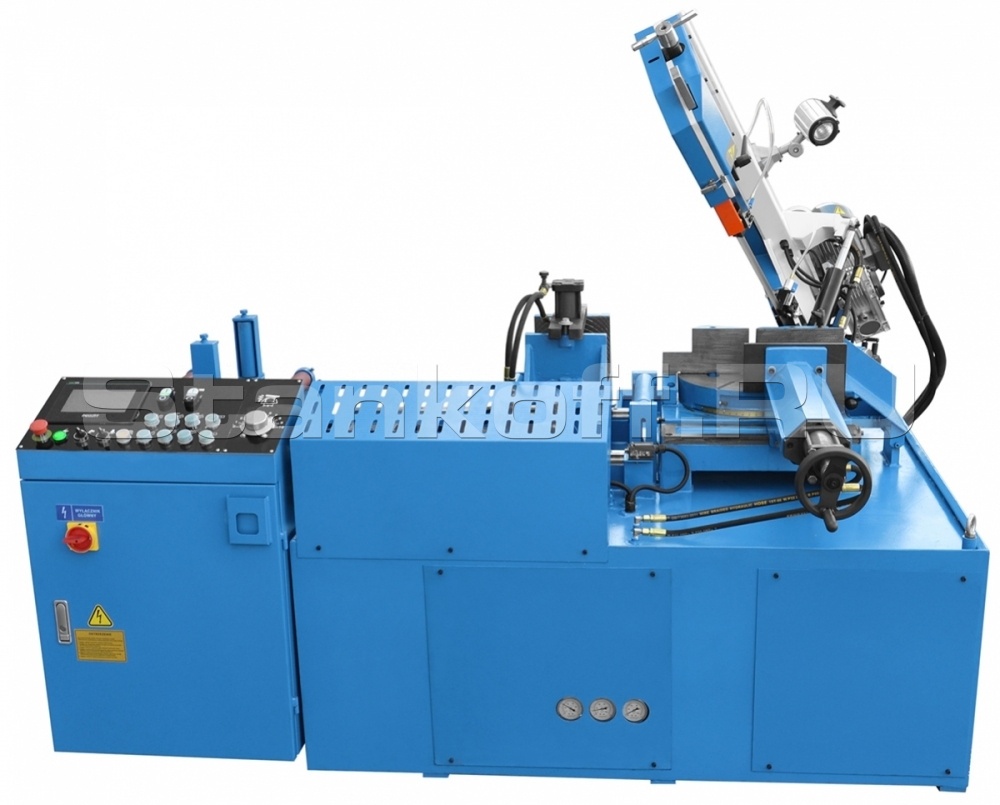

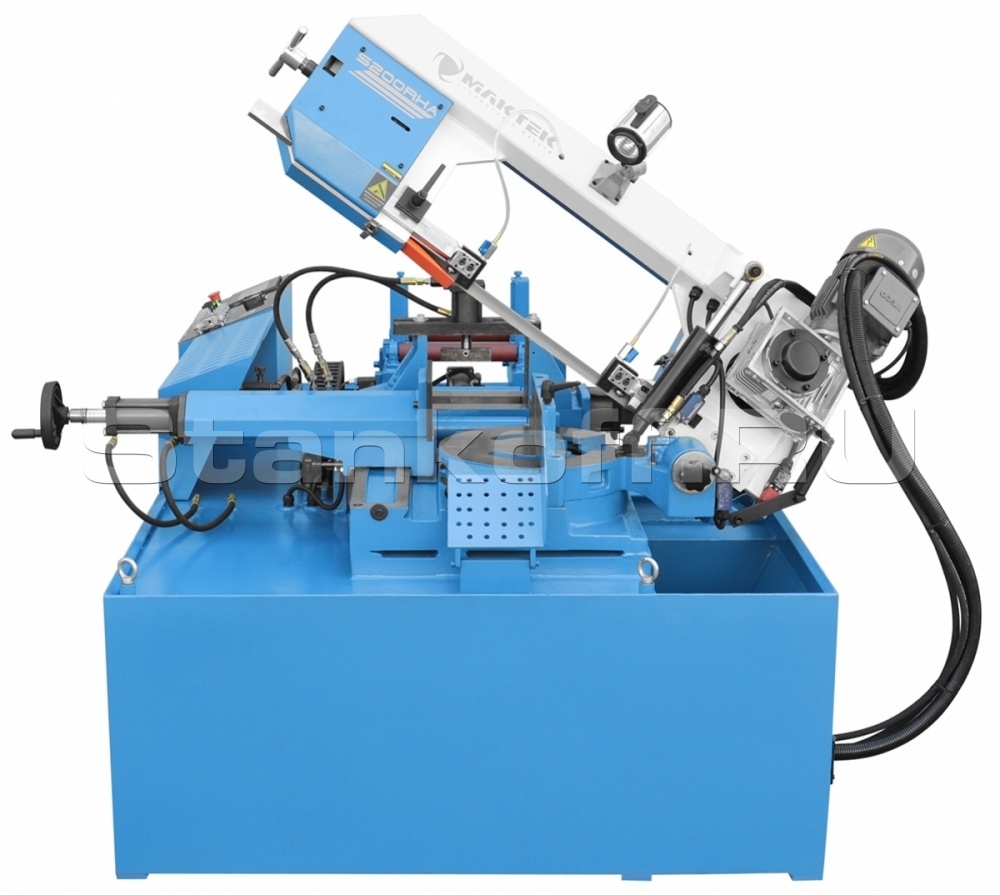

Автоматический ленточнопильный станок CORMAK S-200 RHA
Детальное описание

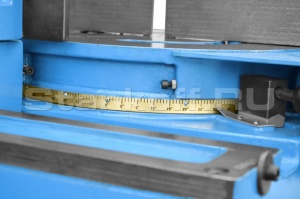

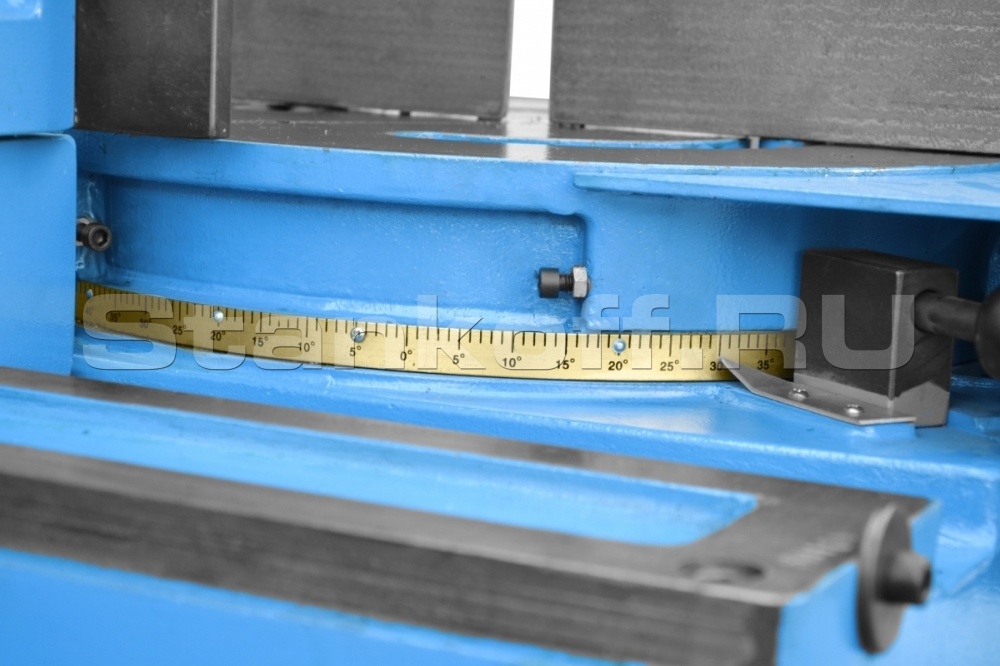

Станок предназначен для резки в ручном режиме под углами от 30º влево до 60º вправо и для автоматической резки под углом от 0 до 45º вправо. Ручной режим позволяет выполнять все операции вручную с рабочего стола станка.
Автоматический режим – после включения машины, весь цикл резки, т.е. крепление разрезаемого заготовки в тисках, его перемещение заготовки на определенный размер к режущей ленте, опускание консоли, обратный подъем консоли на требуемую высоту, происходит без необходимости обслуживания оператора.

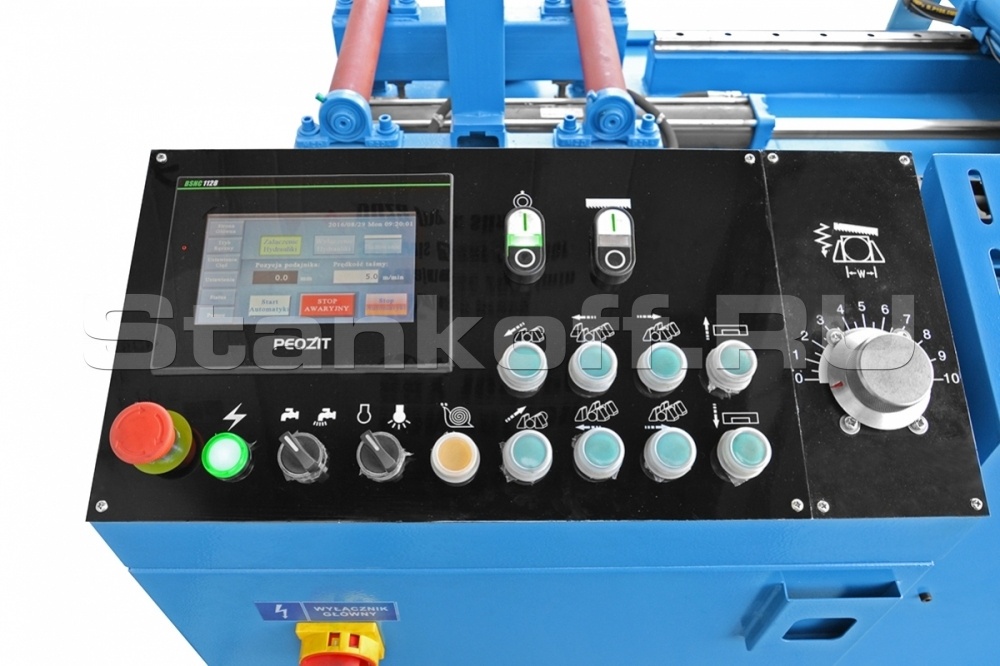

Параметры резки, такие, как количество резов, размер подачи материала, скорость режущей ленты, скорость опускания консоли, устанавливаются на панели управления. Автоматической остановка станка, происходит в случае завершения серии резки, поломки полотна или другой неисправности, выявленные системой управления станка.

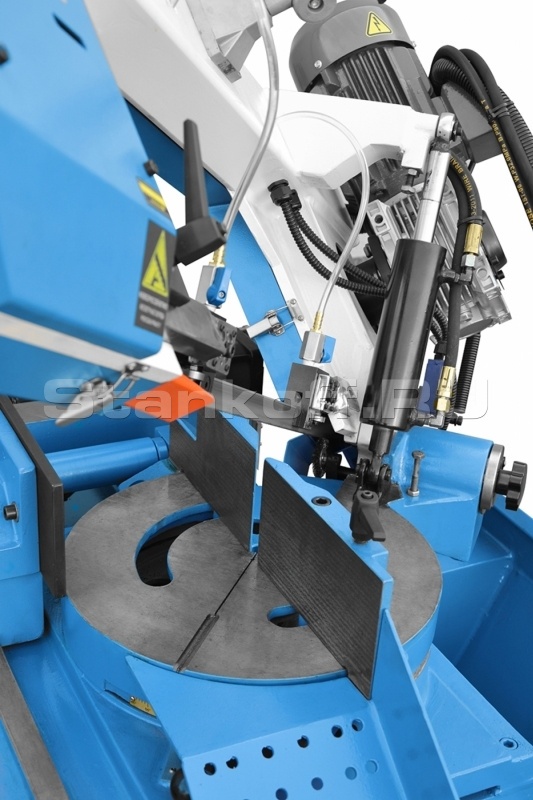

Консоль станка изготовлена из литого чугуна. Привод режущего полотна ы основан на двигателе, управляемым инвертором, что обеспечивает плавную регулировку в большом диапазоне скоростей. Гидравлическое натяжение полотна обеспечивает получение оптимальных условий работы ленты. В случае поломки полотна станок останавливается автоматически. Точное ведение полотна обеспечивают направляющие, состоящие из подшипников, направляющих и вкладышей из твердых сплавов. Максимальные параметры резки и длительный срок службы полотна обеспечивает система СОЖ и щетка для чистки.
Скорость подачи регулируется гидравлическим приводом с клапаном. Система быстрой подачи позволяет сократить время резки отдельных элементов.

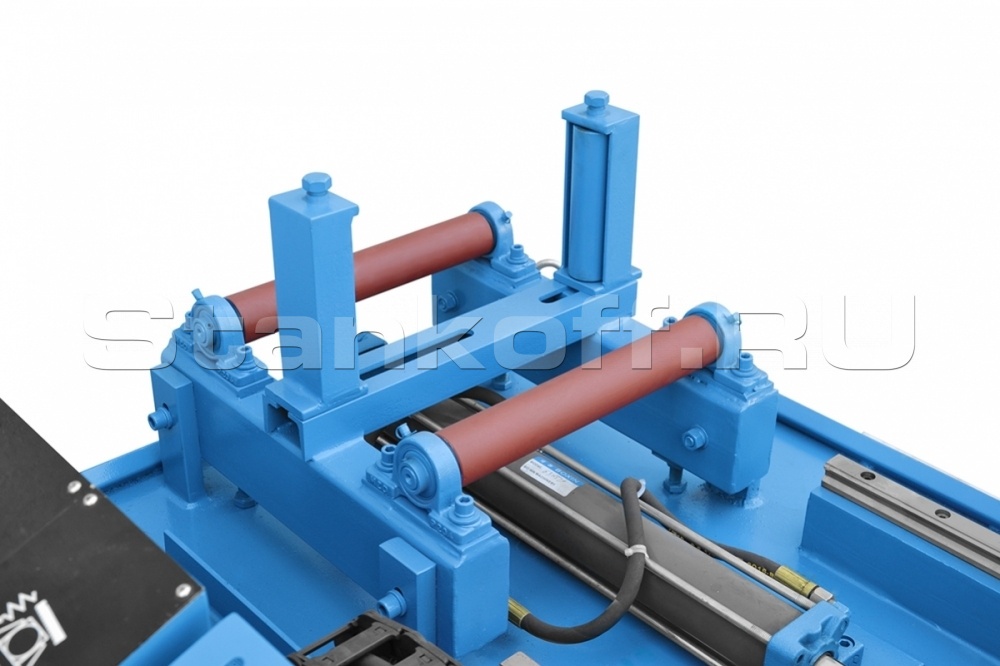

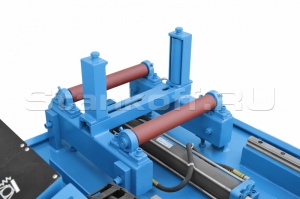

Гидравлическая система подачи материала обеспечивает полностью автоматический цикл работы станка. Контроллер оснащен дисплеем с ЖК-дисплеем. Максимальная длина подачи материала в составляет 500 мм, с точностью +/- 0,2 мм..
Применение двигателей компании ABB гарантирует долгую и безаварийную работу.
Параметры
Угол | Круг | Профиль | Квадрат |
0º | Ø250 | 320 х 240 | 240 х 240 |
30º L | ø200 | 220 х 120 | 190 х 190 |
45º P | ø220 | 235 х 120 | 210 х 210 |
60º P * | ø210 | 155 х 110 | 100 х 100 |
Технические характеристики автоматического ленточнопильного станка CORMAK S-200 RHA |
|
Тип | автомат |
Тип станка | Маятниковый гидравлическая подача |
Скорость пилы | Инвертор 0-90 м / мин |
Угол резания | 30 ° влево до 60 ° вправо |

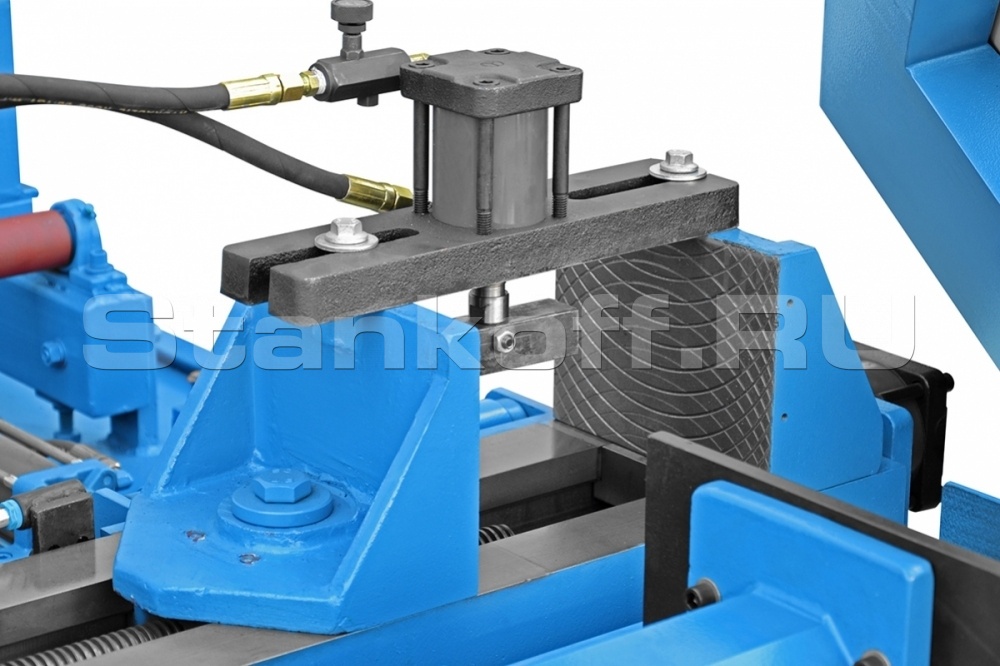

Тиски | гидравлический |
Минимальный диаметр резки | Ø 5 мм |
Минимальная длина материала в тисках | 30 мм |
Длинна полотна | 27x0,9x2910 мм |
Мощность | 4,1 кВт |
Размеры, ДхШхВ | 2250 x 1600 х 1600 мм |
Вес | 1100 кг |
