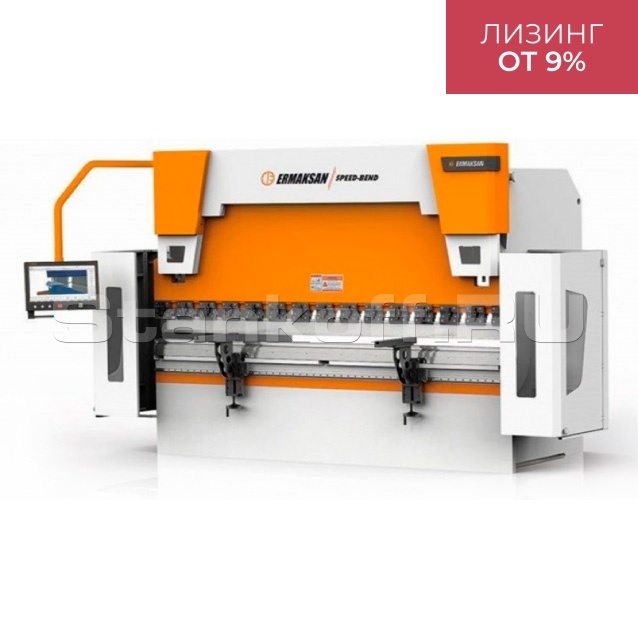

Пресс листогибочный гидравлический Speed Bend 60/2100 6 осей

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Пресс листогибочный гидравлический Speed Bend 60/2100 6 осей Подробное описание и цена >>>

Пресс листогибочный гидравлический Speed Bend 260/4100 Подробное описание и цена >>>

Пресс листогибочный гидравлический Speed Bend-C 60/2100 6 осей Подробное описание и цена >>>

Детальное описание

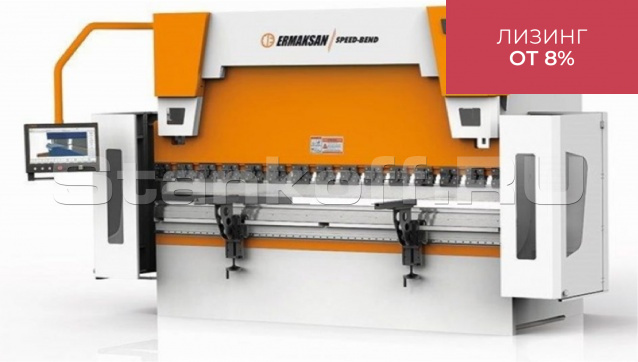

Станки листогибочные с ЧПУ SPEED BEND оснащены новейшими системами (электронной и гидравлической) за счет чего обеспечивается более высокая скорость работы и повторяемость.

Электронно-регулируемые гидроклапаны установленные на прессе, обеспечивают возможность высокоточного регулирования основных параметров гидропривода и жесткие циклы управления. Также все ответственные детали пресса выполнены со сверхпрецизионной точностью, что в конечном итоге сказывается на высоком качестве и точности гибки.

Гибочный пресс опционально сконфигурирован так, что закрывает 90% всех задач гибки. Имеет - 4 оси заднего упора, что упрощает настройку под геометрию детали, даёт возможность выполнять сложные гибы. Моторизированное бомбирование увеличивает скорость настройки на другие толщины листа.

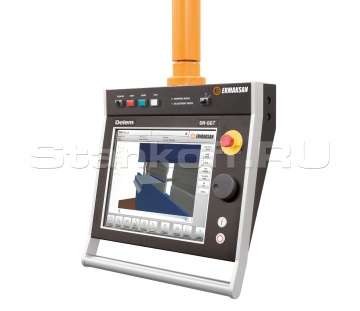

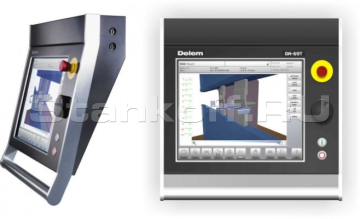

Контроллер Delem DA-66T 2D

Самое современное ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса.
Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.

Основные функции контроллера:

Встроенная ОС Windows® в режиме реального времени
Многозадачная среда
Мгновенное закрытие
Поддержка Delem Modusys

Электрические / интерфейсные свойства:

Электропитание: 24 В
Шина Modusys HSB
Порт RS232 (2x)
Сетевой интерфейс (100Mb / 10Mb)
USB-порт – 2 шт
Интерфейс SafetyPLC
Интерфейс передачи данных
Интерфейс управления углом

Функции контроля:

Серво / 2-ступенчатое управление мощностью переменного тока
Unipolair / управление преобразователем частоты
Управление клапаном прямого давления
Прямой пропорциональный клапан Y1, Y2
Прямое управление бомбированием
Тандемная операция

Программирование:

Алфавитно-цифровое обозначение деталей
Программирование и визуализация в реальном масштабе и времени
Автоматический расчет последовательности гибки
Легкая графическая смена последовательности и перемещений
Программирование программ Hemmed
Таблица страниц на странице
Выбор детали и инструментов
Программируемые свойства материала
Программируемая скорость осей
Фильтр поиска деталей и инструментов
Миллиметры / Дюймы, выбор kN / Ton
Счетчик акций

Что можно просчитать автоматически:

Недоступные зоны для инструментов
Усилие гибки
Допуск на гиб
Компенсацию прогиба
Развертку
Сила крепления
Программирование радиуса
Таблица допусков на угловые размеры

Стандартная комплектация

Жесткий корпус из стали ST44 A1 высокого качества
6-Осей; 4 оси заднего упора (X, R, Z1, Z2) управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП
Гидравлическая система HOERBIGER или Bosch-Rexroth

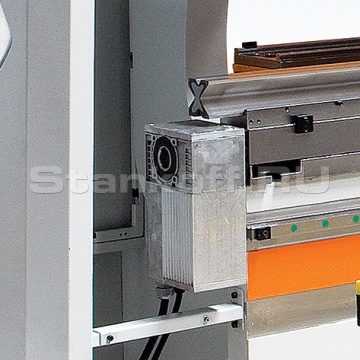

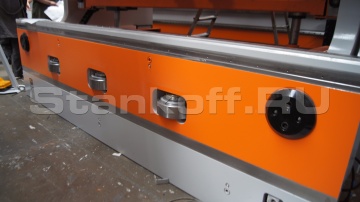

Моторизированная система компенсации прогиба
Закаленный, шлифованный пуансон производства компании Rolleri (Италия)
Закаленная, шлифованная 4-х ручьевая матрица
Быстрозажимные элементы системы крепления PROMECAM - AMADA
Предлагаются следующие контроллеры на выбор:
- ER-90 Plus 3D с цветным графическим контроллером, сенсорным экраном + автономное ПО
- CybelecModEva 15T 3D с цветной графикой + автономное ПО
- Delem DA-66T 2D с цветной графикой
Электрическая панель с системой охлаждения, укомплектованная компонентами - SIEMENS
Панель управления сконструирована с учетом эргономики, находится на подвижной консоли
Задняя система защиты на фотоэлементах
Лазерная система защиты рук оператора
Точность синхронизации осей Y1 + Y2 - мм 0,01, обеспечивается линейными датчиками Heidenhain (Германия)
Передвижная ножная педаль
Передние кронштейны
Глубина зева 410мм

Линейные датчики Haindenhеin (Германия)

4-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – независимые оси)

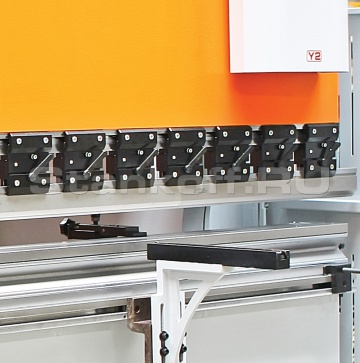

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная

Моторизированная клиновая система компенсации бомбирования

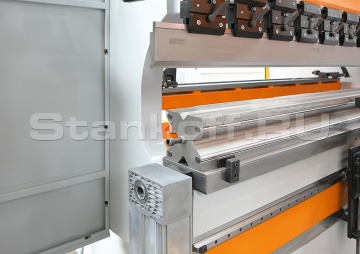

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса

Дополнительная комплектация

Графические контроллер: DelemDA-69T 3D
Дополнительные оси заднего упора Х1 + Х2; R1 + R2
Современная система защиты оператора SICK C4000 14 мм (+ легко программируемое ПО Sick для ПК)
Лазерная система защиты рук оператора на уровне матрицы - LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, AKAS LASER SAFETY IILC2000 (механизированный), sick V 4000 (система камер), DSP (система лазерной защиты)
Лазерная система измерения угла, с системой лазерной проверки Data-Mcobra Laser
Гидравлическая система бомбирования

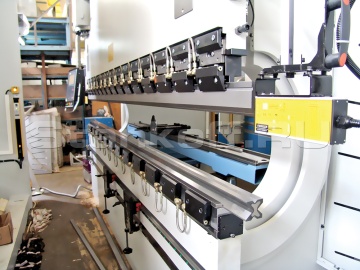

Пневматическая система зажима верхнего инструмента ERMAK
Гидравлическая система зажима пуансона и матрицы
Управляемые от ЧПУ гидравлические поддержки (оси - АР3 + AP4)
Охлаждение или подогрев гидравлического масла
Автоматическая система смазки
Специальная глубина зева (500, 600, 750 мм и выше)
Специальный инструмент
Подготовка под тандем
Инструментальный шкаф.

Контроллер Delem DA-69T

Сенсорный экран
Режим программирования 3D и 2D графика
3D-визуализация в моделирование
17-дюймовый цветной TFT-дисплей с высоким разрешением
Полный набор приложений для Windows
Совместимость Delem Modusys (масштабируемость и адаптивность модулей)
USB, периферийное взаимодействие
Интерфейс гибки и компенсации угла
Сетевое программное обеспечение Profile-T3D

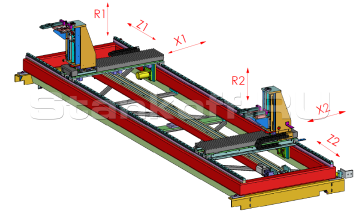

6 осевой задний упор

ТИП – ATF – 6 осевой задний упор - X1_X2; R1_R2; Z1_Z2 – в данном исполнении реализовано полностью независимое перемещение задних упоров по осям
Оси X1_X2 - независимый Х позволит установить пальцы заднего упора на разном удалении от инструмента в горизонтальной плоскости
Оси R1_R2 – независимая R позволит установить пальцы заднего упора на разном удалении от инструмента в вертикальной плоскости

Упор типа ATF

Гидравлическая система зажима пуансонов

Пневматическая система зажима пуансонов

Гидравлическая или гидродинамическая система компенсации прогиба (бомбирования)

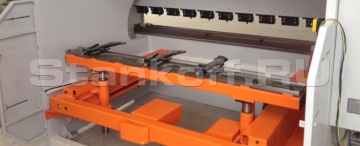

Передние, автоматизированные опоры для поддержки листа AP3+AP4

Дополнительные пальцы заднего упора

Длина гибки, мм (А)	2100
Мощность гибки, тонн	60
Расстояние между колоннами, мм	1700
Скорость опускания по оси Y, мм/c	200
Скорость гибки по оси Y, мм/c	14
Скорость возврата Y, мм/с	165
Бомбирование	моторизированное
Точность позиционирования заднего упора, мм	±0,1
Перемещение по оси X, мм	500
Скорость по оси X, мм/с	500
Перемещение по оси R, мм	250
Скорость по оси R, мм/с	350
Скорость по осям X1 X2, мм/с	500
Скорость по осям R1 R2, мм/с	350
Скорость по осям Z1 Z2, мм/с	1000
Количество пальцев заднего упора, шт	2
Количество передних поддержек, шт	2
Емкость масла, л	150
Мощность двигателя, кВт	7,5
Ход, мм (C)	275
Величина максимального хода, мм (D)	530
Глубина отверстия, зев, мм (E)	410
Высота стола, мм (F)	900
Длина, мм	3250
Ширина, мм	1960
Высота, мм	2750
Масса, кг	5800
