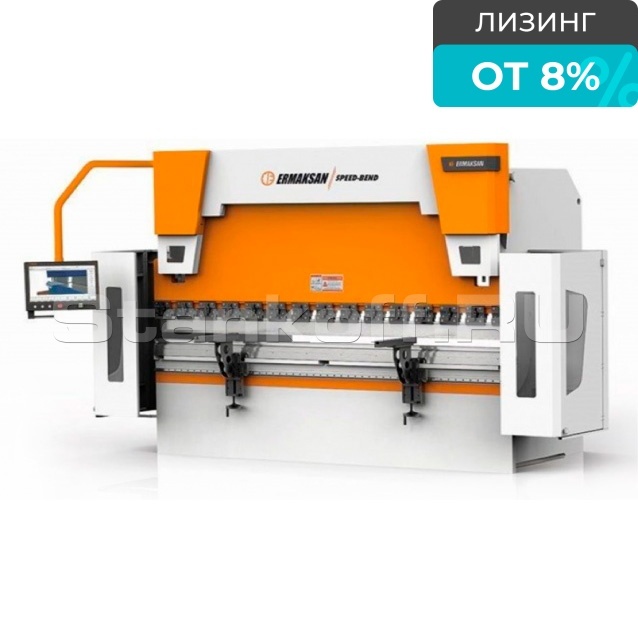

Пресс листогибочный гидравлический Speed Bend 100/2600 6 осей
+7 (995) 888-07-13
Детальное описание
Станки листогибочные с ЧПУ SPEED BEND оснащены новейшими системами (электронной и гидравлической) за счет чего обеспечивается более высокая скорость работы и повторяемость.
Электронно-регулируемые гидроклапаны установленные на прессе, обеспечивают возможность высокоточного регулирования основных параметров гидропривода и жесткие циклы управления. Также все ответственные детали пресса выполнены со сверхпрецизионной точностью, что в конечном итоге сказывается на высоком качестве и точности гибки.
Гибочный пресс опционально сконфигурирован так, что закрывает 90% всех задач гибки. Имеет - 4 оси заднего упора, что упрощает настройку под геометрию детали, даёт возможность выполнять сложные гибы. Моторизированное бомбирование увеличивает скорость настройки на другие толщины листа.

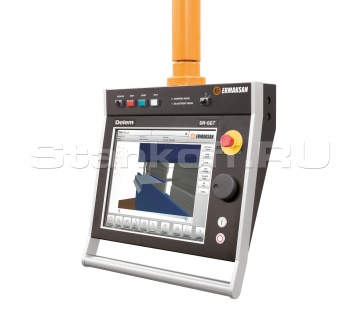

Контроллер Delem DA-66T 2D
Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.
Основные функции контроллера:
- Встроенная ОС Windows® в режиме реального времени
- Многозадачная среда
- Мгновенное закрытие
- Поддержка Delem Modusys
Электрические / интерфейсные свойства:
- Электропитание: 24 В
- Шина Modusys HSB
- Порт RS232 (2x)
- Сетевой интерфейс (100Mb / 10Mb)
- USB-порт – 2 шт
- Интерфейс SafetyPLC
- Интерфейс передачи данных
- Интерфейс управления углом
Функции контроля:
- Серво / 2-ступенчатое управление мощностью переменного тока
- Unipolair / управление преобразователем частоты
- Управление клапаном прямого давления
- Прямой пропорциональный клапан Y1, Y2
- Прямое управление бомбированием
- Тандемная операция
Программирование:
- Алфавитно-цифровое обозначение деталей
- Программирование и визуализация в реальном масштабе и времени
- Автоматический расчет последовательности гибки
- Легкая графическая смена последовательности и перемещений
- Программирование программ Hemmed
- Таблица страниц на странице
- Выбор детали и инструментов
- Программируемые свойства материала
- Программируемая скорость осей
- Фильтр поиска деталей и инструментов
- Миллиметры / Дюймы, выбор kN / Ton
- Счетчик акций
Что можно просчитать автоматически:
- Недоступные зоны для инструментов
- Усилие гибки
- Допуск на гиб
- Компенсацию прогиба
- Развертку
- Сила крепления
- Программирование радиуса
- Таблица допусков на угловые размеры
Стандартная комплектация
- Жесткий корпус из стали ST44 A1 высокого качества
- 6-Осей; 4 оси заднего упора (X, R, Z1, Z2) управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП
- Гидравлическая система HOERBIGER или Bosch-Rexroth
- Моторизированная система компенсации прогиба
- Закаленный, шлифованный пуансон производства компании Rolleri (Италия)
- Закаленная, шлифованная 4-х ручьевая матрица
- Быстрозажимные элементы системы крепления PROMECAM - AMADA
- Предлагаются следующие контроллеры на выбор:
- ER-90 Plus 3D с цветным графическим контроллером, сенсорным экраном + автономное ПО
- CybelecModEva 15T 3D с цветной графикой + автономное ПО
- Delem DA-66T 2D с цветной графикой
- Электрическая панель с системой охлаждения, укомплектованная компонентами - SIEMENS
- Панель управления сконструирована с учетом эргономики, находится на подвижной консоли
- Задняя система защиты на фотоэлементах
- Лазерная система защиты рук оператора
- Точность синхронизации осей Y1 + Y2 - мм 0,01, обеспечивается линейными датчиками Heidenhain (Германия)
- Передвижная ножная педаль
- Передние кронштейны
- Глубина зева 410мм

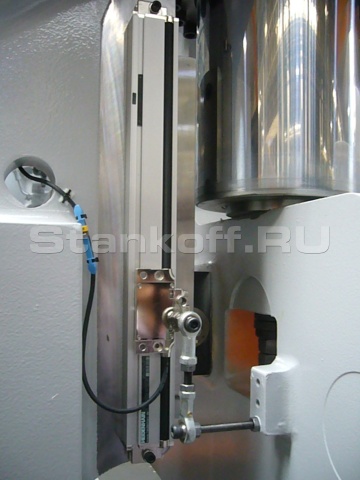

Линейные датчики Haindenhеin (Германия)
4-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – независимые оси)

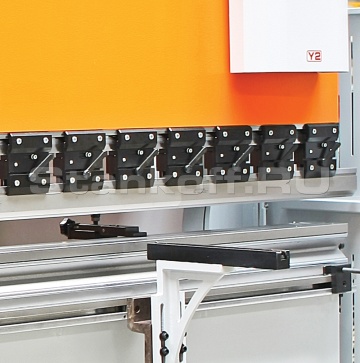

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная

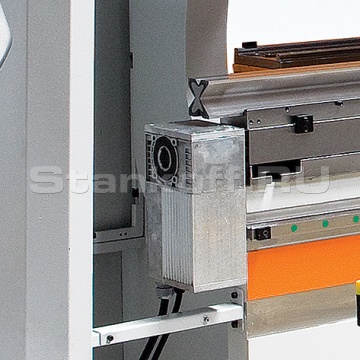

Моторизированная клиновая система компенсации бомбирования

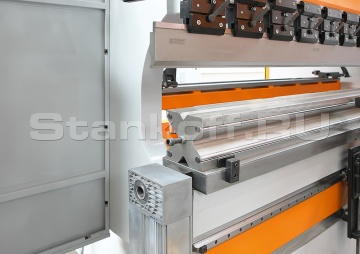

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса
Дополнительная комплектация

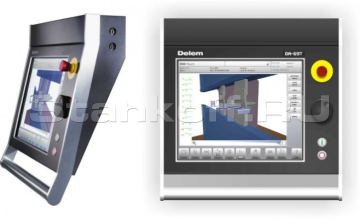

Система Delem DA-69T
• Высокоэффективный и удобный для пользователя контроллер с ЧПУ;• Графическое 2D-3D моделирование гибки;
• Графическое проектирование 2D-3D изделия;
• 3D графический ручной контроль столкновений;
• Автоматический расчет целевого позиционирования Х1-X2 и R для размеров изделия и последовательности гибки (пропуск гибки и изменение режима гибки);
• Автоматический расчет дины развертки;
• Автоматическое позиционирование Y1, Y2 в соответствии с величиной угла;
• Автоматический расчет внутреннего радиуса и хода;
• Сенсорный экран;
• Размер экрана: 17 ЖК высококонтрастный цветной экран;
• Объем памяти для программ обработки деталей: 2 Гб;
• Резервное копирование параметров и продуктов при помощи резервного средства USB;
• 2 USB порта, доступные для использования клавиатуры и мышки;
• Сетевая передача деталей.
Система перемещения задних упоров. 6 осей (X1,X2,R1,R2,Z1,Z2) – башеного типа
Система быстрого крепления инструмента. Гидравлическая или пневматическая система

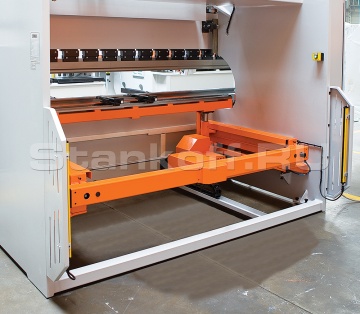

AP3-AP4 моторизированные передние суппорта для поддержки листа
Лазерная система измерения угла гиба
Система крепления инструмента Wila. Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.
| Длина гибки, мм (А) | 2600 |
| Мощность гибки, тонн | 100 |
| Расстояние между колоннами, мм
|
2200 |
| Скорость опускания по оси Y, мм/c | 200 |
| Скорость гибки по оси Y, мм/c | 12 |
| Скорость возврата Y, мм/с
|
190 |
| Бомбирование | моторизированное |
| Перемещение по оси X, мм | 800 |
| Скорость по оси X, мм/с | 500 |
| Перемещение по оси R, мм | 250 |
| Скорость по оси R, мм/с | 350 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Скорость по осям X1 X2, мм/с | 500 |
| Скорость по осям R1 R2, мм/с | 350 |
| Скорость по осям Z1 Z2, мм/с | 1000 |
| Количество пальцев заднего упора, шт | 2 |
| Количество передних поддержек, шт | 2 |
| Емкость масла, л | 200 |
| Мощность двигателя, кВт | 11 |
| Ход, мм (C) | 275 |
| Величина максимального хода, мм (D) | 530 |
| Глубина отверстия, зев, мм (E) | 410 |
| Высота стола, мм (F) | 900 |
| Длина, мм | 3750 |
| Ширина, мм | 1950 |
| Высота, мм | 2800 |
| Масса, кг | 7000 |
