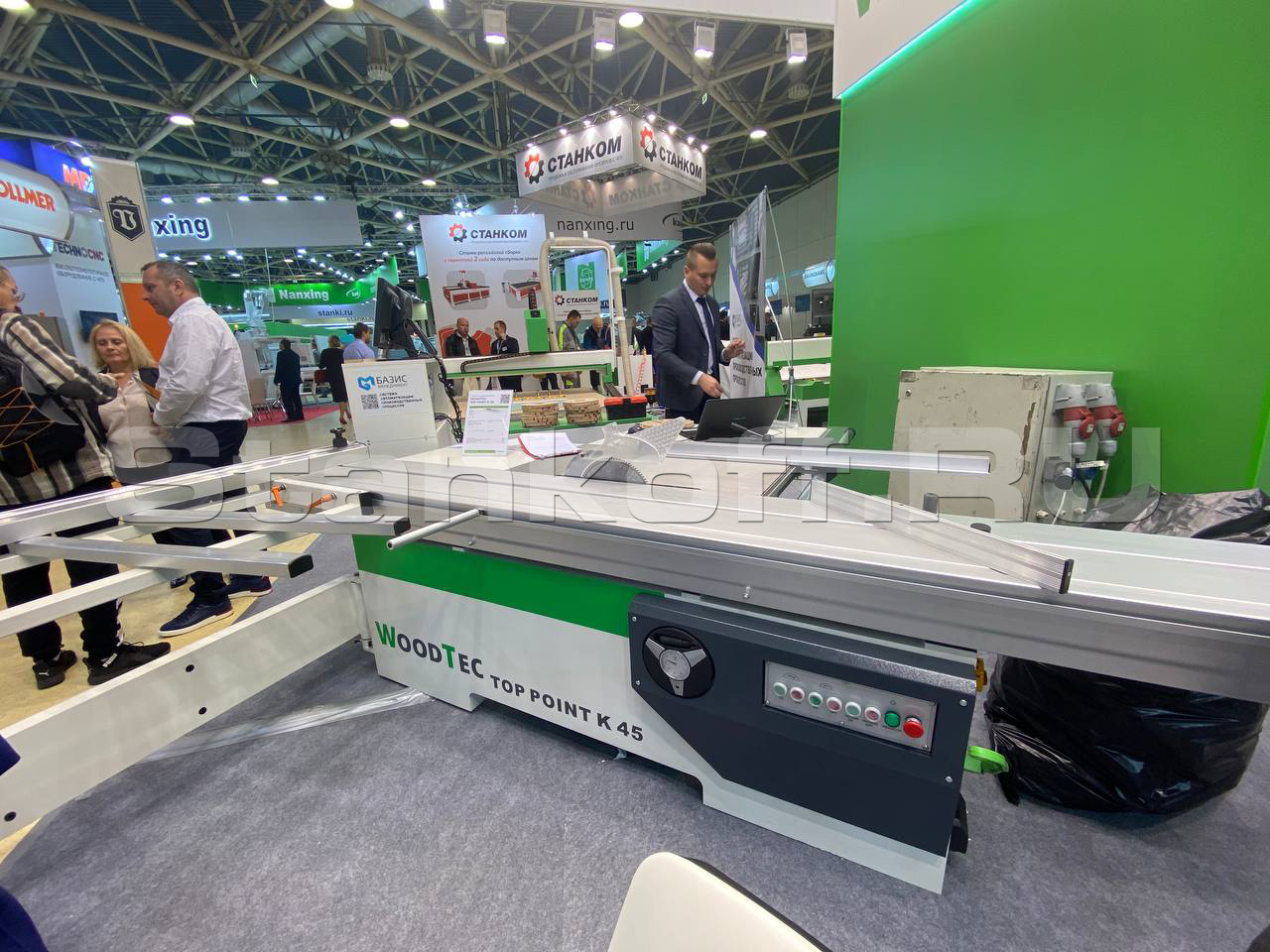

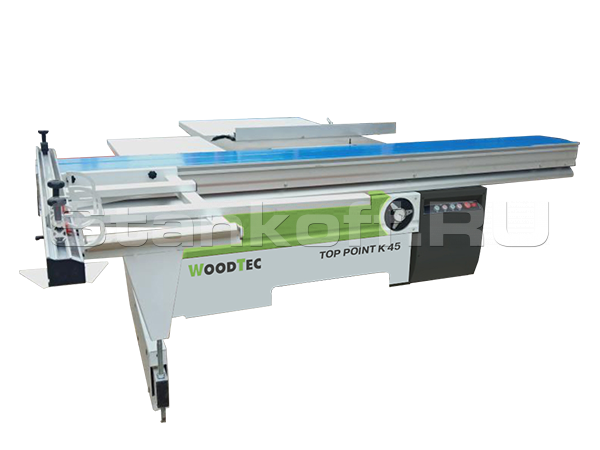

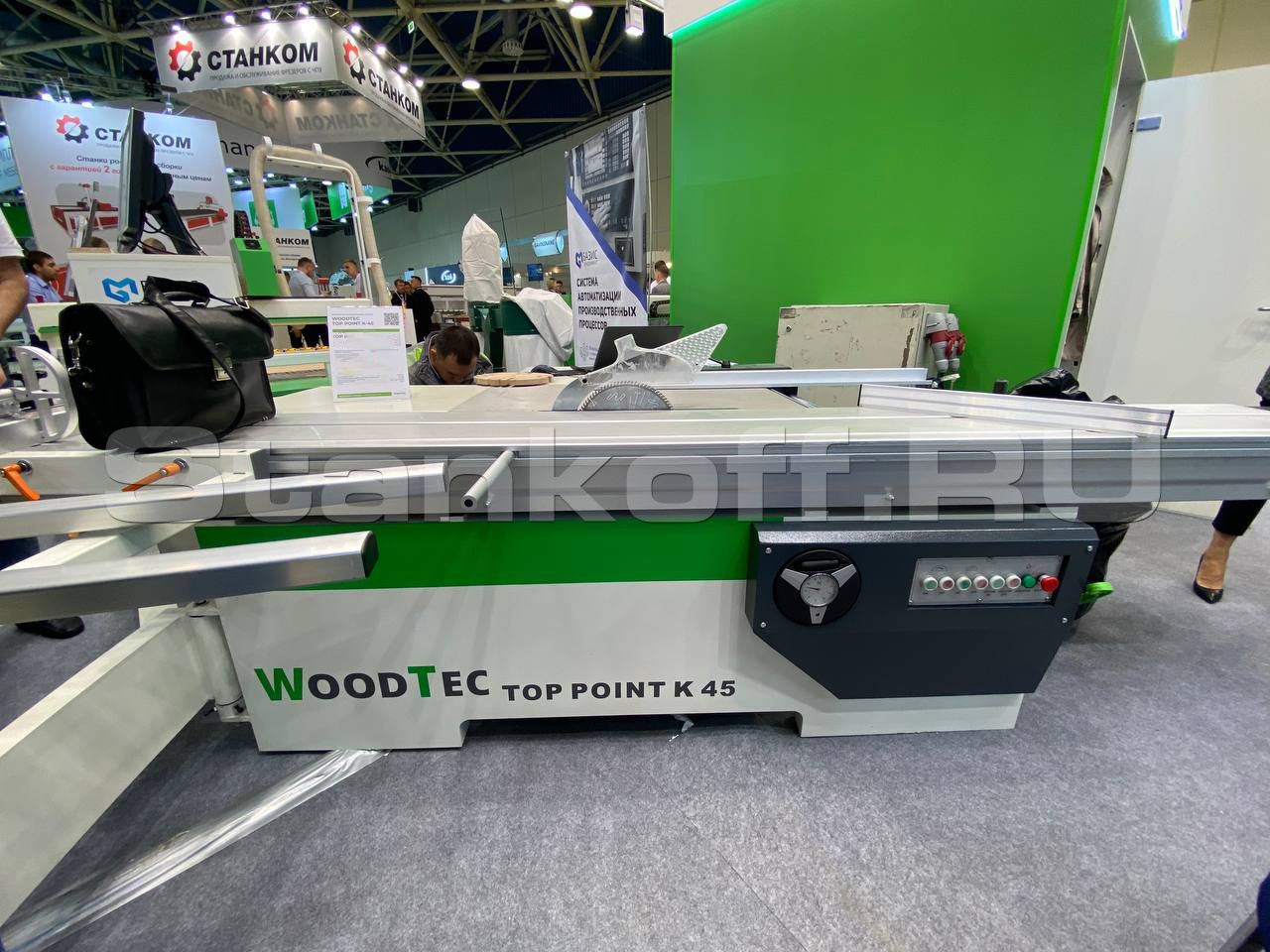

Форматно-раскроечный станок WoodTec TOP POINT K 45
+7 (995) 888-07-03
Детальное описание
Форматно-раскроечный станок TOP POINT K 45 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.
Область применения
Предприятия и цеха по производству столярно-строительных изделий,
клееных щитов, фанеры, производству мебели и другие деревообрабатывающие
производства.
Схема обработки
Конструктивные особенности
Массивная станина
Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом.
Роликовая каретка
Роликовая каретка, шириной 375 мм, со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
Пильный узел
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

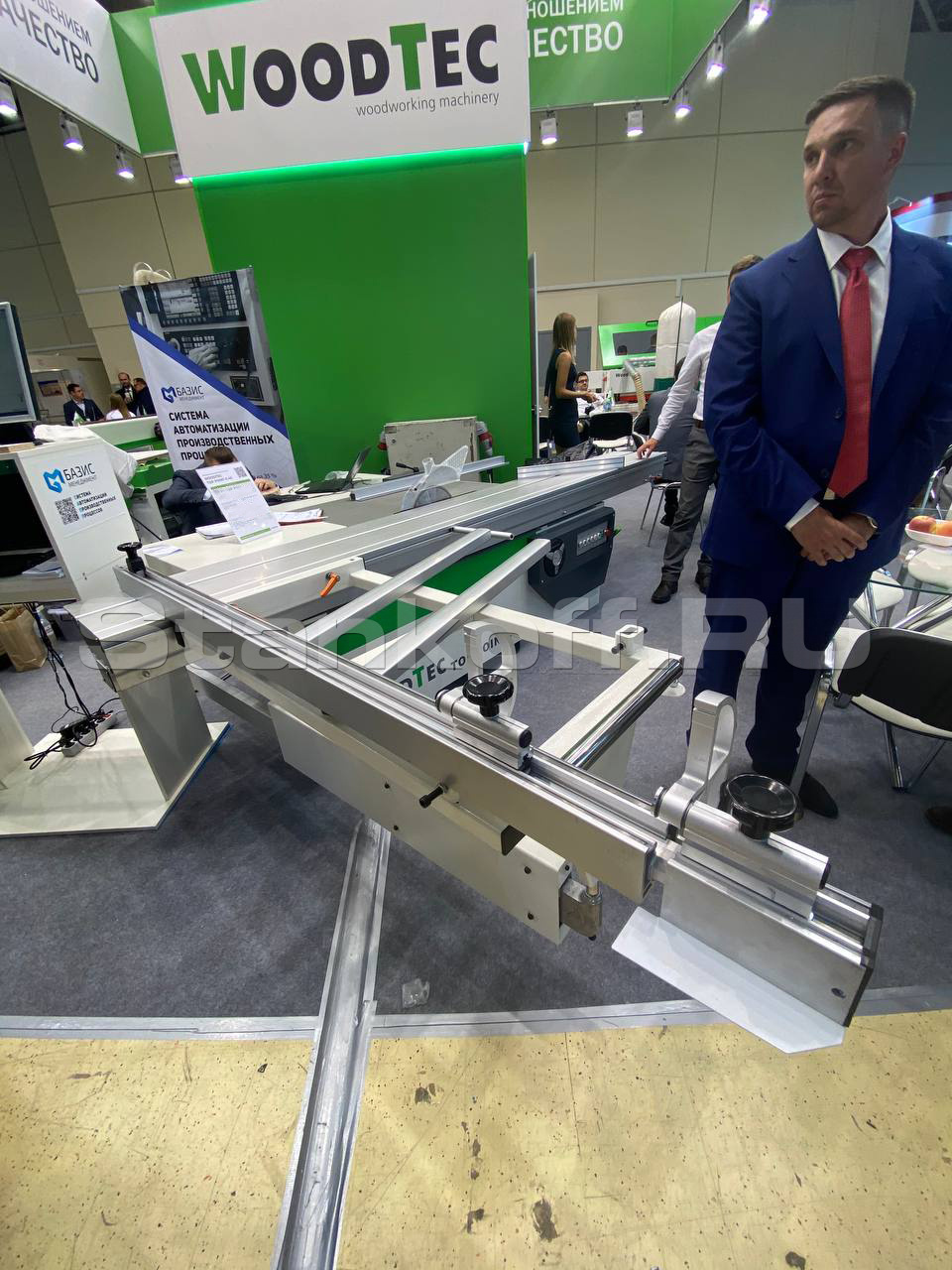

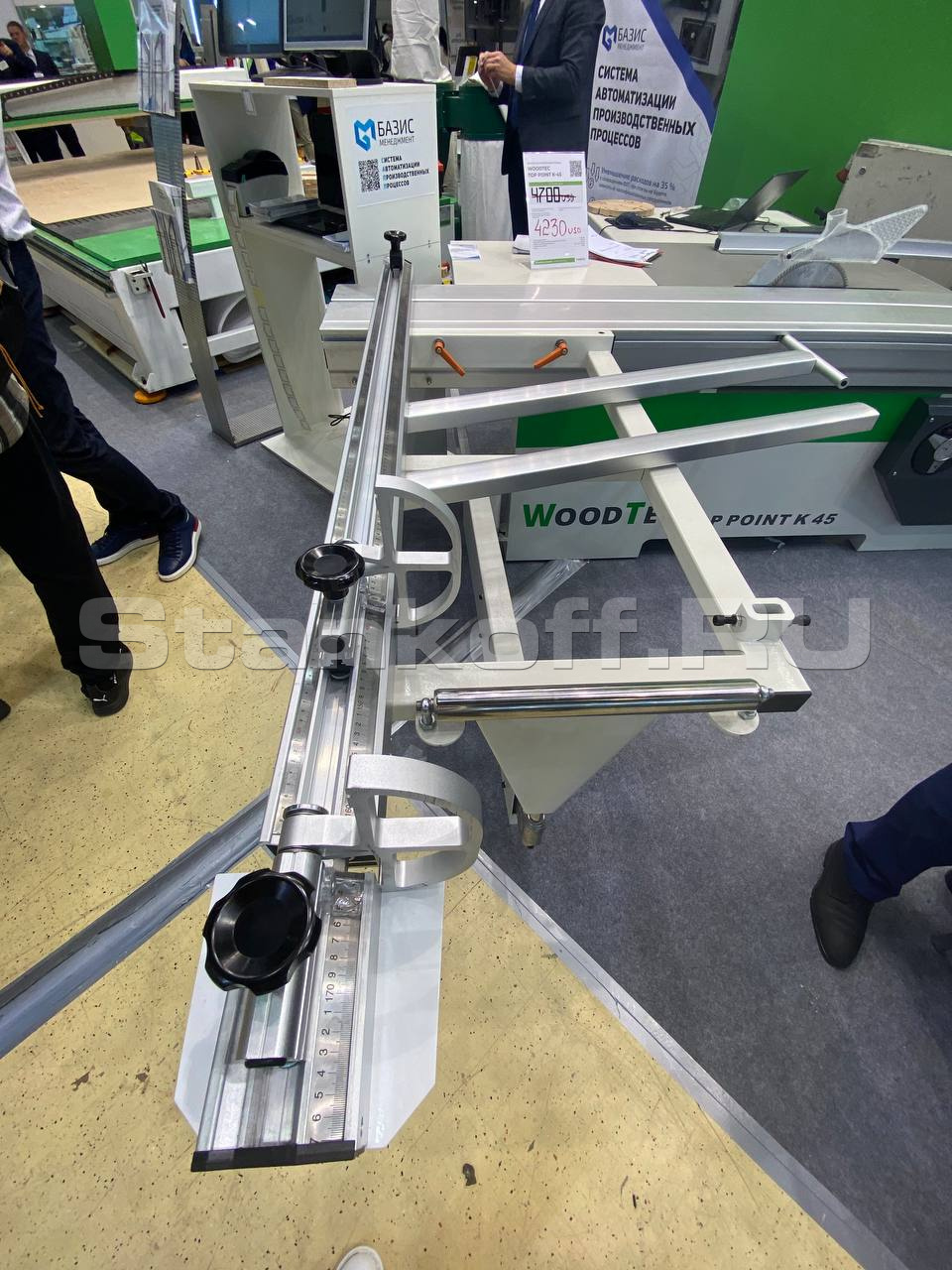

Поперечная линейка
Поперечная линейка - телескопическая, выполнена из качественного многогранного профиля, шкала спрятана внутри профиля, флажковые упоры имеют жесткую фиксацию. Сама линейка жестко крепиться к поддерживающему столу. Все это позволяет станку сохранять точно установленные размеры при работе и перенастройках.

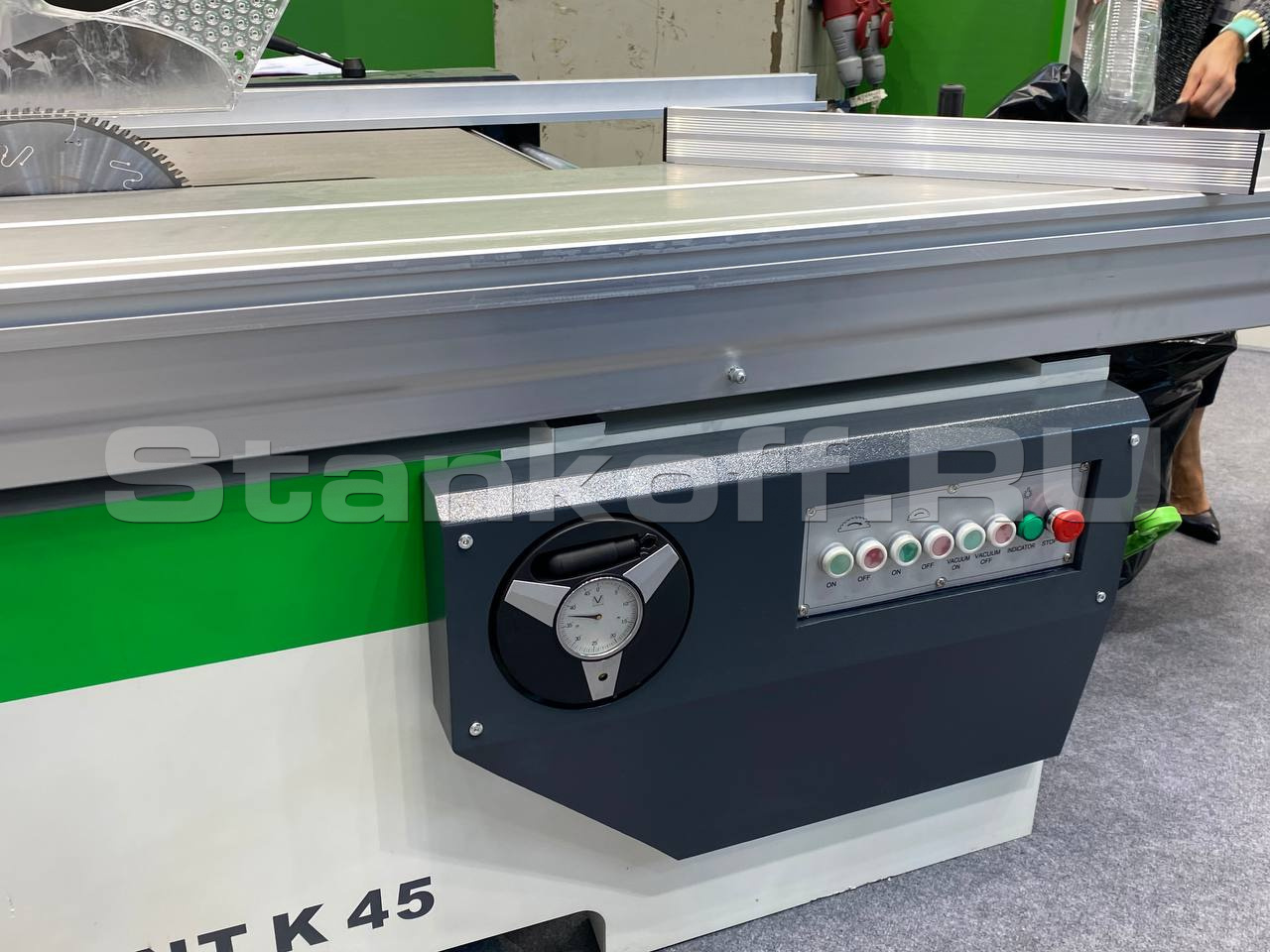

Пульт управления
Панель управления проста и лаконична. На ней установлены кнопки включения и выключения основно и подрезной пилы, кнопка аварийного остановки станка.
Линейка для косых резов
В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое.
Настройка пил
Удобная настройка работы подрезной и основной пил на боковой стенке станка.

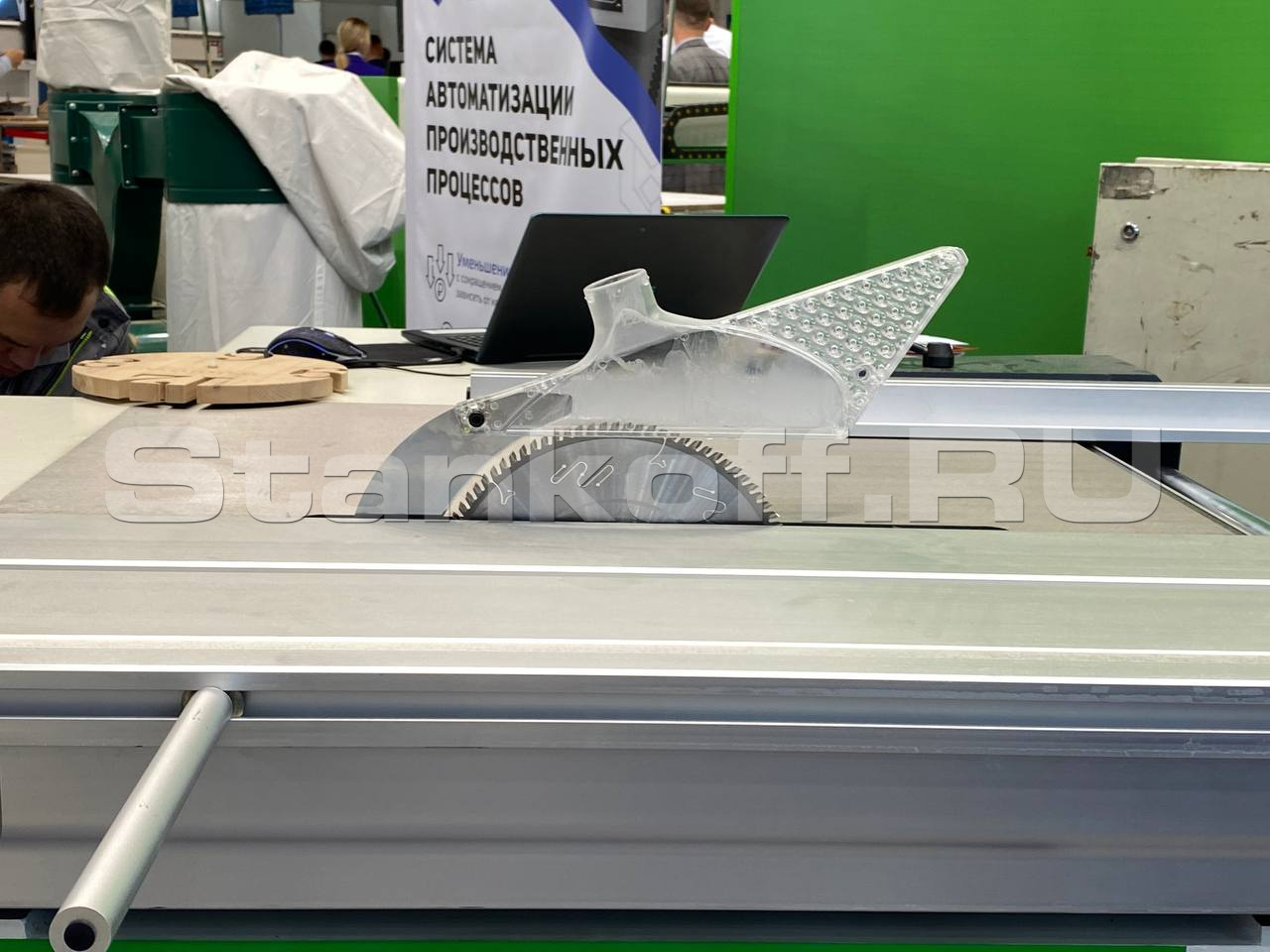

Защитный кожух
Станок имеют в своей комплектации защитный кожух, расположенный на расклинивающем ноже, который обеспечивает качественное пылеудаление.
Индикация угла наклона пильного диска
Станок оснащен системой наклона пильного узла до 45 градусов. Механическая настройка и индикация угла, располагается на передней части станка в зоне работы оператора, что позволяет осуществлять точную и быструю установку.| Длина подвижного стола, мм | 3200 |
| Ход подвижного стола, мм | 3100 |
| Ширина подвижного стола, мм | 375 |
| Угол наклона пилы, ° | 45 |
| Наибольший диаметр пилы, мм | 300 |
| Высота пропила, мм | 80 (45° макс. 55 мм) |
| Диаметр подрезного полотна, мм | 120 |
| Диаметр шпинделя пилы, мм | 30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм | 1100 |
| Двигатель, кВт | 5,5 |
| Двигатель подрезного устройства, кВт | 0,75 |
| Скорость пилы, об/мин | 4000 / 6000 |
| Скорость подрезного полотна, об/мин | 7000 |
| Питающее напряжение, В | 380 (50 Гц / 3 л.с.) |
| Общая установленная мощность, кВт | 6,25 |
