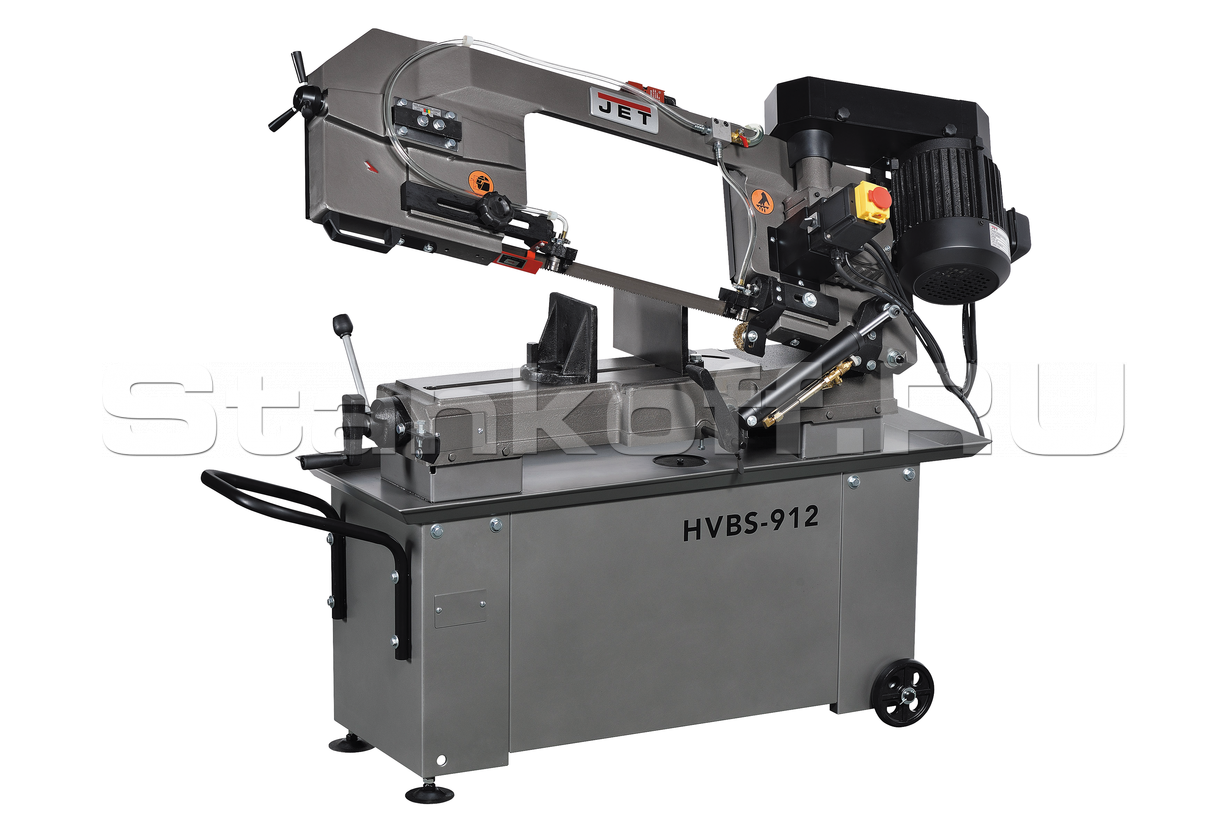

Ленточнопильный станок по металлу JET HVBS-912
Детальное описание
Ленточнопильный станок HVBS-912 – традиционная модель станков американского типа, рассчитанных для пиления заготовок большого диаметра. Станок используется для промышленной обработки максимальным диаметром 229 мм, позволяет осуществлять пиление под углами 90 0 и 45 0. Необходимый угол пиления достигается путем поворота губок тисков, регулируемого с помощью шкалы. Для установки и фиксации заготовок используются быстрозажимные механические тиски, обеспечивающие с помощью рычага быструю фиксацию заготовок одного диаметра для дальнейшего распила.
Ленточнопильный станок HVBS-912 имеет стационарную литую консоль, движение которой обеспечивается системой гидроразгрузки. С помощью гидроцилиндра пильная рама плавно опускается в зону резания, достигается необходимое прижимное усилие ленточного полотна на обрабатываемую заготовку. Скорость подачи рамы в зону резания регулируется винтами, расположенными на гидроцилиндре. Модель оборудована системой подачи СОЖ, повышающей качество распила и повышается срок эксплуатации ленточного полотна.
Модель оборудована мощным электродвигателем - 0,75 кВт. Ременной привод обеспечивает работу станка в режиме 4-х скоростей. Переустановка ременной передачи осуществляется вручную. В зависимости от материала заготовки на станке можно использовать следующие скорости движения полотна 26,50, 73 и 95 м/мин. Модель имеет кнопку аварийной остановки, установленной на консоли. Проход ленточного полотна обеспечивается направляющими, свободно передвигаемыми по консоли. Направляющие предохраняют увод полотна, предотвращают утрату полотном эксплуатационных качеств. Для позиционирования полотна в необходимом положении направляющие оборудованы подшипниками. Сила натяжения ленточного полотна выполняется вручную, при помощи маховика.
Станок HVBS-912 имеет поддон для сбора стружки и отработанной СОЖ. В комплекте идет тумба, обеспечивающая устойчивость и свободное перемещение станка. Общий вес комплекта составляет 160 кг.
Особенности:
- Американский тип станка;
- Поворотные губки тисков для резки заготовок в диапазоне от 90° до +45°;
- Ширина ленточного полотна 27 мм, возможность применения полотен для резки нержавеющих сталей;
- Ременной привод обеспечивает 4 скорости движения пильного полотна;
- Система гидроразгрузки пильной рамы для легкого поднятия после завершения пиления;
- Быстрозажимные тиски, позволяют повысить производительность;
- Кордщетка для очистки ленточного полотна от стружки
- Встроенная система подачи СОЖ;
- Тумба в комплекте.
Комплектация:
- Биметаллическое ленточное полотно М42 27х0,9х2655 мм, 4/6 TPI;
- Полногидравлическая система подачи;
- Регулируемый концевой упор;
- Автоматический выключатель окончания распила;
- Система подвода СОЖ.
Технические характеристики ленточнопильного станка JET HVBS-912 | |
Напряжение, В | 400 |
Резка под углом (Диапазон поворота пильной рамы) | 0°/+45° |
Макс. Ø обработки при 90º | Ø229 мм |
Мощность двигателя, кВт | 0,75 |
Зона обработки при 90° | Ø229, □178х305 мм |
Зона обработки при + 45° вправо | Ø150, □127х150 мм |
Размеры ленточного полотна | 27х0,9х2655 мм |
Скорость движения полотна, м/мин | 26, 50, 73, 95 |
Диапазон поворота губок тисков | 0º-45º |
Высота рабочего стола, мм | 640 |
Ширина ленточного полотна, мм | 27 |
Длина, мм | 1380 |
Ширина, мм | 460 |
Высота, мм | 1050 |
Масса, кг | 160 |
Длина в упаковке, см | 146 |
Ширина в упаковке, см | 54 |
Высота в упаковке, см | 122 |
Масса в упаковке, кг | 195 |
