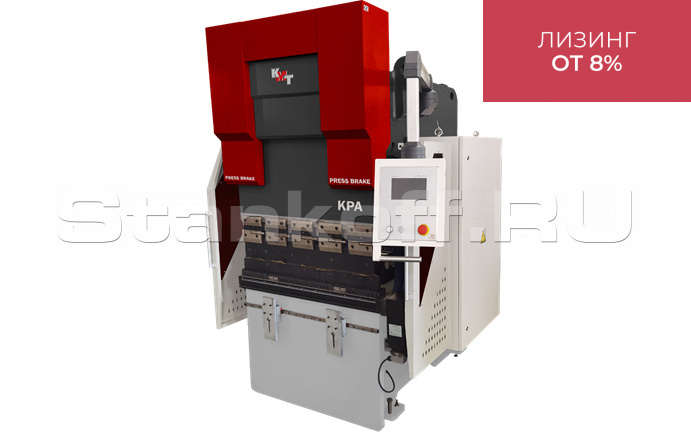

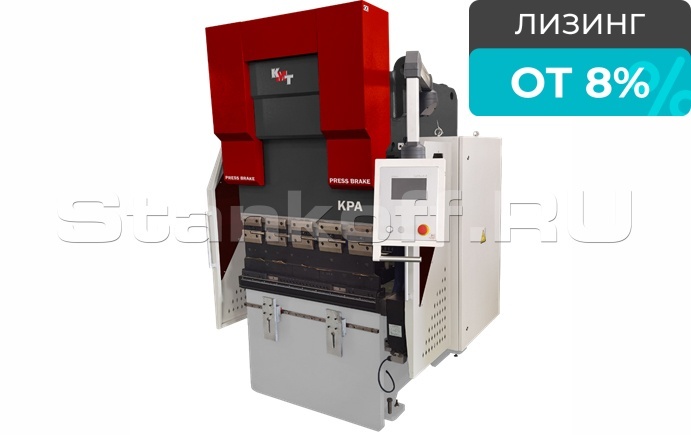

Листогибочный пресс с ЧПУ KPА 100/2500

Управляемые ЧПУ оси: Y1, Y2 (перемещение траверсы) и X (задний упор).

Перемещение траверсы обеспечено по направляющим с антифрикционным покрытием рабочих поверхностей. Траверса и гидравлические цилиндры пресса изготовлены из нормализованной стали, а их рабочие поверхности подвергнуты высокоточной механической обработке.
Жесткая, моноблочная, стальная, сварная конструкция станины обеспечивает минимальные значения деформаций даже при максимальных нагружениях

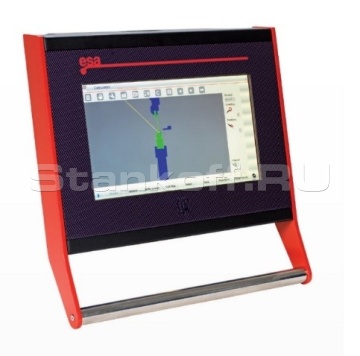

Системы ЧПУ ESA S630 (Италия)

2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК

Программное обеспечение симуляции процесса гибки

Электрогидравлическая синхронизация

Электрогидравлическая синхронизация осей Y1 и Y2 с системой компенсации деформации силовой конструкции
(корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

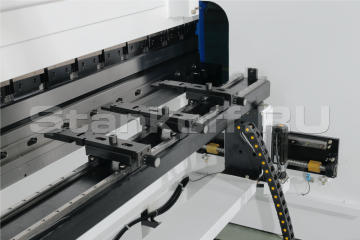

Электромеханический задний упор

● Электромеханический задний упор с автоматическим перемещением по оси X имеет ход 500мм. Премещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

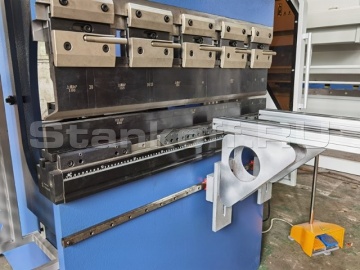

Два подвижных передних суппорта регулируемых по ширине и высоте

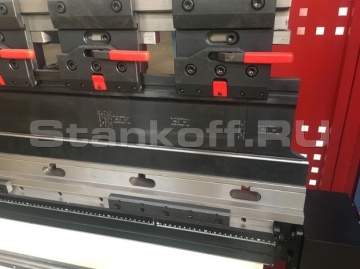

Комплект секционных держателей для пуансонов с устройством быстрого крепления, тип Amada/Promecam

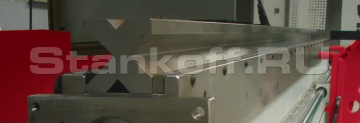

Стол сконструирован под крепление матриц европейского типа, шириной 60мм

Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58)

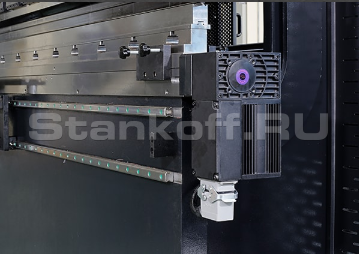

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование)

Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности снабженные концевыми выключателями

Главный двигатель SIEMENS (Германия)

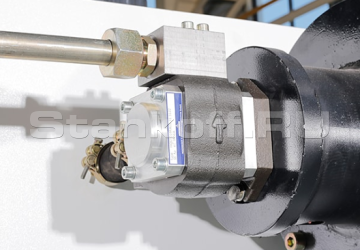

Гидравлический насос SIEMENS (Германия)

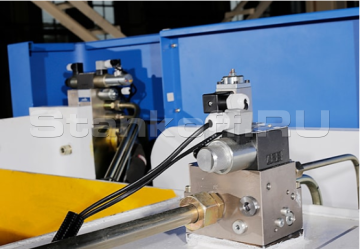

Гидравлический распределитель и пропорциональная гидравлика от ведущего европейского производителя BOSCH-REXROTH (Германия)

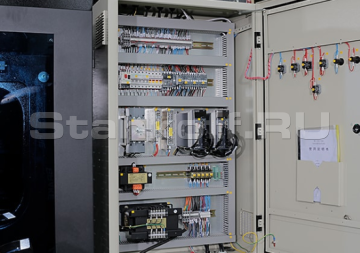

Электрическая компоненты и система безопасности марок SCHNIEDER (Франция)

Автоматическая система защиты от перегрузок

Индикатор уровня и температуры масла

Инструкция по эксплуатации на русском языке

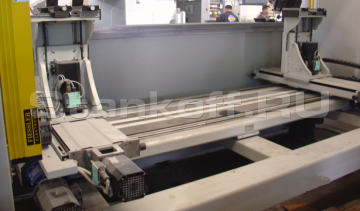

Различные конфигурации задних упоров:

- 2 оси управляются ЧПУ (Х,R)
- 4 оси управляются ЧПУ (Х,R,Z1,Z2)
- 5 осей управляются ЧПУ (Х,X1,R,Z1,Z2)
- 6 осей управляются ЧПУ (Х1,X2,R1,R2,Z1,Z2)

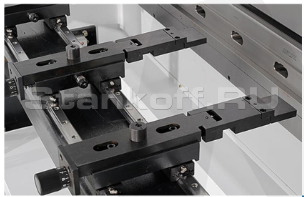

Дополнительные пальцы заднего упора

Увеличение хода заднего упора

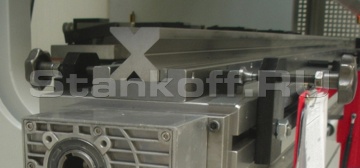

Широкий стол для установки многоручьевых матриц

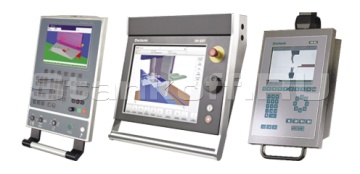

ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)

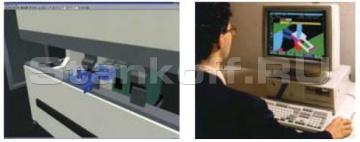

Программное обеспечение

- ПО «Delem Profile-on-windows» 2D
- ПО «Delem Profile-on-windows» 3D
- ПО «V - Bend Offline Sofware» 3D

Световая система защиты фронтальной зоны пресса

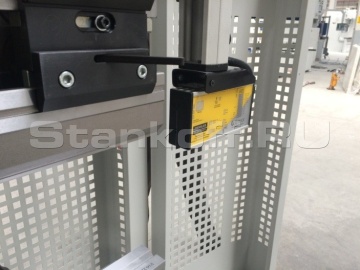

Лазерная система защиты рук оператора

Увеличение хода траверсы

Увеличение глубины зева

Централизованная система смазки

Теплообменник для охлаждения масла
