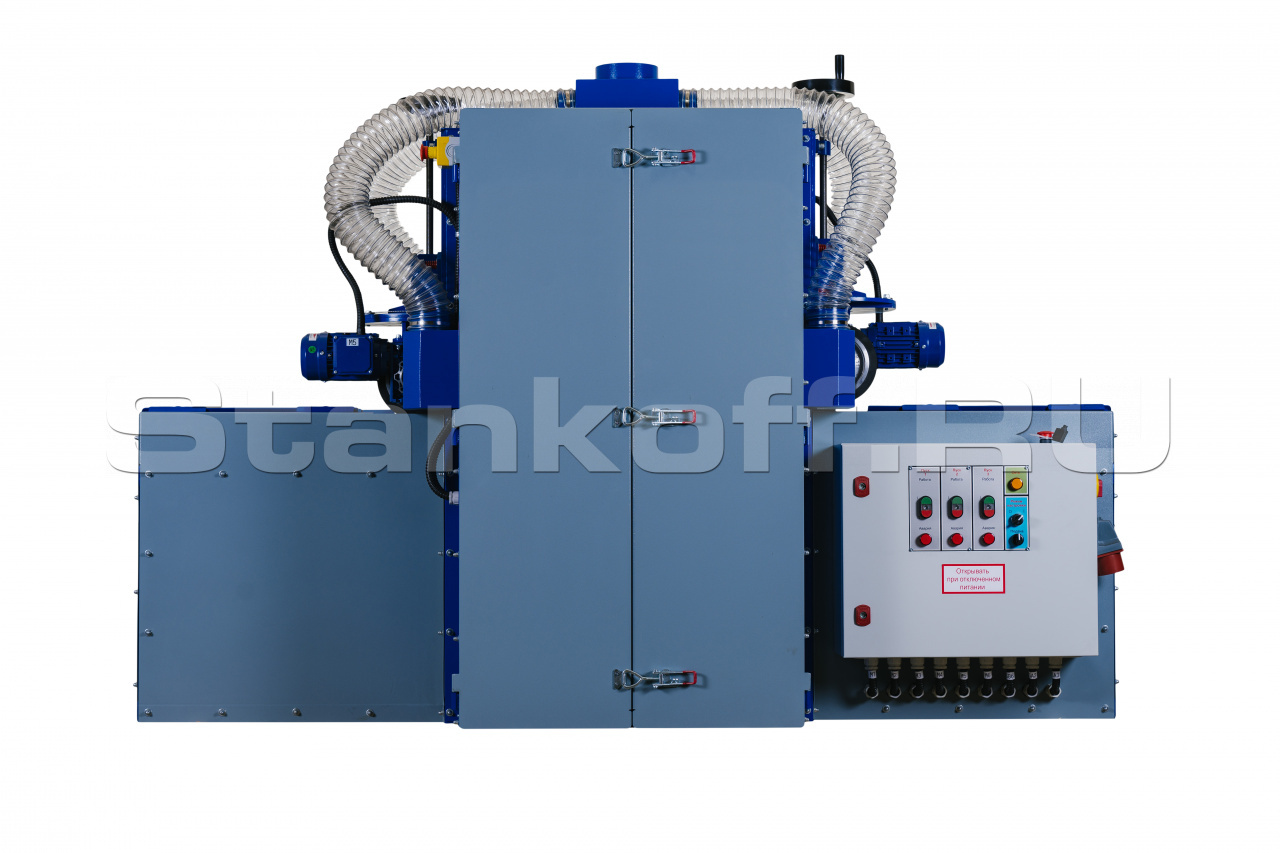

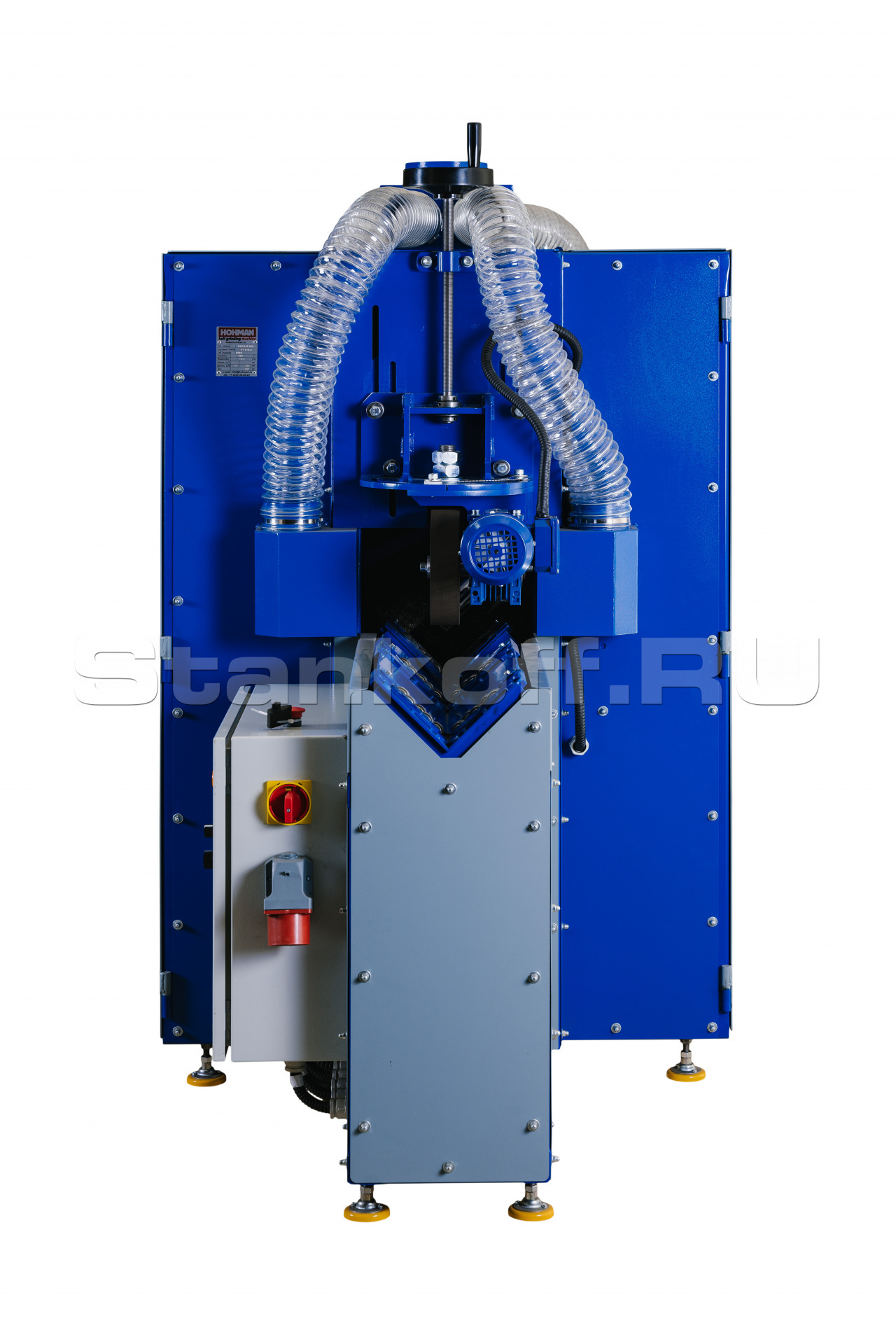

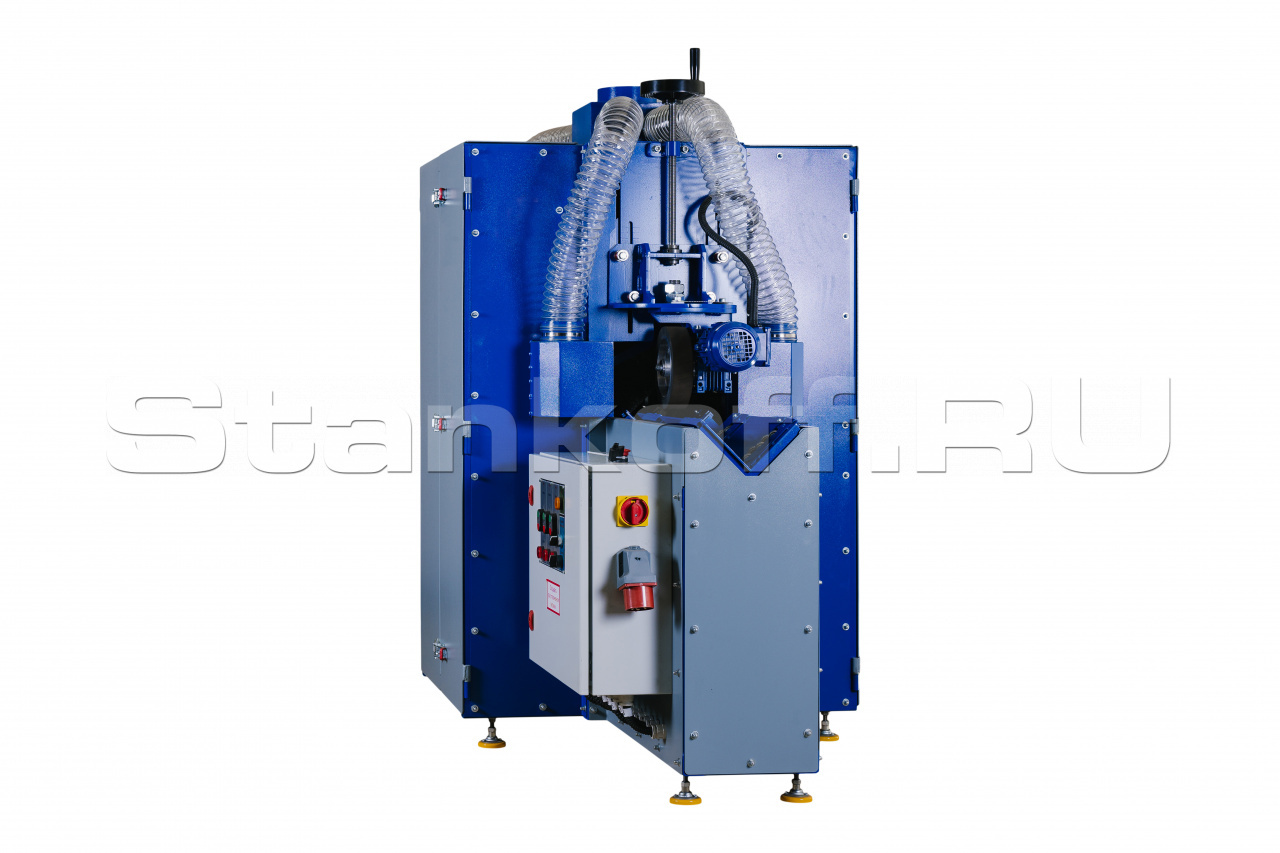

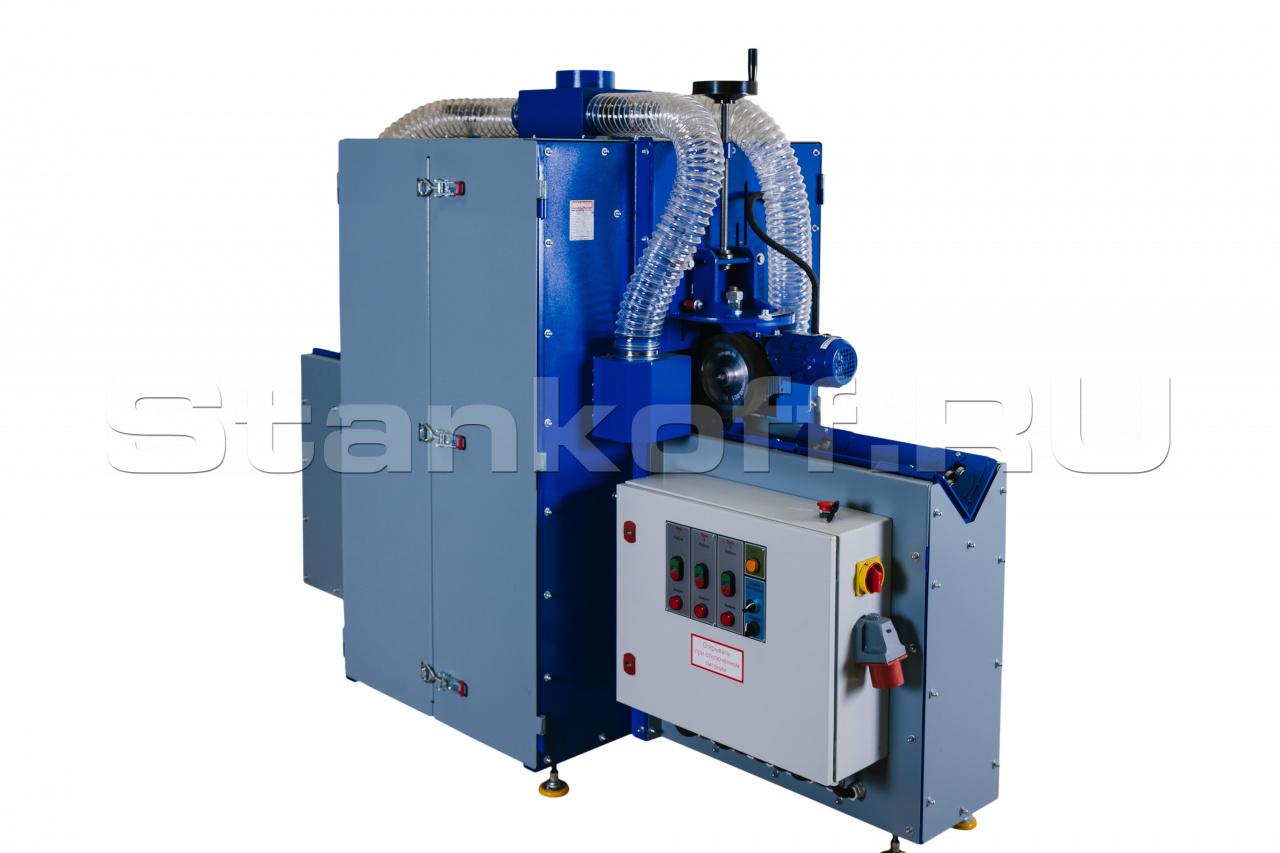

Станок для очистки профильной и круглой трубы от ржавчины PS-200
Детальное описание
Станок предназначен для очистки наружных поверхностей круглых и профильных труб от ржавчины, с одновременной обработкой по четырем сторонам, предназначен для обработки стальных труб сечением от 20*20 до 160*160мм. Обработка выполняется стальными щетками, подача и протягивание материала осуществляется механически.

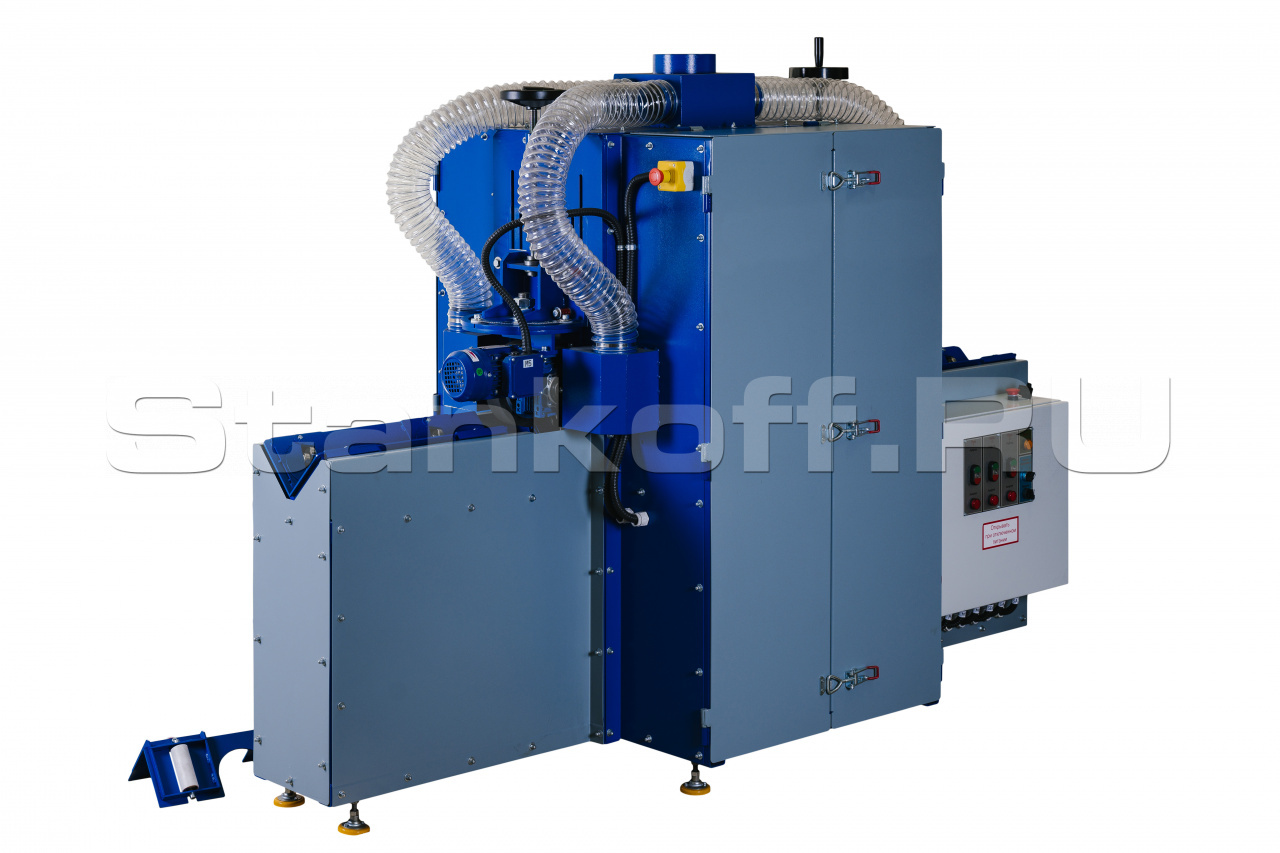

Для поддержания чистоты на производственном участке в станке предусмотрено подключение к аспирационной установке. Станок изготавливается полностью закрытым, с защитой со всех 6 сторон. Открытыми остаются окна загрузки и выгрузки заготовок.
Описание работы

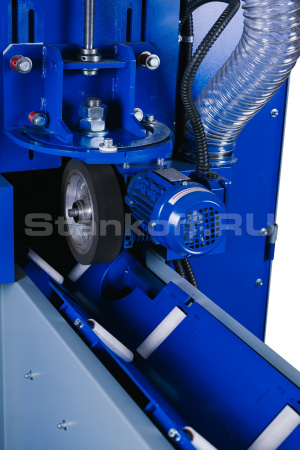

Труба поступает на приемный рольганговый стол либо транспортер и продвигается вручную, либо автоматически к роликам захвата на входе в очищенную установку. Возможно исполнение с загрузочным бункером подачи трубы из пачки. Труба проходит через зону очистки и выходит на транспортер выдачи.

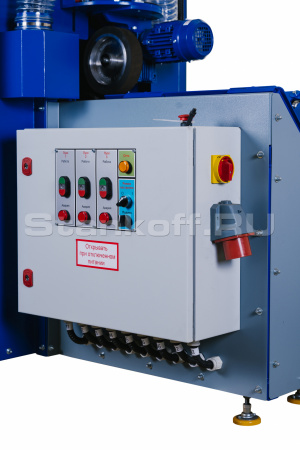

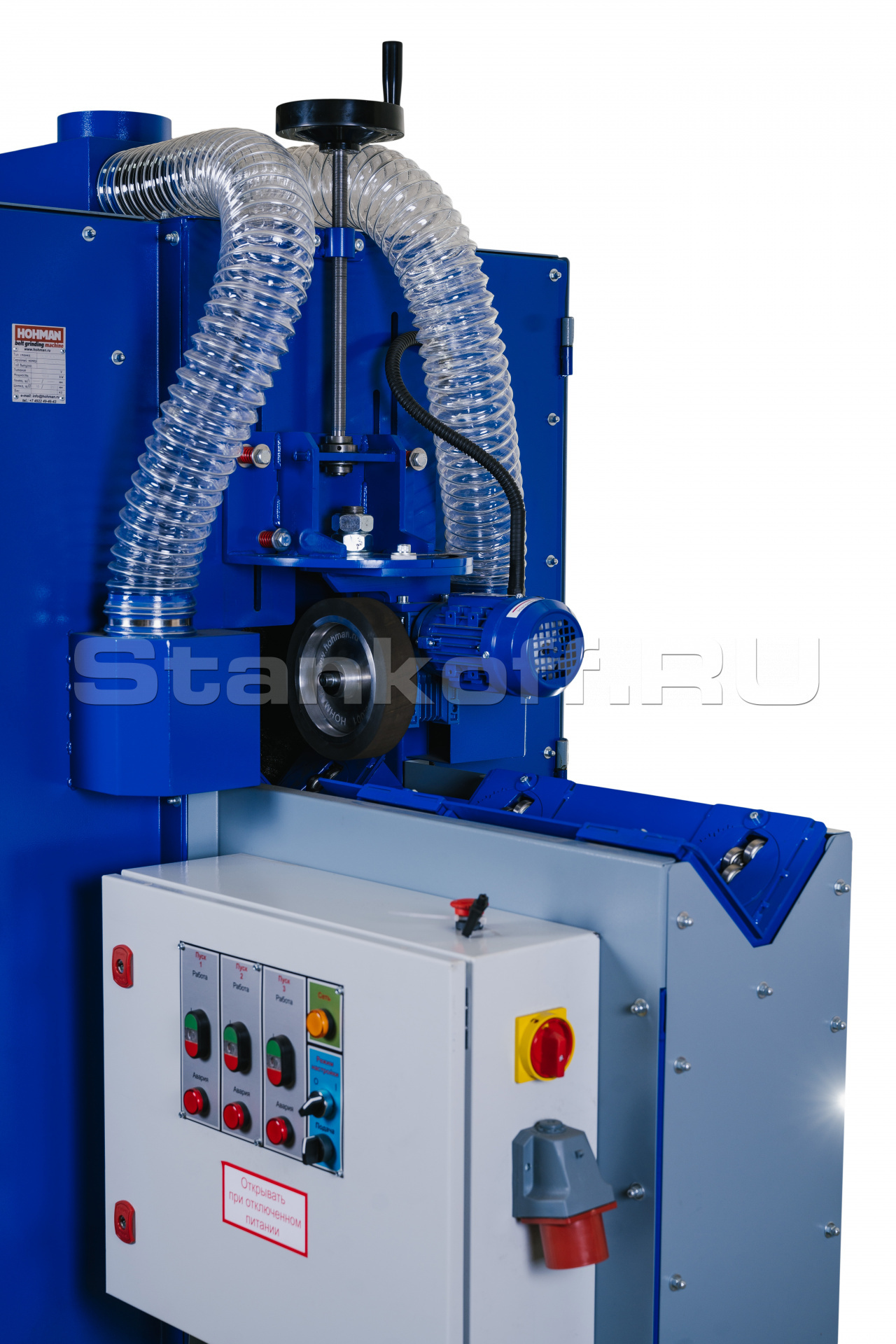

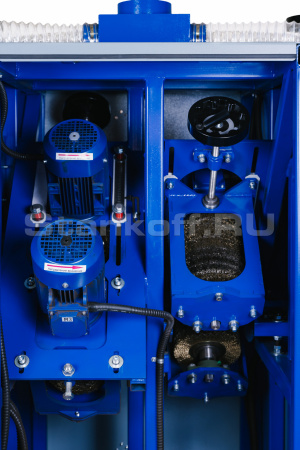

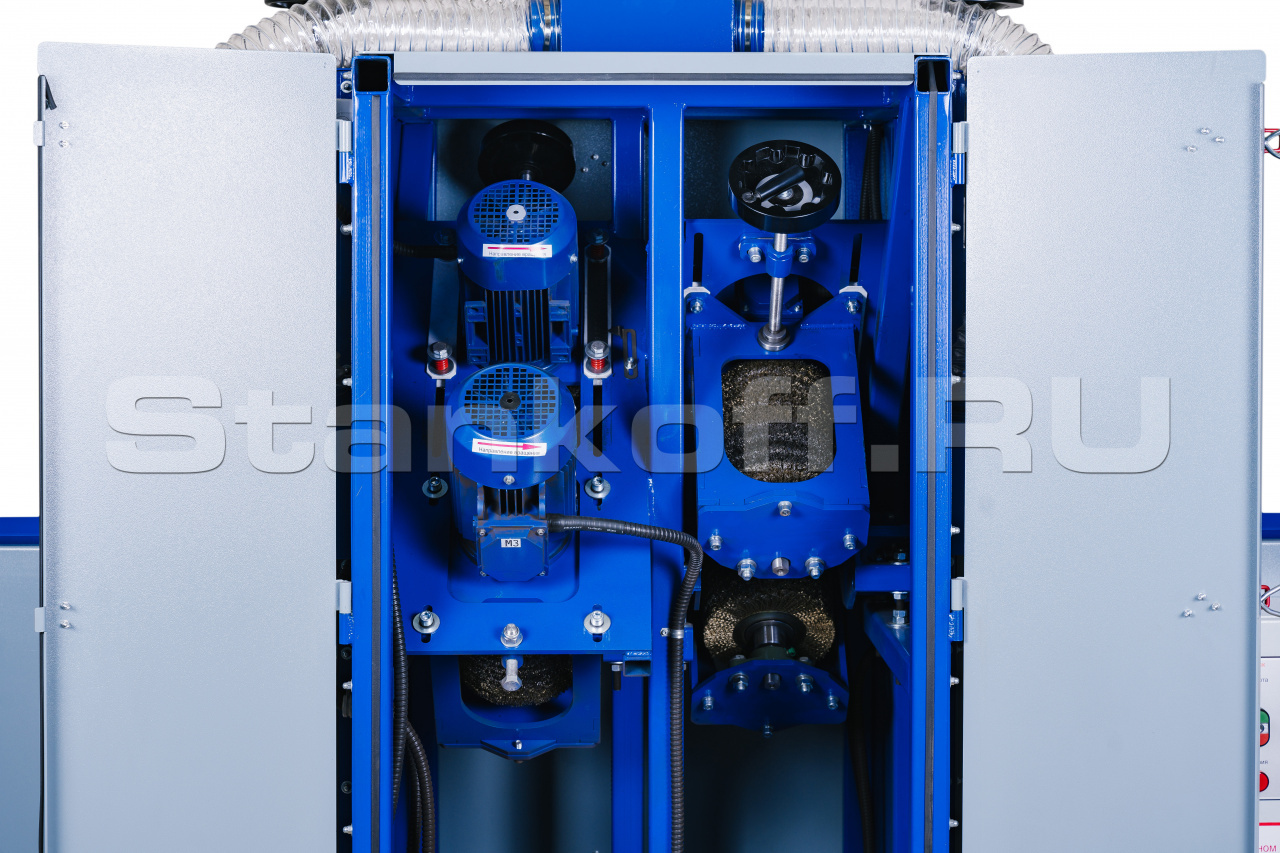

Рабочая зона закрыта глухим корпусом с дверями для обслуживания и ремонта. Электрическая схема станка позволяет запускать двигатели обрабатывающих узлов парно (отдельно верх, отдельно низ). Запуск подачи трубы без запуска щеток блокирован. На корпусе станка предусмотрены аварийные выключатели (со стороны загрузки и со стороны выгрузки трубы), а также аварийный выключатель на корпусе электрического щита. Обязательно выполнение отдельного от электрического шкафа контура заземления станка. Схема питания с нулем обеспечивает надежность схемы в части отсутствия такого слабого элемента, как трансформатор напряжения.
При обработке труб длиной более 3-х метров и весом более 120 кг, рекомендуем использовать дополнительные столы подачи со сменными лотками (для круглых и профильных труб), а также для протяжки тяжёлых труб рекомендуем устанавливать дополнительно столы подачи с редукторами протяжки
Дополнительные опции
Подающие и приемные столы
Аспирационная установка
Аспирационная установка S-4000, шланг гофр.ПВХ – D160 мм, длина - 3 м.
Длина обрабатываемой детали |
1200-12000 мм (возможно уменьшение минимальной длины заготовки) |
Обрабатываемый диаметр заготовки |
20-159 мм |
Размер обработки профильной трубы | 20-160 мм |
Протяжка трубы |
Автоматическая вход-выход |
Рабочий инструмент |
Кордщетка 200*32 мм, кол-во 60 шт (по 15 шт на каждой оси) |
Скорость подачи профильной трубы |
8,5 м/мин |
Скорость подачи круглой трубы |
0-3 м/мин |
Максимальный вес детали | 150 кг |

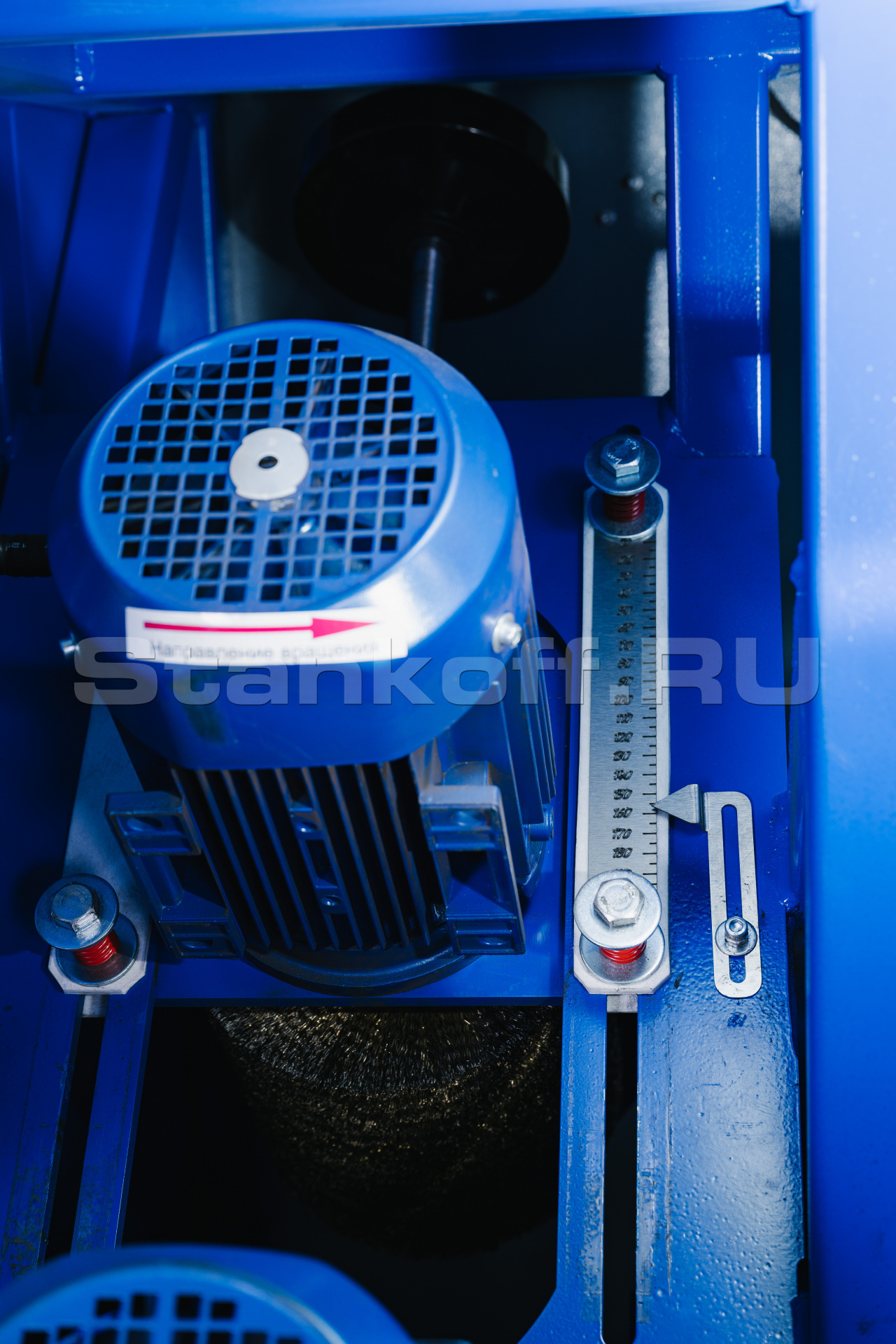

Регулировка очистного механизма под размер детали |
Ручной (автоматическая –опция) |
Точка подключения к аспирационной системе |
Есть. 1х160 мм |
Производительность аспирационной установки | Не менее 3000 м³/час |
Потребляемая мощность |
10,3 кВт, 380В |
Мощность привода щёток | 2,2 кВт |
Габаритные размеры (ДхШхВ) |
2370х1040х1570 |
Масса |
900 кг |
