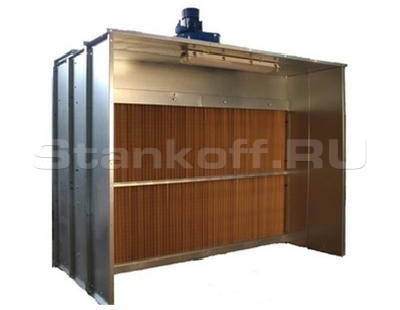

Окрасочная камера с сухой фильтрацией CDC-6000
Детальное описание
Назначение
Покрасочная кабина с шириной рабочей зоны 2(две)х3000 мм, позволяющая благодаря двум независимым рабочим зонам окрашивать стандартные мебельные детали двумя малярами одновременно или поочередно, а также окрашивать габаритные изделия за один установ.
Окрасочная камера CDC-6000 предназначена:
- повышения качества лакокрасочных покрытий- снижения времени обслуживания окрасочных участков
- увеличения производительности работы малярных участков- обеспечения допустимых санитарно-гигиенических условий труда маляров и вспомогательного персонала
- незамедлительного удаления паров растворителей из рабочей зоны, с целью исключения образования взрывоопасных концентраций
- существенного снижения выбросов шламов лакокрасочных материалов в окружающую среду
- обеспечения простоты утилизации шламов лакокрасочных материалов
Области применения
Окрасочная кабина с водяной завесой CDC-6000 успешно применяется для покраски металла, стекла, дерева, пластика и изделий из них.
Диапазон окрашиваемых изделий очень широк. Например, окрасочная камера мод. CDC-6000 служит для:
- покраски колесных дисков
- покраски габаритных металлоконструкций
- покраски садовой и сельскохозяйственной техники
- покраски буров
- покраски труб и столбов
- покраски свай
- покраски сварных воздуховодов
- покраски опалубки
- покраски элементов строительных конструкций
- покраски цементно-волокнистых плит и других строительно-отделочных материалов
- покраски (лакировки) электронных плат и компонентов
- покраски деталей самолетов
- покраски элементов катеров и лодок
- покраски бамперов автомобилей
- реставрации мебели и антиквариата
- покраски мебели
- покраски МДФ фасадов
- покраски столов
- покраски стульев
- покраски окон
- покраски дверей
- покраски погонажных изделий (дверного погонажа, плинтусов)
- покраски паркета и доски пола
- покраски других мебельных и столярных изделий
Принцип работы
Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря окрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.
Существенная часть лаковой пыли осаждается на картонном лабиринтном фильтре (до 75 - 95%). Причем по мере загрязнения фильтра степень фильтрации увеличивается.
Дополнительная система фильтрации (опция) – быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 95%.
Преимущества
- минимальное время обслуживания
- простота утилизации шламов лакокрасочных материалов. Они утилизируются как твердые промышленные отходы вместе с фильтрами.
Базовая комплектация
1 - Сборный корпус из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.
Корпус камеры закрывает внутренний объем с 5-ти сторон, в отличие от аналогов, у которых вместо нижней герметизирующей панели используется пол цеха.
2 - Две вертикальные полосы картонного лабиринтного фильтра.
Основным рабочим элементом сухой окрасочной камеры является фронтально расположенный картонный лабиринтный фильтр. По мере увеличения загрязненности, улавливающая способность фильтра увеличивается и достигает 95%. Удерживающая способность составляет 15 – 17 кг шламов на 1 м2
Для фиксации лабиринтного фильтра к стенам камеры, используются быстросъемные фиксаторы, состоящие из ребристых пластин и болтов с пластиковыми ручками. Такое исполнение имеет ряд преимуществ, основными среди которых являются:
- скорость потока воздуха после попадания во внутреннюю полость кабины снижается в 4-5 раз, что позволяет взвесям оседать на пол камеры, повышая степень очистки выбрасываемого воздуха
- центральная направляющая имеет большое количество ребер жесткости, предотвращающих ее провисание и «скручивание» даже при полной загрязненности фильтра
- для замены фильтра не требуется специального инструмента, благодаря чему снижается время обслуживания камеры
В покрасочной камере увеличен объем внутренней полости, благодаря чему обеспечивается равномерность скорости потока воздуха в рабочей зоне покрасочной камеры, что повышает:
- качество лакокрасочного покрытия
- срок службы фильтров.
В базовую комплектацию камеры CDC-6000 также включены:
- монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры
- упаковка для перевозки автотранспортом
- паспорт и инструкция по эксплуатации
- компакт-диск со схемой и фотоиллюстрациями сборки
Дополнительные опции
Вентилятор вытяжной взрывозащищенный. Исполнение взрывозащищенное, с взрывозащищенным двигателем (опционально – с общепромышленным двигателем или не взрывозащищенный).
1а - Вентилятор с несущим корпусом бесфланцевого исполнения. Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируется вибрация, образующаяся в результате засорения лопаток вентилятора при интенсивной работе окрасочной камеры.
Двигатель вентилятора вместе с крыльчаткой полностью извлекается из корпуса. Для этого не нужно расчеканивать воздуховоды, отсоединять электродвигатель от электрической сети и т.п. Такая конструкция вентилятора минимизирует время обслуживания.
1б - Вентилятор с несущей рамой. Вентилятор может быть установлен в любом удобном месте, в т.ч. на улице, и соединяется с камерой воздуховодом (воздуховод исключен из поставки).
Конструкция предусматривает возможность извлекать двигатель вместе с крыльчаткой из корпуса вентилятора без расчеканивания воздуховодов. Это обеспечивает удобство обслуживания и минимизирует технологические простои малярной камеры.
2 - Дополнительная степень фильтрации воздуха
Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром.
Использование дополнительной ступени фильтрации позволяет достичь степени очистки воздуха от твердых частиц вплоть до 95%.
Электрический щит управления покрасочной камерой
3а - Щит в пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны
3б - Щит в металлическом корпусе с кнопками включения/выключения/аварийного выключения – для размещения вне взрывоопасной зоны.
4 - Светильник взрывозащищенный люминесцентный двухламповый, 2х36Вт. В комплект поставки светильника включены 2 лампы.
5 - Увеличение глубины рабочей зоны на 500 мм
Комплект из двух боковых панелей и панели крыши.
6 - Приточный вентилятор и набор фильтров для «эконом-проекта» включают в себя:
- Вентилятор приточный общепромышленного исполнения. Для создания в малярке избыточного давления, производительность приточного вентилятора подбирается на 10-20% больше вытяжного, с учетом того, что дополнительно должно быть преодолено сопротивление и карманного фильтра, и фильтра воздухораздаточного устройства.
- Карманный фильтр в собственном корпусе, предназначенном для стыковки с приточным вентилятором. Исполнение фильтра – быстросъемное. Фильтр предназначен для многократного использования. Его регенерация осуществляется вручную, механической очисткой и продувкой.
- Рулон фильтра тонкой очистки (20х2 метра) для самостоятельного пошива покупателем рукава воздухораздаточного.

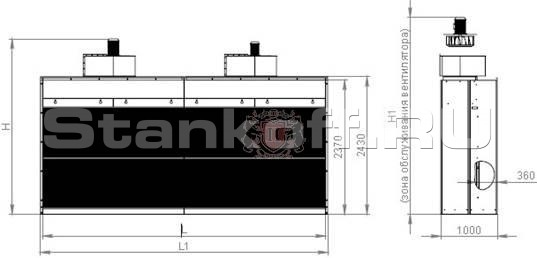

Размеры
Базовая комплектация:
Базовая комплектация 6000 мм
Размеры, зависящие от комплектации опцией:
Мощность электродвигателя, кВт | Габаритная высота, мм |
Минимальная высота от пола для монтажа, мм | Высота с рекомендуемой зоной обслуживания, мм |
1,1 | 3049 | 3099 | 3299 |
1,5 | 3069 | 3119 | 3319 |
2,2 | 3099 | 3149 | 3349 |
3 | 3104 | 3154 | 3354 |
5,5 | 3171 | 3221 | 3421 |
Увеличение глубины рабочей зоны
Количество опций | Увеличение глубины рабочей зоны,мм |
Суммарная рабочая зона, мм |
Габаритная ширина камеры, мм |
1 | 500 | 860 | 1500 |
2 | 1000 | 1360 | 2000 |
N | N*500 | N*500 + 360 | N*500 + 1000 |
Техническая характеристика покрасочной камеры CDC-6000 | |
Внешние габариты без вентилятора, ДхШхВ, мм | 6080х1000х2430 |
Рабочая высота, мм | 2370 |
Ширина рабочей зоны, мм | 6000 |
Глубина рабочей зоны, мм | 300 |
