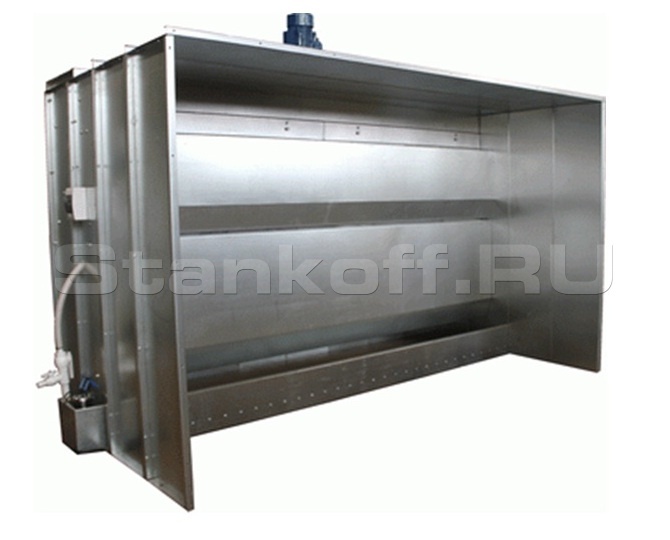

Окрасочная кабина с водяной завесой CWC-5000

Окрасочная камера с шириной рабочей зоны 2(две)х2500 мм, позволяющая благодаря двум независимым рабочим зонам окрашивать стандартные мебельные детали двумя малярами одновременно или поочередно, а также обрабатывать габаритные изделия за один установ.

Покрасочная камера с водяной завесой мод. CWC-5000 предназначена для:

• существенного повышения качества лакокрасочных покрытий;
• существенного снижения времени обслуживания покрасочных участков;
• увеличения производительности работы малярных участков;
• обеспечения допустимых санитарно-гигиенических условий труда маляров и вспомогательного персонала;
• незамедлительного удаления паров растворителей из рабочей зоны, с целью исключения образования взрывоопасных концентраций;
• существенного снижения выбросов шламов лакокрасочных материалов в окружающую среду;
• уменьшения пожароопасности малярки.

Окрасочная кабина с водяной завесой CWC-5000 успешно применяется для покраски металла, стекла, дерева, пластика и изделий из них.

Диапазон окрашиваемых изделий очень широк:

• покраски колесных дисков
• покраски габаритных металлоконструкций
• покраски садовой и сельскохозяйственной техники
• покраски буров
• покраски труб и столбов
• покраски свай
• покраски сварных воздуховодов
• покраски опалубки
• покраски элементов строительных конструкций
• покраски цементно-волокнистых плит и других строительно-отделочных материалов
• покраски (лакировки) электронных плат и компонентов
• покраски деталей самолетов
• покраски элементов катеров и лодок
• покраски бамперов автомобилей
• реставрации мебели и антиквариата
• покраски мебели
• покраски МДФ фасадов
• покраски столов
• покраски стульев
• покраски окон
• покраски дверей
• покраски погонажных изделий (дверного погонажа, плинтусов)
• покраски паркета и доски пола
• покраски других мебельных и столярных изделий

Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря покрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.

Существенная часть лаковой пыли осаждается на водяной завесе (до 85%).

Дополнительные системы фильтрации (опция) – лабиринт из преградительных панелей, многократно меняющих направление потока воздуха, а также быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 99%.

«Побочным эффектом» использования воды в системе фильтрации является абсорбция растворителей в начале работы камеры. После насыщения воды молекулами растворителя, поглощение «запахов» прекращается, а иллюзия их фильтрации исчезает.

1. Сборный корпус и отстаивающая ванная из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости.

   Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

2. Двойной каскад водяных завес.

   Фронтальные завесы обоих каскадов (те, по которым течет вода) имеют быстросъемное исполнение. Благодаря этому не только обеспечивается полный доступ внутрь камеры для обслуживания, но и появляется техническая возможность заузить просвет между нижним краем завесы и водой в расположенной ниже ванной. Для верхнего каскада – это ванна нижнего каскада, а для нижнего каскада – это отстаивающая ванная.

   Такое исполнение имеет ряд преимуществ, основными среди которых являются:

   • из-за отсутствия длинных участков свободного падения воды, исключается образование брызг в как в верхней, так и в нижней части рабочей зоны;
   • вода, срывающаяся с нижней кромки водяной завесы, создает плотный поток, дополнительно очищающий воздух от взвесей, что исключает необходимость установки разбрызгивателей воды;
   • скорость потока воздуха после попадания внутрь покрасочной кабины снижается в 4-5 раз, что позволяет взвесям оседать в отстаивающую ванную, повышая степень очистки выбрасываемого воздуха.

3. Приставная ванночка для размещения насоса>

   Расположение ванночки – универсальное (слева или справа от камеры). Таким образом, сторона обслуживания может быть выбрана во время монтажа.

   Расположение зоны обслуживания снаружи камеры позволяет осуществлять визуальный контроль работы и избегать наружного загрязнения насоса, которое приводит к его перегреву и преждевременному выходу из строя.

   Расположенные снаружи задвижки позволяют легко регулировать поток воды в водяных завесах, а также производить штатным насосом быстрый слив воды из камеры при ее плановом обслуживании.

4. Насос из нержавеющей стали, прокачивающий сгустки шламов ЛКМ диаметром до 35 мм, а также встроенной системой защиты от перегрева.

5. Система циркуляционных водоводов, включающая в себя задвижку циркуляции воды, задвижку автоматического слива воды, все необходимые шланги, узлы прохода, фланцы, хомуты и другие монтажные материалы
6. Монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры
7. Упаковка для перевозки автотранспортом
8. Паспорт и инструкция по эксплуатации
9. Компакт-диск со схемой и фотоиллюстрациями сборки

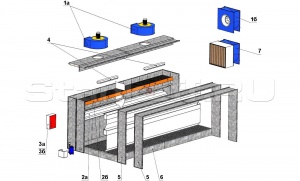

1. Вентилятор вытяжной взрывозащищенный.

   Исполнение взрывозащищенное, с взрывозащищенным двигателем (опционально – с общепромышленным двигателем или не взрывозащищенный).

   1а - Вентилятор с несущим корпусом бесфланцевого исполнения. Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируется вибрация, образующаяся в результате засорения лопаток вентилятора при интенсивной работе окрасочной камеры.

   Двигатель вентилятора вместе с крыльчаткой полностью извлекается из корпуса. Для этого не нужно расчеканивать воздуховоды, отсоединять электродвигатель от электрической сети и т.п. Такая конструкция вентилятора минимизирует время обслуживания.

   1б - Вентилятор с несущей рамой. Вентилятор может быть установлен в любом удобном месте, в т.ч. на улице, и соединяется с камерой воздуховодом (воздуховод исключен из поставки).

   Конструкция предусматривает возможность извлекать двигатель вместе с крыльчаткой из корпуса вентилятора без расчеканивания воздуховодов. Это обеспечивает удобство обслуживания и минимизирует технологические простои малярной камеры.

2. Дополнительные устройства для фильтрации воздуха

   Совместное использование устройств позволяют достичь степени очистки от твердых частиц вплоть до 99%.

   2а - Лабиринт из преградительных панелей, многократно меняющих направление потока воздуха. Одновременно являются дополнительными диагональными ребрами жесткости. Рекомендуются к установке при размещении вентилятора на крыше камеры.

   2б - Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром.

3. Электрический щит управления

   3а - Щит в пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны

   3б - Щит в металлическом корпусе с кнопками включения/выключения/аварийного выключения – для размещения вне взрывоопасной зоны.

4. Светильник взрывозащищенный люминесцентный двухламповый, 2х36Вт. В комплект поставки светильника включены 2 лампы.

5. Увеличение глубины рабочей зоны на 500 мм

   Комплект из двух боковых панелей и панели крыши.

6. Водяной пол

   Ванная водяного пола является единым целым с отстаивающей ванной покрасочной камеры и имеет высоту 300 мм от уровня пола цеха. Таким образом, не требуется установка каких-либо сходен, что облегчает перемещение оператора. Большой объем воды, заполняющий ванну, позволяет увеличить интервал очистки от накопившихся шламов лакокрасочных материалов, снижая время технологических простоев. Оцинкованные решетки, накрывающие водяной пол, выдерживают нагрузку на след не менее 200 кг, и 450 кг/м2.

7. Приточный вентилятор и набор фильтров для «эконом-проекта» включают в себя:

   • Вентилятор приточный общепромышленного исполнения. Для создания в малярке избыточного давления, производительность приточного вентилятора подбирается на 10-20% больше вытяжного, с учетом того, что дополнительно должно быть преодолено сопротивление и карманного фильтра, и фильтра воздухораздаточного устройства.
   • Карманный фильтр в собственном корпусе, предназначенном для стыковки с приточным вентилятором. Исполнение фильтра – быстросъемное. Фильтр предназначен для многократного использования. Его регенерация осуществляется вручную, механической очисткой и продувкой.
   • Рулон фильтра тонкой очистки (20х2 метра) для самостоятельного пошива покупателем рукава воздухораздаточного.
