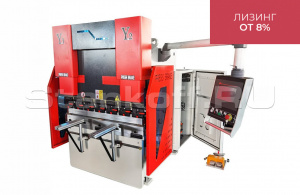

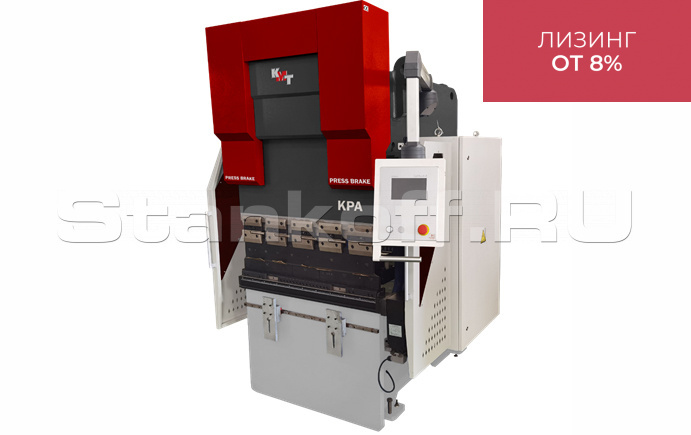

Листогибочный пресс KPА 100/3200 (Y1 Y2 X)
Детальное описание
Общее описание:
Пресс KPA 100/3200 – листогибочный пресс с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличается высокой скоростью работы и улучшенными характеристиками. Оснащен электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек. Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие. Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.
Отличительные особенности:
- Быстрые и точные перемещения
- Высокое качество исполнения
- Высокое качество комплектующих.
- Сервисная поддержка – выезд сервисного инженара в течение 24 часов
Расчет усилия
![](https://www.prostanki.com/img/upload/VrO2ew6RhSNASQ_7309631809.jpeg)
Примеры получаемых профилей:
![](https://www.prostanki.com/img/upload/jCbwTxZYMy1U4v_7791530131.jpeg)
Таблица определения усилий листогибочного пресса:
![](https://www.prostanki.com/img/upload/HZi4H0pCteLhuq_9413606102.jpeg)
Комплектация:
Управляемые ЧПУ оси: Y1, Y2 (перемещение траверсы) и X (задний упор).
Перемещение траверсы обеспечено по направляющим с антифрикционным покрытием рабочих поверхностей. Траверса и гидравлические цилиндры пресса изготовлены из нормализованной стали, а их рабочие поверхности подвергнуты высокоточной механической обработке.Жесткая, моноблочная, стальная, сварная конструкция станины обеспечивает минимальные значения деформаций даже при максимальных нагружениях
![Системы ЧПУ ESA S630 (Италия)](https://www.prostanki.com/img/upload/BN4Jt73RpxzNTZ_441528642.jpeg)
Системы ЧПУ ESA S630 (Италия)
2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК![Программное обеспечение симуляции процесса гибки](https://www.prostanki.com/img/upload/LLuxU7MfzNa46L_5408136591.png)
![Программное обеспечение симуляции процесса гибки](https://www.prostanki.com/img/upload/pd45cePQWjcvbf_8984431886.png)
![Программное обеспечение симуляции процесса гибки](https://www.prostanki.com/img/upload/ILN102351bn4JJ_4966412936.png)
Программное обеспечение симуляции процесса гибки
![Электрогидравлическая синхронизация](https://www.prostanki.com/img/upload/TBK7x5X9Req4Vd_3830188521.jpeg)
Электрогидравлическая синхронизация
Электрогидравлическая синхронизация осей Y1 и Y2 с системой компенсации деформации силовой конструкции(корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.
![Электромеханический задний упор](https://www.prostanki.com/img/upload/CZBXHeTUy2a6Fh_2401692180.png)
Электромеханический задний упор
● Электромеханический задний упор с автоматическим перемещением по оси X имеет ход 500мм. Премещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.![Два подвижных передних суппорта регулируемых по ширине и высоте](https://www.prostanki.com/img/upload/toWSw1fk4ygpfS_7706152101.jpeg)
Два подвижных передних суппорта регулируемых по ширине и высоте
![Комплект секционных держателей для пуансонов с устройством быстрого крепления, тип Amada/Promecam](https://www.prostanki.com/img/upload/i3Jt6uUdKToDMR_2563159528.jpeg)
Комплект секционных держателей для пуансонов с устройством быстрого крепления, тип Amada/Promecam
![Стол сконструирован под крепление матриц европейского типа, шириной 60мм](https://www.prostanki.com/img/upload/xSlFkEeACYxrEW_1739470721.jpeg)
Стол сконструирован под крепление матриц европейского типа, шириной 60мм
Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58)
![Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование)](https://www.prostanki.com/img/upload/WsAdFzDmFsYgre_5955114069.png)
Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование)
![Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности снабженные концевыми выключателями](https://www.prostanki.com/img/upload/P0zvWfqSE2ezWt_5122574128.png)
Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности снабженные концевыми выключателями
![Главный двигатель SIEMENS (Германия)](https://www.prostanki.com/img/upload/7PXLVna7ccyfDU_9387285483.png)
Главный двигатель SIEMENS (Германия)
![Гидравлический насос SIEMENS (Германия)](https://www.prostanki.com/img/upload/hfrnBebCc3dYlD_572626895.png)
Гидравлический насос SIEMENS (Германия)
![Гидравлический распределитель и пропорциональная гидравлика от ведущего европейского производителя BOSCH-REXROTH (Германия)](https://www.prostanki.com/img/upload/eTCsuh3JEgB16l_2358628367.png)
Гидравлический распределитель и пропорциональная гидравлика от ведущего европейского производителя BOSCH-REXROTH (Германия)
![Электрическая компоненты и система безопасности марок SCHNIEDER (Франция)](https://www.prostanki.com/img/upload/9UwEriC2Ugt89q_1676979471.png)
Электрическая компоненты и система безопасности марок SCHNIEDER (Франция)
Автоматическая система защиты от перегрузок
Индикатор уровня и температуры масла
Инструкция по эксплуатации на русском языке
Дополнительные опции:
![Различные конфигурации задних упоров:](https://www.prostanki.com/img/upload/uqJ8WM26vSrcJC_4674744925.png)
Различные конфигурации задних упоров:
- 2 оси управляются ЧПУ (Х,R)- 4 оси управляются ЧПУ (Х,R,Z1,Z2)
- 5 осей управляются ЧПУ (Х,X1,R,Z1,Z2)
- 6 осей управляются ЧПУ (Х1,X2,R1,R2,Z1,Z2)
![Дополнительные пальцы заднего упора](https://www.prostanki.com/img/upload/QOmIMQO9ubOm39_9888823286.png)
Дополнительные пальцы заднего упора
Увеличение хода заднего упора
![Широкий стол для установки многоручьевых матриц](https://www.prostanki.com/img/upload/lmhrB6M73liK1A_934468077.jpeg)
Широкий стол для установки многоручьевых матриц
![ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)](https://www.prostanki.com/img/upload/6f2127eeGrrFa2_1136874782.jpeg)
ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)
![Программное обеспечение](https://www.prostanki.com/img/upload/UbTTImOHPCAfoK_5842767809.jpeg)
Программное обеспечение
- ПО «Delem Profile-on-windows» 2D- ПО «Delem Profile-on-windows» 3D
- ПО «V - Bend Offline Sofware» 3D
![Световая система защиты фронтальной зоны пресса](https://www.prostanki.com/img/upload/GtfPe3mYt2tesN_4060081163.jpeg)
Световая система защиты фронтальной зоны пресса
![Лазерная система защиты рук оператора](https://www.prostanki.com/img/upload/CATPKIzv3hyhcP_8869524816.jpeg)
Лазерная система защиты рук оператора
Увеличение хода траверсы
Увеличение глубины зева
Централизованная система смазки
Теплообменник для охлаждения масла
Номинальное усилие, тонн | 100 |
Рабочая длина, мм | 3200 |
Расстояние между стойками, мм | 2750 |
Ход траверсы, мм | 200 |
Раскрытие, мм | 490 |
Зев | 400 |
Ход заднего упора, мм | 500 |
Габариты | 3800x1800x2700 |
Скорость перемещения траверсы подвода, мм/c | 180 |
Скорость перемещения траверсы рабочей, мм/c | 12 |
Точность позиционирования заднего упора, мм | ±0,1 |
Скорость перемещения траверсы возврата, мм/c | 140 |
Объем масла, л | 300 |
Мощность двигателя, кВт | 7,5 |
Вес, кг | 7400 |
