Детальное описание

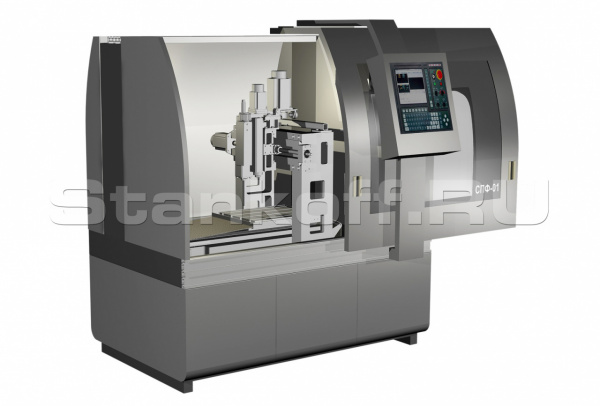

Станок предназначен для профессионального обучения операторов работе на фрезерных станках с ЧПУ. Станок выполняет 3-х координатную обработку металлов и сплавов. Применяемая система ЧПУ поддерживает одновременную интерполяцию по 3 осям. Станок предназначен для обучения таким операциям как фрезерование, растачивание, сверление, нарезание резьбы и др.

Комплектуется системой ЧПУ KT GSK980MDa. Оснащается высокоскоростным шпиндель-мотором с воздушным охлаждением, мощностью 4,5кВт. Перемещение по осям осуществляется при помощи шариковых винтовых пар. Смена инструмента осуществляется в ручную. Станцией СОЖ не оснащается.

Дополнительная оснастка:

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Стойка с ЧПУ	КТ GSK980MDa
Конус шпинделя	ER20
Расстояние от шпинделя до поверхности стола, мм	240
Частота вращения шпинделя, об/мин	3000~18000
Размер Т-образных пазов, мм	12
Размер рабочего стола, мм	400х500
Перемещение по оси X, мм	510
Перемещение по оси Y, мм	410
Перемещение по оси Z, мм	160
Точность позиционирования не более, мм	0.1
Повторяемость, мм	0.1
Рабочая скорость по осям X/Y, мм/мин	5000
Рабочая скорость по оси Z, мм/мин	3000
Габариты станка, мм	1800х1430х2075
Масса станка, кг	820
