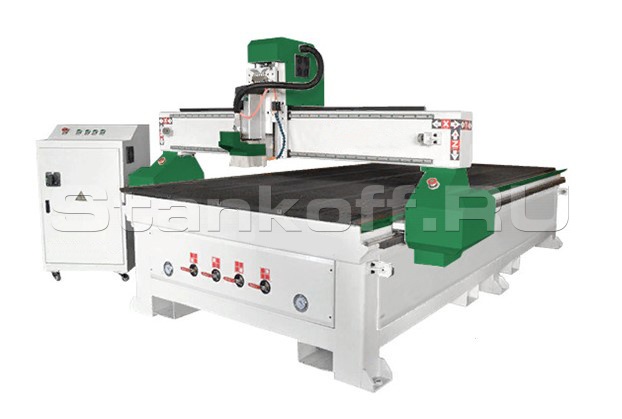

Фрезерный станок с ЧПУ LS-1325 STANDARD
+7 (995) 888-07-02
Детальное описание
Высококачественный вакуумный стол из ПВХ обеспечивает долгий срок службы, в сочетании с вакуумным насосом, позволяющим быстро фиксировать деталь, сокращает время, затрачиваемое на установку и смену деталей. Массивная станина из закрытого квадратного профиля. Линейные направляющие HIWIN. Массивный портал, косозубая шестерня/рейка по осям XY. Шпиндель HQD 5,5 кВт с увеличенной частотой вращения до 18 000 об/мин. Инвертор 5,5кВт с запасом мощности по отношению к шпинделю. Защитные экраны линейных направляющих. Аспирационная установка 3 кВт.
Особенности
Усиленная станина
Фрезерные станки с ЧПУ WOODMAC, имеют усиленное исполнение станины, с многочисленными ребрами жесткости, а также с несколькими дополнительными точками опоры в центральной части. Все это обеспечивает надежность конструкции, и отсутствие прогибов стола.
Высокопрочный портал
Стальное исполнение портала, обеспечивает стабильную и надежную работу основного агрегата «Шпинделя». Толстый квадратный профиль, не способен выдерживать максимальные нагрузки при обработке, а также при высоких скоростях перемещения по осям.
Система перемещения по осям «X-Y
Перемещение по осям XY обеспечивает косозубая система «шестерня-рейка». Зубья в косозубых нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
Система перемещения по оси «Z»
За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения производства гарантирует сохранение точности при выполнении обработки сложных изделий.
Линейные подшипники по всем осям
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Линейные направляющие и подшипники производства HIWIN.
Шпиндель
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Параметры шпинделя (5,5кВт/18000об) дают возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.
Инвертор
Для защиты шпинделя, а также предотвращения выхода из строя инвертора в результате предельных нагрузок, компания WOODMAC (по сравнению с другими производителями) устанавливает частотные преобразователи с запасом по мощности. Это позволяет избежать зачастую неприятных моментов с выходом из строя инверторов.
Система ЧПУ DSP A11-3 оси
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
Серво гибриды
Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,05мм) в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности.
Вакуумный стол
Все станки с вакуумным столом, имеют «Т»-пазы в столе, для возможности механического крепления деталей при помощи струбцин.
Роторно-пластинчатый вакуумный насос
Станки оснащены роторно-пластинчатыми насосами 5,5кВт. Роторно-пластинчатые вакуумные насосы имеют сниженный уровень шума.
Датчик измерения длины инструмента
Датчик позволяет производить калибровку, исключая ошибки, связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме.| Эффективная рабочая зона XY, мм | 1300 x 2500 |
| Высота по оси Z, мм | 300 |
| Тип портала | Стальной |
| Тип стола | Матричный с вакуумной и механической фиксацией |
| Вакуумный насос, кВт | 5,5 |
| Количество вакуумных зон | 4 |
| Линейные направляющие | HIWIN (Тайвань) |
| Система перемещения по осям XYZ | XY: Шестерня/рейка; Z: ШВП |
| Шестерня рейка XY | Косозубая шестерня рейка |
| Тип привода | Гибридные сервоприводы |
| Шпиндель | HQD |
| Мощность шпинделя, кВт | 5,5 |
| Скорость вращения шпинделя, об/мин | 0 - 18000 |
| Максимальная скорость холостого перемещения, мм/мин | 20000 |
| Тип смены инструмента | Ручной |
| Держатель инструмента | Цанга ER32 |
| Инвертор, кВт | 5,5 |
| Система управления | DSP A11 |
| Командные коды | G-код |
| Вольтаж | 380В, 50/60Гц, 3 фазы |
| Датчик калибровки инструмента | Ручной |
